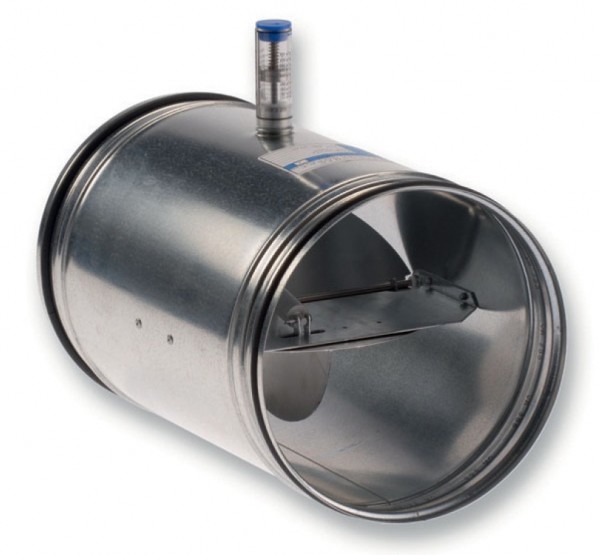

Regulator CAV-R

Regulator CAV-R

Zastosowanie
Regulator stałego objętościowego strumienia przepływu powietrza CAV-E dedykowany jest  do nisko- średnio oraz wysokociśnieniowych instalacji wentylacyjnych, Element stosować można zarówno na części nawiewnej jak i wywiewnej instalacji wentylacji. Regulator pracuje  niezawodnie od minimalnej różnicy ciśnień, która zależy od prędkości powietrza (co określa wykres),  do maksymalnej różnicy ciśnień równej 1000 [Pa]
Konstrukacja
Korpus zbudowany jest ze stali ocynkowanej spawanej laserowo o średnicach
standardowych okrągłych przewodów wentylacyjnych. Szczelność montażu zapewniają
uszczelki gumowe umiejscowione na krańcach elementu. Przegroda regulacyjna wykonana
jest z aluminium, osadzona na łożyskach z PTFE. Regulator wyposażony jest w sprężynę
regulującą wykonaną ze stali nierdzewnej, oraz tłok zapobiegający oscylacjom.

Zastosowanie:

Regulator stałego objętościowego strumienia przepływu powietrza CAV-R dedykowany jest  do nisko- średnio- oraz wysokociśnieniowych instalacji wentylacyjnych. Element stosować można zarówno na części nawiewnej jak i wywiewnej instalacji wentylacji. Regulator pracuje  przy różnicy ciśnień w zakresie 20-1000 [Pa].



Strumień natężenia przepływu ustawia zamawiający za pomocą mechanizmu regulacyjnego umieszczonego na korpusie regulatora. Dzięki temu można  dokonać ustawienia każdej wielkości mieszczącej się w jego zakresie roboczym.



Konstrukcja:

Korpus zbudowany jest ze stali ocynkowanej spawanej laserowo o średnicach standardowych okrągłych przewodów wentylacyjnych. Szczelność montażu zapewniają uszczelki gumowe umiejscowione na krańcach elementu. Przegroda regulacyjna wykonana jest z aluminium, osadzona na łożyskach z PTFE. Regulator wyposażony jest w sprężynę regulującą wykonaną ze stali nierdzewnej, oraz tłok zapobiegający oscylacjom.



Wyposażenie opcjonalne:

Regulator opcjonalnie może być wyposażony w izolację obudowy oraz tłumik akustyczny.

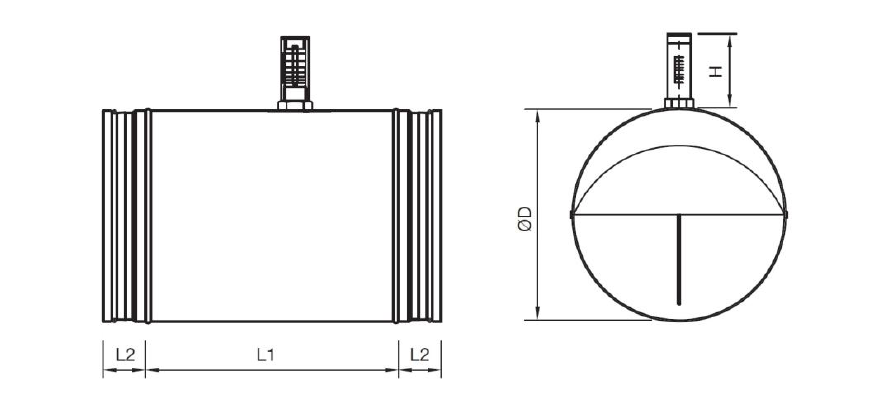

Schemat wymiarowy

Dn

D

L1

L2

H

80

79

120

40

70

100

98

170

40

70

125

124

170

40

70

150

149

240

40

70

160

159

240

40

70

200

199

240

40

70

250

249

240

40

70

315

314

220

60

110

355

354

295

60

110

400

398

295

60

110

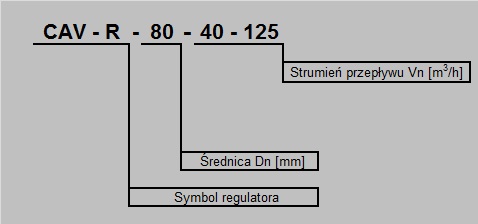

Dostępne zakresy nastaw przepływu powietrza oraz średnic
  •  CAV- R   80 – od 40 do 125 m3/h
  •  CAV- R 100 – od 70 do 220 m3/h
  •  CAV- R 125 – od 100 do 280 m3/h
  •  CAV- R 150 – od 170 do 450 m3/h
  •  CAV- R 160 – od 180 do 500 m3/h
  •  CAV- R 200 – od 250 do 900 m3/h
  •  CAV- R 250 – od 500 do 1500 m3/h
  •  CAV- R 315 – od 800 do 3000 m3/h
  •  CAV- R 355 – od 900 do 3200 m3/h
  •  CAV- R 400 – od 1000 do 4500 m3/h
