Compact



Dane techniczne	Rysunek techniczny	Charakterystyki	Automatyka	Do pobrania

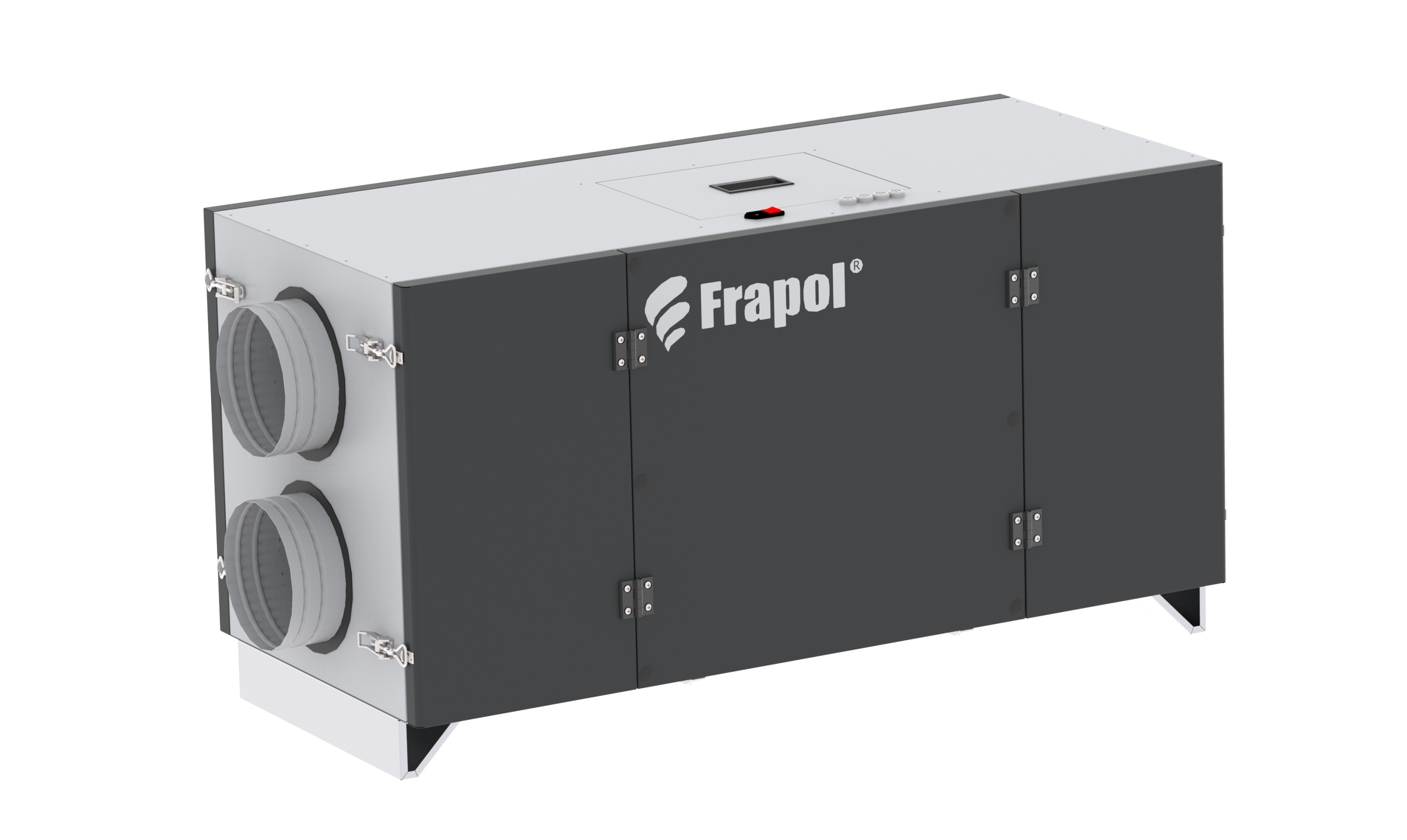

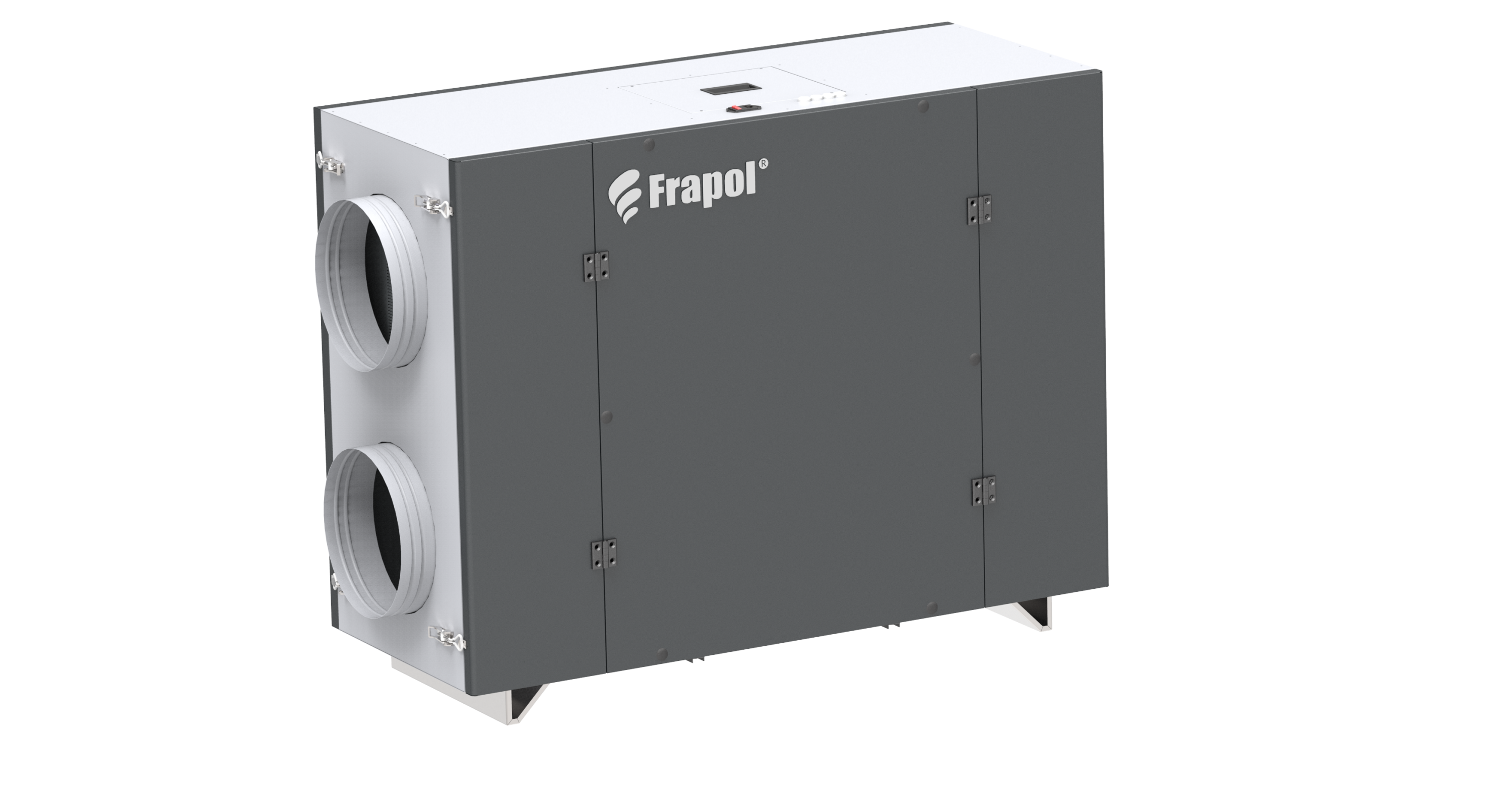

                                                           Seria OnyX. Compact

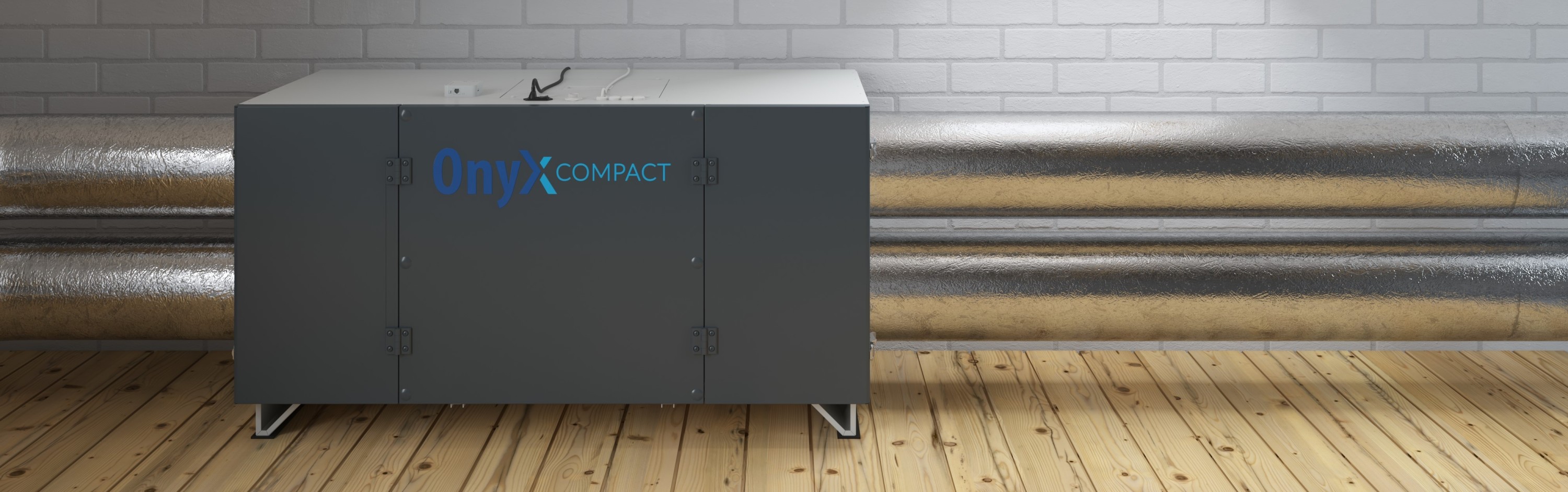

Urządzenia OnyX Compact to centrale stojące przeznaczone do wentylacji domów jednorodzinnych. Konstrukcja umożliwia montaż zarówno na izolowanym poddaszu jak również w pomieszczeniach gospodarczych w dolnych kondygnacjach budynku.

Rekuperatory OnyX Compact są urządzeniami stanowiącymi główny element systemu wentylacji nawiewno-wywiewnej
z wysokosprawnym odzyskiem ciepła. Zapewniają ciągły dopływ świeżego powietrza i usuwanie powietrza zużytego, jednocześnie redukując przy tym poziom dwutlenku węgla oraz wilgoci. Poprzez ciągłą filtrację redukują ponadto stężenie szkodliwych pyłów
w wentylowanych pomieszczeniach.







Inteligentne sterowanie

Układ sterujący pracą central wentylacyjnych OnyX umożliwia m.in. konfigurację kilku trybów użytkownika, harmonogramu czasowego, regulację przepustnicy GWC, kontrolę bypassu (freecooling), co pozwala na możliwie energooszczędną pracę systemu wentylacji mechanicznej. Urządzenia są standardowo wyposażone
w zadajnik ścienny Basic (opcjonalnie kolorowy wyświetlacz 5” Advanced), oraz intuicyjne, przyjazne dla użytkownika oprogramowanie. Jednostki mogą być opcjonalnie doposażone o moduł internetowy FraNET pozwalający na sterowanie parametrami pracy za pośrednictwem aplikacji w smartfonie. Dodatkowo ciągła rejestracja danych z urządzenia umożliwia zdalne wykrywanie problemów serwisowych. Kolejnym elementem opcjonalnym może być moduł utrzymania stałej wydajności (Constant Flow), który utrzymuje zadany strumień powietrza nawiewanego i wywiewanego niezależnie od stopnia zużycia filtrów powietrza i zmiennych warunków atmosferycznych.





Rozwiązania zapewniające najwyższą efektywność

Dzięki zastosowaniu wymiennika nowej generacji o zmniejszonych oporach przepływu, centrale OnyX Compact cechują się niższym poborem energii elektrycznej oraz korzystniejszą charakterystyką akustyczną w porównaniu do rozwiązań konwencjonalnych. Urządzenia są wyposażone w 100% automatyczny by-pass.

Odzysk wilgoci dla lepszej jakości powietrza

Jednostki OnyX Compact mogą być opcjonalnie wyposażone w entalpijny wymiennik ciepła, odzyskujący wilgoć zawartą
w strumieniu powietrza wywiewanego. Dzięki temu, urządzenie nie tylko odzyskuje ciepło, ale również wilgoć, co znacząco poprawia jego efektywność energetyczną.

Entalpijny wymiennik ciepła różni się od standardowych tym, że oprócz odzyskiwania ciepła jawnego, odzyskuje również ciepło utajone. Jest zbudowany podobnie do wymiennika przeciwprądowego, jednak przegrody wewnątrz są wykonane ze specjalnych membran polimerowych. Przepuszczają one wilgoć, jednocześnie redukując zanieczyszczenia powietrza, takie jak wirusy, bakterie i zarodniki pleśni. Gdy ciepłe powietrze jest usuwane z budynku, wilgoć z niego osadza się na membranach w postaci pary wodnej. Następnie para wodna jest przenoszona na stronę świeżego powietrza, które pochłania ją i wprowadza
z powrotem do budynku.

Rozwiązanie to skutecznie poprawia jakość powietrza w budynku, przy okazji znacznie ograniczając ilość zużywanej energii pierwotnej przeznaczonej na układ antyzamrożeniowy wymiennika odzysku ciepła.

Efektywność energetyczna i zgodność z normami

Urządzenia OnyX Compact posiadają dostęp serwisowy z dwóch stron, a króćce są ustawione w osi poziomej. Centrale spełniają wymagania WFOŚiGW dotyczące programu Czyste Powietrze.

^ do góry ^



Dane techniczne





		OnyX Compact 500	OnyX Compact 750	OnyX Compact 1000
Klasa energetyczna urządzenia	-	A
Maksymalny strumień powietrza (100 Pa)	m3/h	501	877	999
Maksymalny pobór mocy wentylatorów	W	241	338	424
Typ nagrzewnicy wstępnej	-	Zabudowana w urządzeniu
Moc nagrzewnicy wstępnej	W	600	1800
Znamionowe napięcie zasilania	-	230V AC / 50Hz
Typ bezpiecznika	-	nadprądowy, wył. instalacyjny C6	nadprądowy, wył. instalacyjny C10	nadprądowy, wył. instalacyjny C16
Wymiary zewnętrzne (szer. x wys. x dł.)	mm	565 x 663 x 1397	565x1063x1477
Wymiary przyłączy wentylacyjnych (średnica)	mm	Ø200	Ø315
Waga	kg	86,5	128
Klasa zastosowanych filtrów	-	ISO Coarse 60% (G4)	ISO Coarse 60% (G4)
Wymiary filtra (szer. x wys.)	mm	400 x 180 x 25	2x 400 x 180 x 25
Stopień ochrony	-	IP 40
Klasa izolacji urządzenia	-	I
Warunki środowiskowe w pomieszczeniu technicznym
Zakres temperatur pracy	°C	5-45
Dopuszczalna wilgotność	%	60% lub maksymalnie 16g / kg p.s.
By-pass	-	100%, Standard
Automatyka	-	Sterownik Frapol SMART



Rysunek techniczny

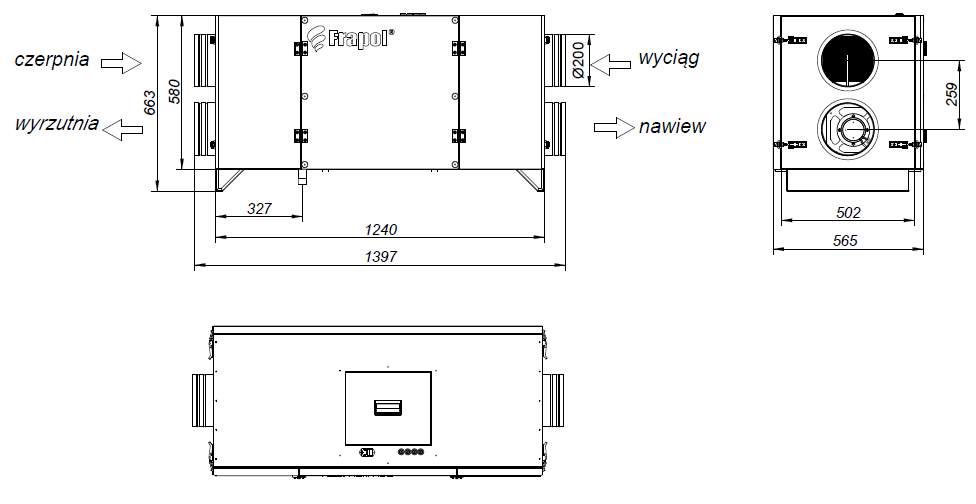

Compact 500

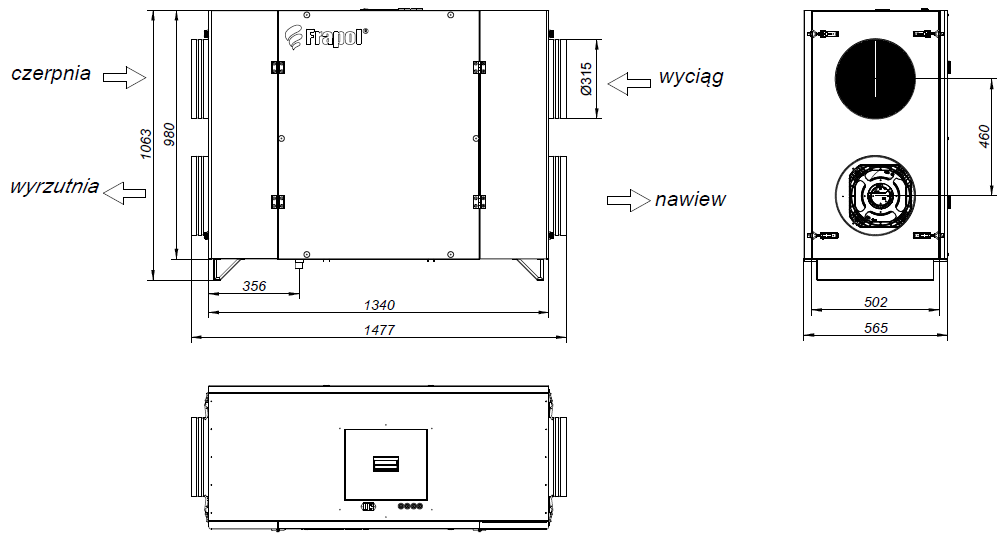

Compact 750

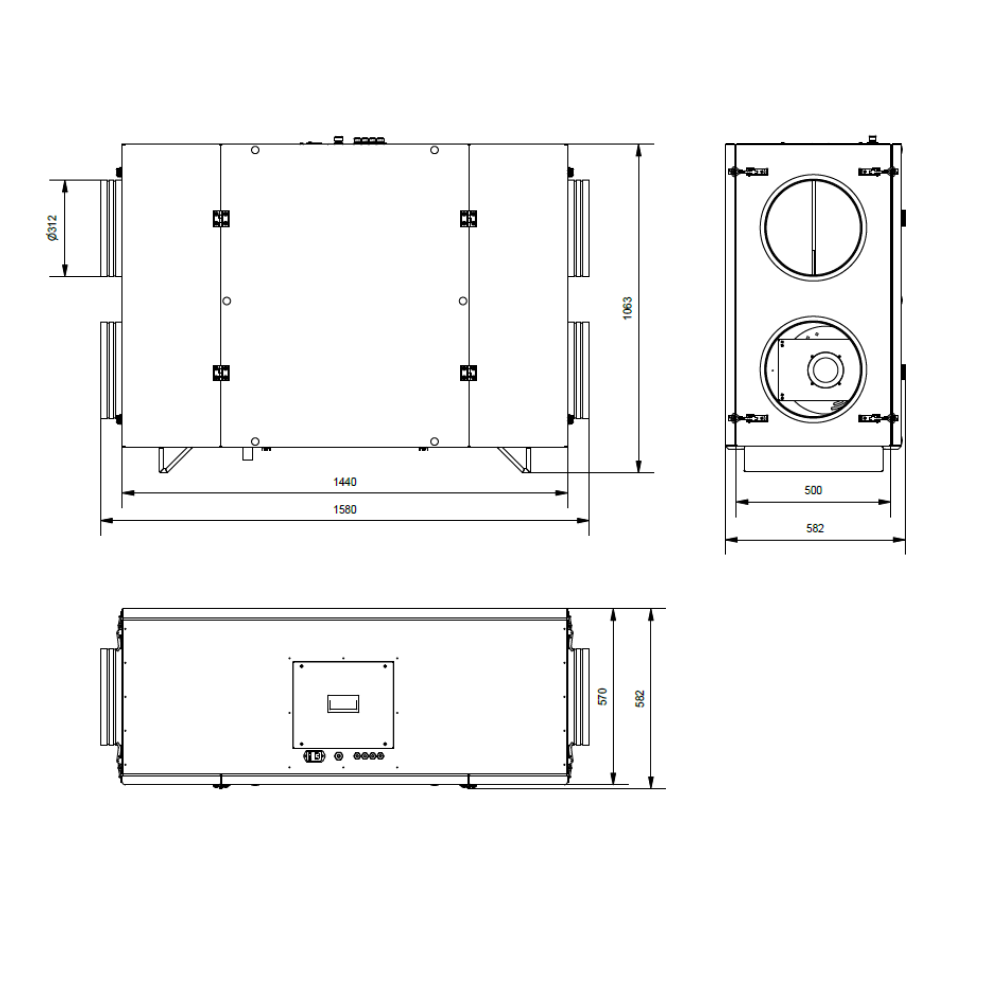

Compact 1000







^ do góry ^

Charakterystyki



Compact 500

Compact 750

Compact 1000





^ do góry ^



Automatyka

Sprawdzony i funkcjonalny sterownik, usprawniający korzystanie
z systemu wentylacji w budynku. Interfejs sterowania opcjonalnie zapewniony przez aplikację mobilną, przeglądarkę internetową (Moduł sterowania zdalnego FraNET)
i jeden z dwóch paneli operatorskich do wyboru. Frapol Smart rozszerza możliwości integracji rekuperatora z instalacjami obiektowymi, tworząc łatwy w obsłudze system zarządzania budynkiem.





Podstawowe cechy sterownika











Pozostałe funkcje

• Obsługa samoregulujących elementów grzejnych wbudowanych w rekuperator,
• Zoptymalizowana procedura odszraniania wymiennika ciepła,
• Funkcje cyklicznego czyszczenia wymiennika i definiowania sposobu jego pracy,
• Automatyczny free-cooling pomieszczeń,
• Współpraca z okapami kuchennymi, centralami alarmowymi, systemami przeciwpożarowymi i innymi instalacjami budynkowymi,
• Predefiniowane tryby pracy, m.in. tryb przewietrzania, otwartych okien, imprezy, czy różnicowania poziomu ciśnień
  w pomieszczeniach (regulacja wydajności wentylatora nawiewnego, wywiewnego względem siebie),
• Możliwość tworzenia własnych trybów pracy centrali,
• Programowanie tygodniowego harmonogramu pracy, z podziałem na kilka przedziałów pracy rekuperatora każdego dnia,
• Odczyt i archiwizacja zdarzeń alarmowych,
• Sterowanie temperaturą zadaną według definiowanego czujnika wiodącego regulacji,
• Automatyczne powiadomienia o zalecanych przeglądach technicznych,
• Obsługa dodatkowej komory mieszania,
• Przejrzysty interfejs sterowania i menu dostępne w kilku językach.

^ do góry ^

Zdalny dostęp z dowolnego miejsca na świecie - moduł FraNET





Przykładowe zapisy historii pracy urządzenia



Zobacz aplikację FraNET pod linkiem >>

^ do góry ^

Pobierz aplikację skanując kod QR





FraNET (Android)	FraNET (iOS)







Do pobrania





Compact 500	Compact 750	Compact 1000
Dokumentacja techniczno - ruchowa	Dokumentacja techniczno - ruchowa	Dokumentacja techniczno - ruchowa
DWG – rysunek techniczny	DWG – rysunek techniczny	DWG – rysunek techniczny
Deklaracja zgodności CE	Deklaracja zgodności CE	Deklaracja zgodności CE
Atest higieniczny	Atest higieniczny	Atest higieniczny
Karta katalogowa	Karta katalogowa	Karta katalogowa
Etykieta energetyczna	Etykieta energetyczna	Etykieta energetyczna
Deklaracja „Czyste Powietrze”	Deklaracja „Czyste Powietrze”	Deklaracja „Czyste Powietrze”

^ do góry ^

Opcjonalne akcesoria

Rekomendujemy zapoznanie się z ofertą osprzętu OnyX oraz opcjonalnymi akcesoriami dostosowanymi do naszych central wentylacyjnych.
