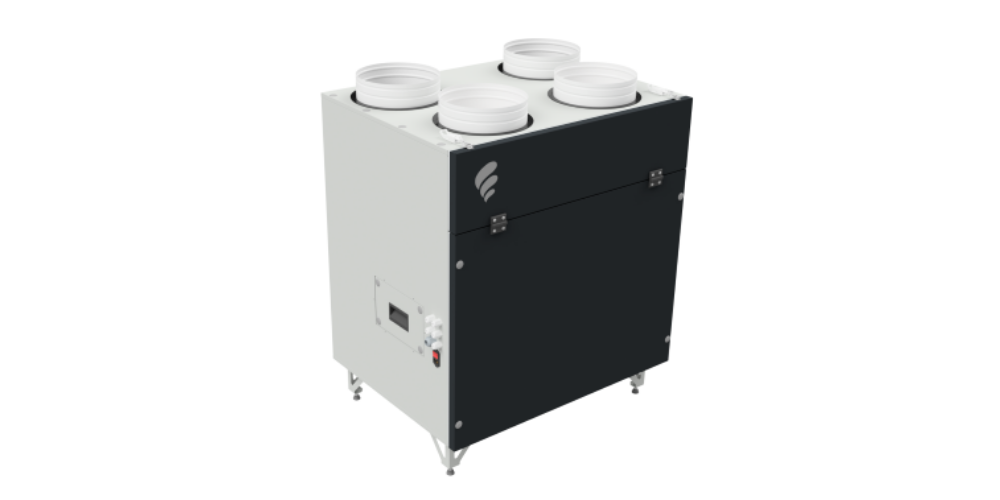

 Seria OnyX Pride

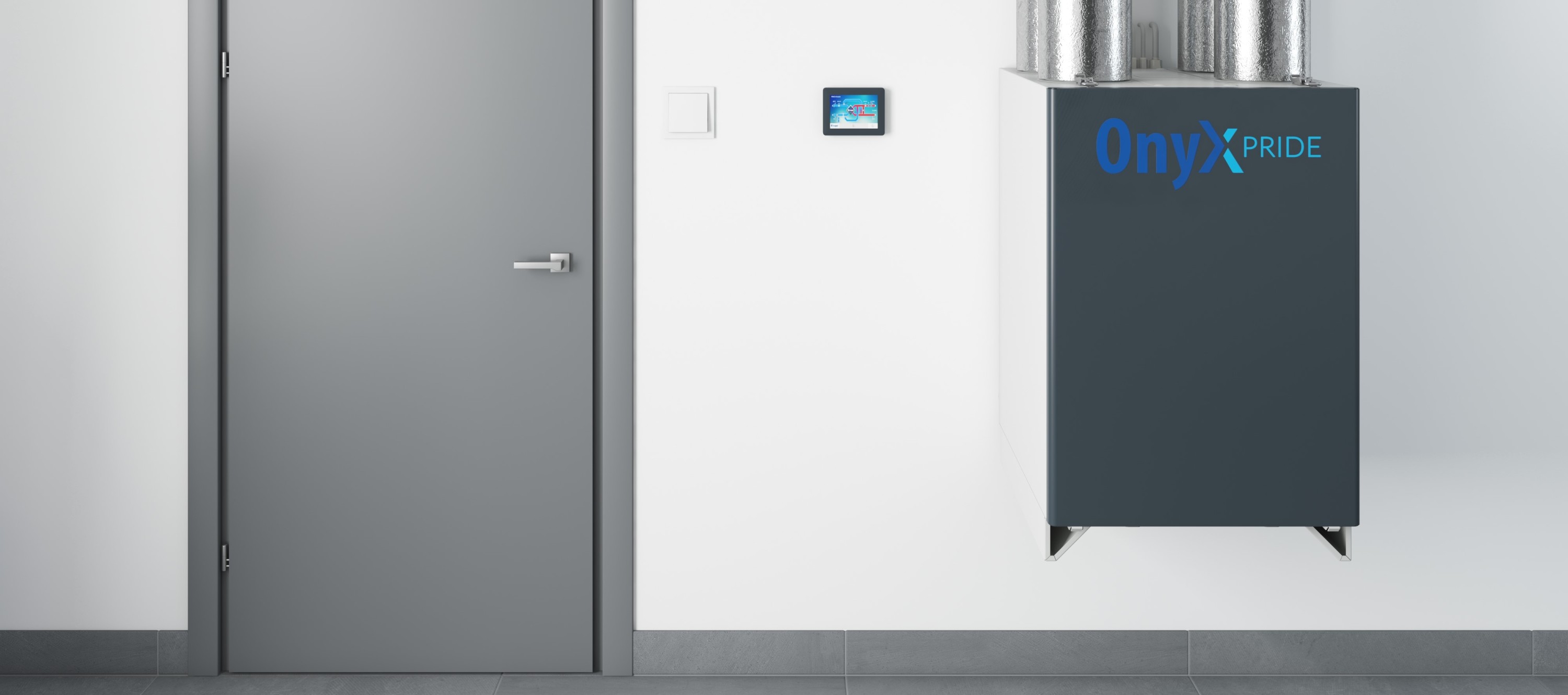

Urządzenia OnyX Pride to centrale przeznaczone do wentylacji domów jednorodzinnych. Konstrukcja jest dostosowana do montażu w dolnych kondygnacjach budynku przez zawieszenie na ścianie, lub jako urządzenie stojące.

Rekuperatory OnyX Pride są urządzeniami stanowiącymi główny element systemu wentylacji nawiewno-wywiewnej
z wysokosprawnym odzyskiem ciepła. Zapewniają ciągły dopływ świeżego powietrza i usuwanie powietrza zużytego, jednocześnie redukując przy tym poziom dwutlenku węgla oraz wilgoci. Poprzez ciągłą filtrację redukują ponadto stężenie szkodliwych pyłów
w wentylowanych pomieszczeniach.

Inteligentne sterowanie

Układ sterujący pracą central wentylacyjnych OnyX umożliwia m.in. konfigurację kilku trybów użytkownika, harmonogramu czasowego, regulację przepustnicy GWC, kontrolę bypassu (freecooling), co pozwala na możliwie energooszczędną pracę systemu wentylacji mechanicznej. Urządzenia są standardowo wyposażone
w zadajnik ścienny Basic (opcjonalnie kolorowy wyświetlacz 5”
Advanced), oraz intuicyjne, przyjazne dla użytkownika oprogramowanie. Jednostki mogą być opcjonalnie doposażone o moduł internetowy FraNET pozwalający na sterowanie parametrami pracy za pośrednictwem aplikacji w smartfonie. Dodatkowo ciągła rejestracja danych z urządzenia umożliwia zdalne wykrywanie problemów serwisowych. Kolejnym elementem opcjonalnym może być moduł utrzymania stałej wydajności (Constant Flow), który utrzymuje zadany strumień powietrza nawiewanego i wywiewanego niezależnie od stopnia zużycia filtrów powietrza i zmiennych warunków atmosferycznych.

^ do góry ^

Rozwiązania zapewniające najwyższą efektywność

Jednostka OnyX Pride 400 może być opcjonalnie wyposażona w entalpijny wymiennik ciepła, odzyskujący wilgoć zawartą
w strumieniu powietrza wywiewanego.

Entalpiczna sprawność na najwyższym poziomie

Sprawność wymiennika, który dodatkowo odzyskuje wilgoć, określa się jako sprawność entalpiczna. Energia przekazana z wilgoci do powietrza nawiewanego w tym procesie to ciepło utajone. Standardowe wymienniki ciepła bez odzysku wilgoci potrafią odzyskać tylko ciepło jawne.

Zaawansowana technologia wymienników ciepła

Entalpijny wymiennik ciepła zbudowany jest podobnie do wymiennika przeciwprądowego, jednak różni się materiałem, z którego wykonane są przegrody wewnątrz wymiennika. W takich wymiennikach stosuje się specjalne membrany polimerowe, które są przepuszczalne dla wilgoci, ale nie dla zanieczyszczeń powietrza, takich jak wirusy, bakterie czy zarodniki pleśni.

Czyste powietrze, mniejsze zużycie energii

Kiedy ciepłe powietrze jest usuwane, jego wilgoć gromadzi się na membranach w postaci pary wodnej, która jest przenoszona na stronę świeżego powietrza. Tam para wodna jest ponownie pochłaniana przez strumień powietrza i zawracana do budynku. To rozwiązanie skutecznie poprawia jakość powietrza w budynku, przy okazji znacznie ograniczając ilość zużywanej energii pierwotnej przeznaczonej na układ antyzamrożeniowy wymiennika odzysku ciepła.

Centrale OnyX Pride spełniają wymagania WFOŚiGW dotyczące programu Czyste Powietrze.

^ do góry ^

Dane techniczne



OnyX Pride 200

OnyX Pride 400

Klasa energetyczna urządzenia

-

A

Maksymalny strumień powietrza (100 Pa)

m3/h

246

412

Maksymalny pobór mocy wentylatorów

W

130

193

Typ nagrzewnicy wstępnej

-

Zabudowana w urządzeniu

Moc nagrzewnicy wstępnej

W

600

Znamionowe napięcie zasilania

-

230V AC / 50Hz

Typ bezpiecznika

-

nadprądowy, wył. instalacyjny C6

Wymiary zewnętrzne (szer. x wys. x dł.)

mm

590 x 965 x 450

590 x 965 x 650

Wymiary przyłączy wentylacyjnych (średnica)

mm

Ø125

Ø160

Waga

kg

50

64

Klasa zastosowanych filtrów

-

ISO Coarse 60% (G4)

Wymiary filtra (szer. x wys.)

mm

200 x 180 x 25

400 x 180 x 25

Stopień ochrony

-

IP 40

Klasa izolacji urządzenia

-

I

Warunki środowiskowe w pomieszczeniu technicznym

Zakres temperatur pracy

°C

5-45

Dopuszczalna wilgotność

%

60% lub maksymalnie 16g / kg p.s.

By-pass

-

100%, Standard

Automatyka

-

Sterownik Frapol SMART



^ do góry ^

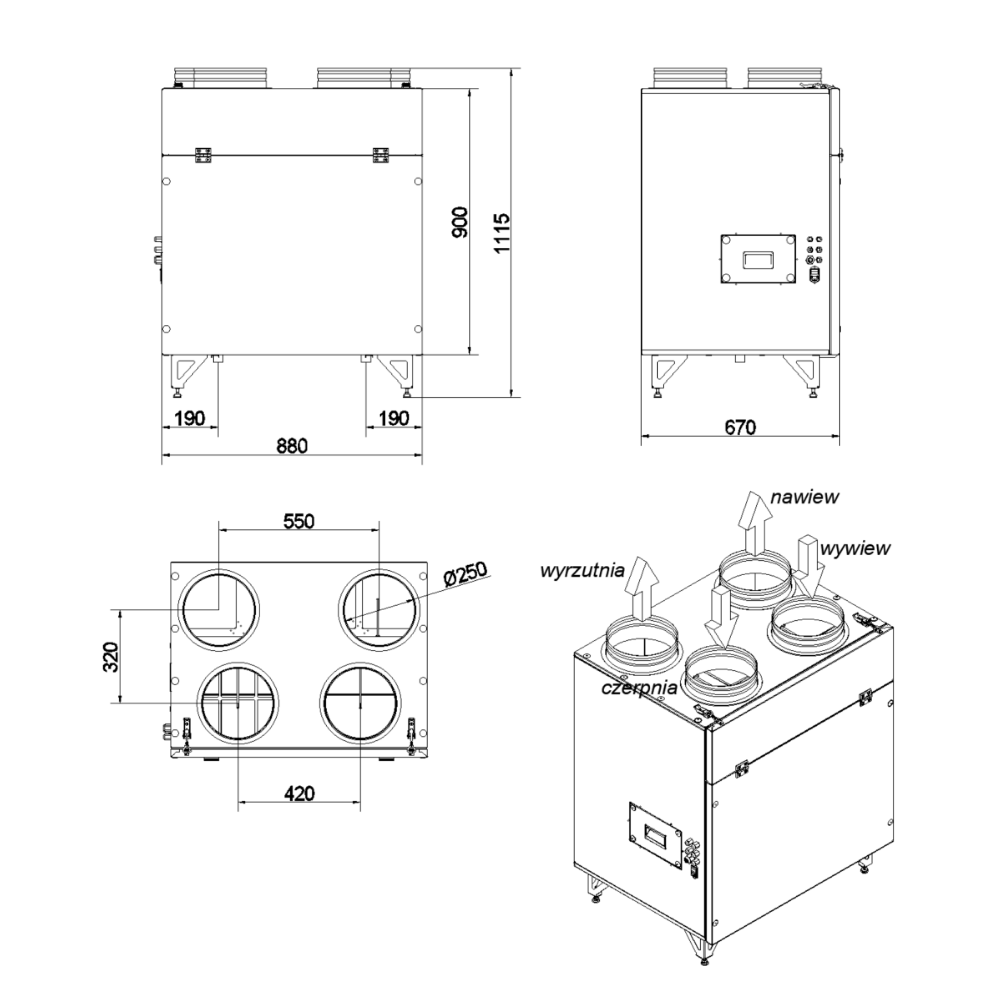

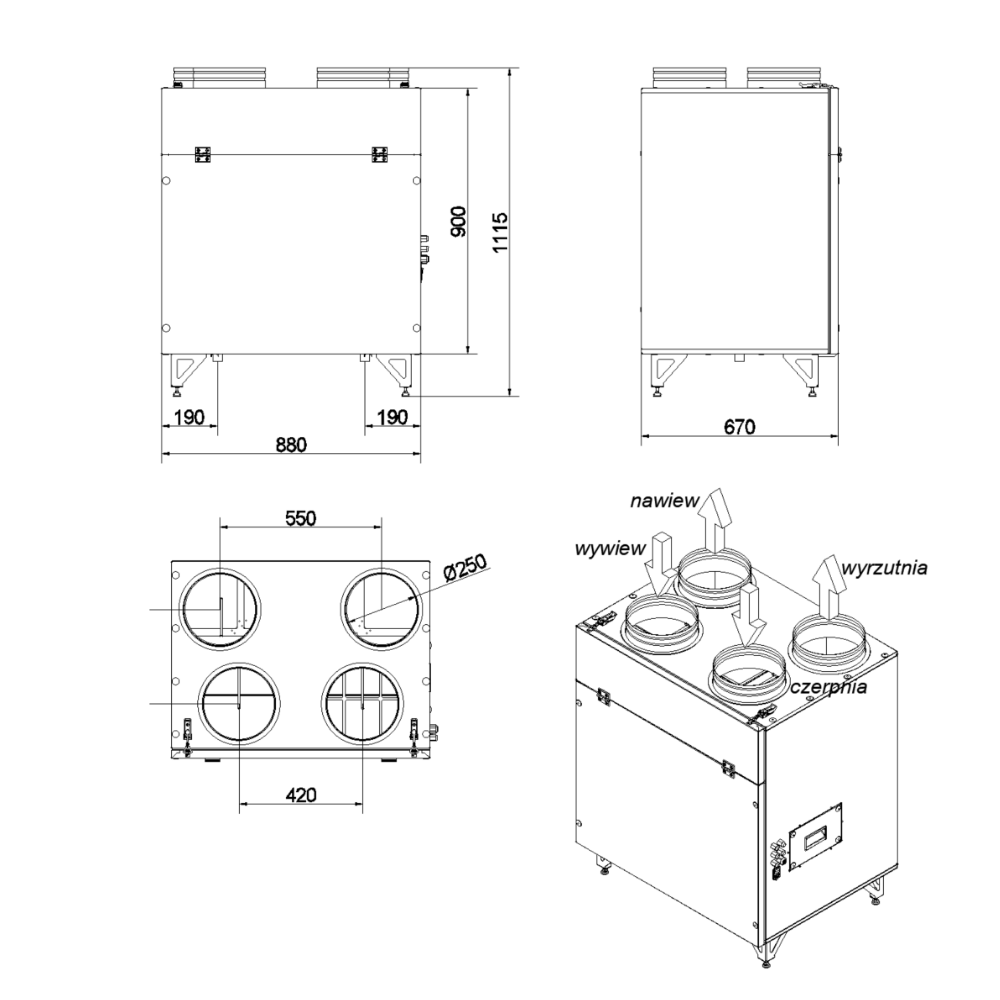

Rysunek techniczny



Pride 200

Pride 400

PRAWA STRONA WYKONANIA

PRAWA STRONA WYKONANIA

LEWA STRONA WYKONANIA

LEWA STRONA WYKONANIA



Charakterystyki



Pride 200

Pride 400



^ do góry ^

Automatyka

Sprawdzony i funkcjonalny sterownik, usprawniający korzystanie z systemu wentylacji w budynku.  Interfejs sterowania opcjonalnie zapewniony przez aplikację mobilną, przeglądarkę internetową (Moduł sterowania zdalnego FraNET) i jeden
z dwóch paneli operatorskich do wyboru. Frapol Smart rozszerza możliwości integracji rekuperatora z instalacjami obiektowymi, tworząc łatwy w obsłudze system zarządzania budynkiem.





Podstawowe cechy sterownika



Pełen podgląd parametrów pracy rekuperatora na kolorowym ekranie dotykowym, wizualizacja pracy całego systemu wentylacyjnego.(Opcjonalnie)

Zdalny dostępu z dowolnego miejsca na świecie za pomocą komputera, tabletu czy telefonu komórkowego, opcjonalny moduł sterowania zdalnego FraNET.

Aktualizacja
oprogramowania poprzez kartę SD.




Monitoring jakości powietrza, temperatury, wilgotności, stężenia gazów.

Współpraca
z gruntowym wymiennikiem ciepła (GWC).

Integracja z systemem BMS, dzięki protokołowi komunikacyjnemu Modbus RTU.



Współpraca
z kanałowymi nagrzewnicami i chłodnicami.



Kompleksowa regulacja stopnia wykorzystania odzysku ciepła.











Pozostałe funkcje

  • Obsługa samoregulujących elementów grzejnych wbudowanych w rekuperator,
  • Zoptymalizowana procedura odszraniania wymiennika ciepła,
  • Funkcje cyklicznego czyszczenia wymiennika i definiowania sposobu jego pracy,
  • Automatyczny free-cooling pomieszczeń,
  • Współpraca z okapami kuchennymi, centralami alarmowymi, systemami przeciwpożarowymi i innymi instalacjami budynkowymi,
  • Predefiniowane tryby pracy, m.in. tryb przewietrzania, otwartych okien, imprezy, czy różnicowania poziomu ciśnień
    w pomieszczeniach (regulacja wydajności wentylatora nawiewnego, wywiewnego względem siebie),
  • Możliwość tworzenia własnych trybów pracy centrali,
  • Programowanie tygodniowego harmonogramu pracy, z podziałem na kilka przedziałów pracy rekuperatora każdego dnia,
  • Odczyt i archiwizacja zdarzeń alarmowych,
  • Sterowanie temperaturą zadaną według definiowanego czujnika wiodącego regulacji,
  • Automatyczne powiadomienia o zalecanych przeglądach technicznych,
  • Obsługa dodatkowej komory mieszania,
  • Przejrzysty interfejs sterowania i menu dostępne w kilku językach.



^ do góry ^

Zdalny dostęp z dowolnego miejsca na świecie - moduł FraNET





Przykładowe zapisy historii pracy urządzenia



Zobacz aplikację FraNET pod linkiem >>





Pobierz aplikację skanując kod QR



^ do góry ^

FraNET (Android)

FraNET (iOS)



Do pobrania



Pride 200

Pride 400

Dokumentacja techniczno - ruchowa

Dokumentacja techniczno - ruchowa

DWG – rysunek techniczny - wersja prawa

DWG – rysunek techniczny - wersja prawa

DWG – rysunek techniczny - wersja lewa DWG – rysunek techniczny - wersja lewa

Deklaracja zgodności CE

Deklaracja zgodności CE

Atest higieniczny Atest higieniczny
Karta katalogowa

Karta katalogowa

Etykieta energetyczna Etykieta energetyczna
Deklaracja "Czyste powietrze" Deklaracja "Czyste powietrze"

^ do góry ^

Opcjonalne akcesoria

Rekomendujemy zapoznanie się z ofertą osprzętu OnyX oraz opcjonalnymi akcesoriami dostosowanymi do naszych central wentylacyjnych.
