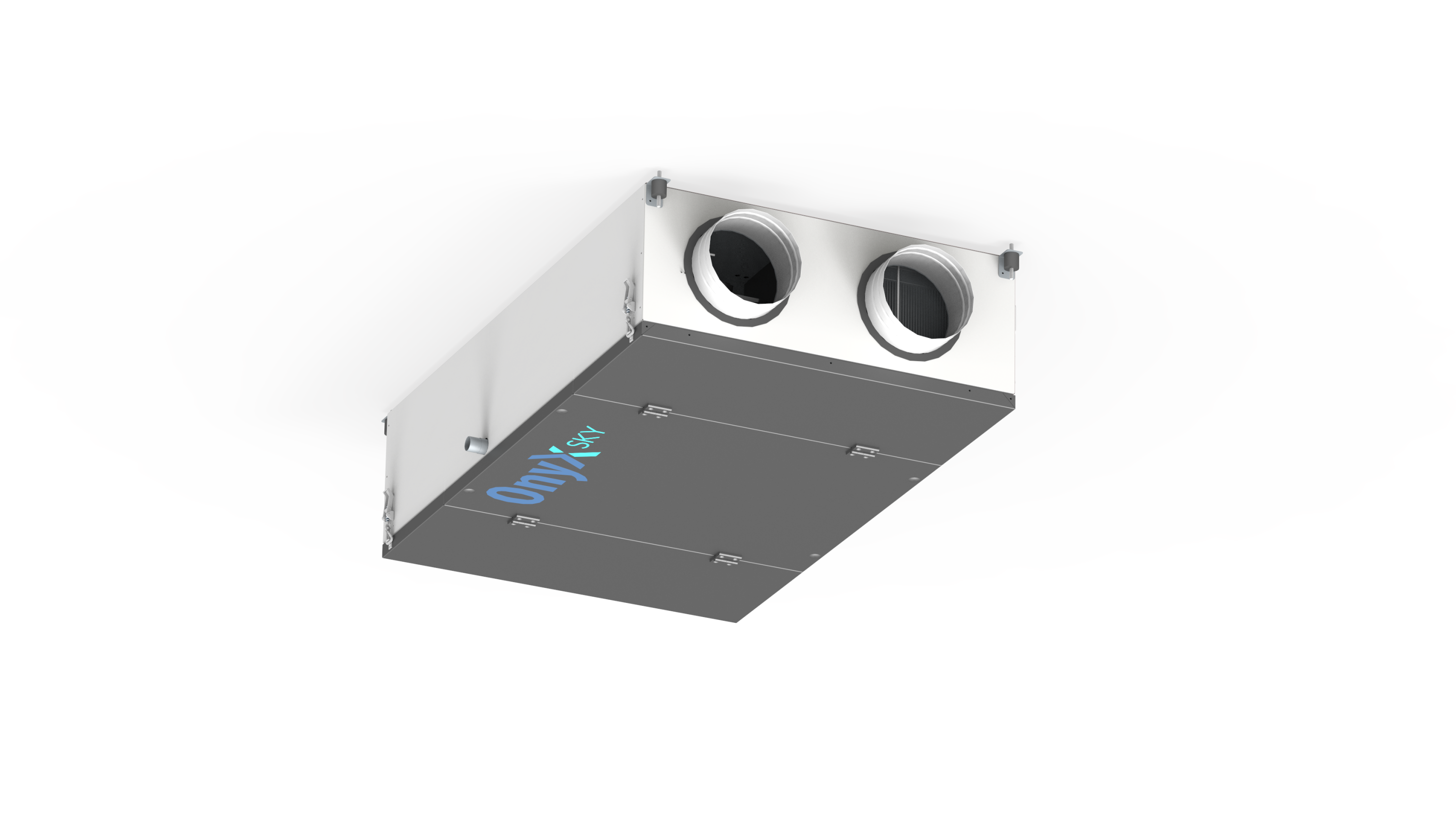

Seria OnyX Sky.Sky

Urządzenia OnyX Sky to zbiór central podwieszanych przeznaczonych do wentylacji różnorodnych powierzchni, od domów jednorodzinnych do obiektów usługowych, biurowych i przemysłowych.
Rekuperatory OnyX Sky są urządzeniami stanowiącymi główny element systemu wentylacji nawiewno-wywiewnej z wysokosprawnym odzyskiem ciepła. Zapewniają ciągły dopływ świeżego powietrza i usuwanie powietrza zużytego, jednocześnie redukując przy tym poziom dwutlenku węgla oraz wilgoci. Poprzez ciągłą filtrację redukują ponadto stężenie szkodliwych pyłów
w wentylowanych pomieszczeniach.





Inteligentne sterowanie

Układ sterujący pracą central wentylacyjnych OnyX umożliwia m.in. konfigurację kilku trybów użytkownika, harmonogramu czasowego, regulację przepustnicy GWC, kontrolę bypassu (freecooling), co pozwala na możliwie energooszczędną pracę systemu wentylacji mechanicznej. Urządzenia są standardowo wyposażone

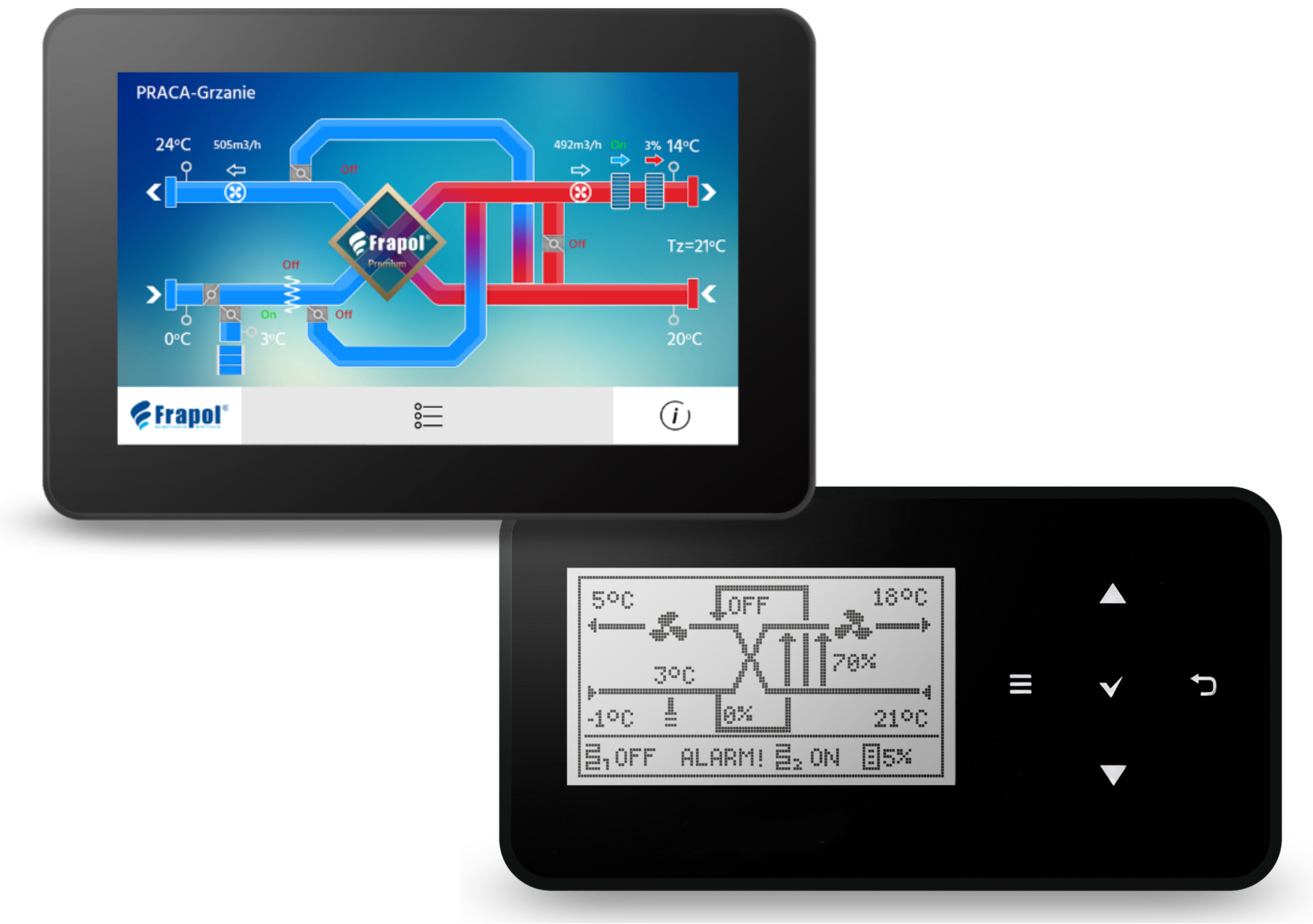

w zadajnik ścienny Basic (opcjonalnie kolorowy wyświetlacz 5”
Advanced), oraz intuicyjne, przyjazne dla użytkownika oprogramowanie. Jednostki mogą być opcjonalnie doposażone o moduł internetowy FraNET pozwalający na sterowanie parametrami pracy za pośrednictwem aplikacji w smartfonie. Dodatkowo ciągła rejestracja danych z urządzenia umożliwia zdalne wykrywanie problemów serwisowych. Kolejnym elementem opcjonalnym może być moduł utrzymania stałej wydajności (Constant Flow), który utrzymuje zadany strumień powietrza nawiewanego i wywiewanego niezależnie od stopnia zużycia filtrów powietrza i zmiennych warunków atmosferycznych.





Rozwiązania zapewniające najwyższą efektywność

Jednostki OnyX Sky 1000/1500/3000 mogą być opcjonalnie wyposażone w entalpijny wymiennik ciepła, odzyskujący wilgoć zawartą w strumieniu powietrza wywiewanego. Sprawność wymiennika, który dodatkowo odzyskuje wilgoć, określa się jako sprawność entalpiczna.

Energia przekazana z wilgoci do powietrza nawiewanego jest ciepłem utajonym. Standardowy wymiennik ciepła, bez odzysku wilgoci, odzyskuje tylko ciepło jawne. Entalpijny wymiennik ciepła zbudowany jest podobnie do wymiennika przeciwprądowego, jednak różni się materiałem, z którego wykonane są przegrody wewnątrz wymiennika.

Odzysk wilgoci na najwyższym poziomie

Dzięki specjalnym membranom polimerowym, wymienniki entalpiczne przepuszczają wilgoć, jednocześnie redukując  zanieczyszczenia powietrza, takie jak wirusy, bakterie, czy zarodniki pleśni.

Kiedy ciepłe powietrze jest usuwane, jego wilgoć gromadzi się na membranach w postaci pary wodnej, która jest przenoszona na stronę świeżego powietrza. Tam para wodna jest ponownie pochłaniana przez strumień powietrza i zawracana do budynku.

Skuteczny system antyzamrożeniowy

Rozwiązanie to skutecznie poprawia jakość powietrza w budynku, przy okazji znacznie ograniczając ilość zużywanej energii pierwotnej, przeznaczonej na układ antyzamrożeniowy wymiennika odzysku ciepła.

Elastyczne opcje montażu

Urządzenia OnyX Sky posiadają dostęp serwisowy od dołu urządzenia, a króćce są ustawione w osi poziomej. Co więcej, centrala OnyX Sky 300, posiada możliwość montażu podwieszanego lub ściennego (z dostępem od frontu urządzenia).

Certyfikat jakości i efektywności

Centrale OnyX Sky 250/300/500/750/1000 spełniają wymagania WFOŚiGW dotyczące programu Czyste Powietrze.

^ do góry ^



Nawiew świeżego przefiltrowanego powietrza

Odzysk energii cieplnej do 95%

Zbilansowane strumienie powietrza

Brak problemów
z wilgocią

Możliwość regulacji strumienia powietrza

Wydajność wentylacji niezależna od czynników atmosferycznych









Dane techniczne

    OnyX Sky 250 OnyX Sky 300 OnyX Sky 500
Klasa energetyczna urządzenia   A
Maksymalny strumień powietrza (100 Pa) m3/h 280 301 479
Maksymalny pobór mocy wentylatorów W 125 136 242
Typ nagrzewnicy wstępnej - Zabudowana w urządzeniu
Moc nagrzewnicy wstępnej W 600 W
Znamionowe napięcie zasilania - 230V AC / 50Hz
Typ bezpiecznika - nadprądowy, wył. instalacyjny C6
Wymiary zewnętrzne (szer. x wys. x dł.) mm 654 x 345 x 880 570 x 350 x 840 863 x 332 x 1450
Wymiary przyłączy wentylacyjnych (średnica) mm Ø160 Ø200
Waga kg 43 50 77
Klasa zastosowanych filtrów - ISO Coarse 65% (G4) M5 (ePM10 55%) ISO Coarse 60% (G4)
Wymiary filtra (szer. x wys.) mm 290 x 230 2x 200 x 180 400 x 180 x 25
Stopień ochrony - IP 40
Klasa izolacji urządzenia - I
Warunki środowiskowe w pomieszczeniu technicznym
Zakres temperatur pracy °C 5-45
Dopuszczalna wilgotność % 60% lub maksymalnie 16g / kg p.s.
By-pass - Standard 100%, Standard
Automatyka - Sterownik Frapol SMART





    OnyX Sky 750 OnyX Sky 1000 OnyX Sky 1500 OnyX Sky 3000
Klasa energetyczna urządzenia   A -
Maksymalny strumień powietrza (100 Pa) m3/h 750 999 1498 2692
Maksymalny pobór mocy wentylatorów W 337 438 1060 2100
Typ nagrzewnicy wstępnej - Zabudowana w urządzeniu Do zabudowania w przewodzie czerpnym, konieczność doprowadzenia zewnętrznego źródła zasilania
Moc nagrzewnicy wstępnej W 1200 W 1800 W maks. 4000 W / 230V AC / 50Hz maks. 6000 W / 3x400V AC / 50Hz
Znamionowe napięcie zasilania - 230V AC / 50Hz
Typ bezpiecznika - nadprądowy, wył. instalacyjny C10 nadprądowy, wył. instalacyjny C16 nadprądowy, wył. instalacyjny C6
Wymiary zewnętrzne (szer. x wys. x dł.) mm 1100 x 345 x 1520 1400 x 478 x 1445 1670 x 445 x1700 2046 x 486 x 1790
Wymiary przyłączy wentylacyjnych (średnica) mm Ø250 Ø315 760 x 360 (czerpnia, wyciąg)
940 x 360 (nawiew, wyrzut)
Waga kg 134 166 172 225
Klasa zastosowanych filtrów - ISO Coarse 60% (G4) ISO Coarse 65% (G4)
Wymiary filtra (szer. x wys.) mm 2x 400 x 180 x 25 592 x 287 x 200 ; 592 x 287 x 300 760 x 400 x 100
Stopień ochrony - IP 40
Klasa izolacji urządzenia - I
Warunki środowiskowe w pomieszczeniu technicznym
Zakres temperatur pracy °C 5-45
Dopuszczalna wilgotność % 60% lub maksymalnie 16g / kg p.s.
By-pass - 100%, Standard Standard
Automatyka - Sterownik Frapol SMART



^ do góry ^



Rysunek techniczny



Sky 250
PRAWA STRONA
OBSŁUGI

LEWA STRONA
OBSŁUGI

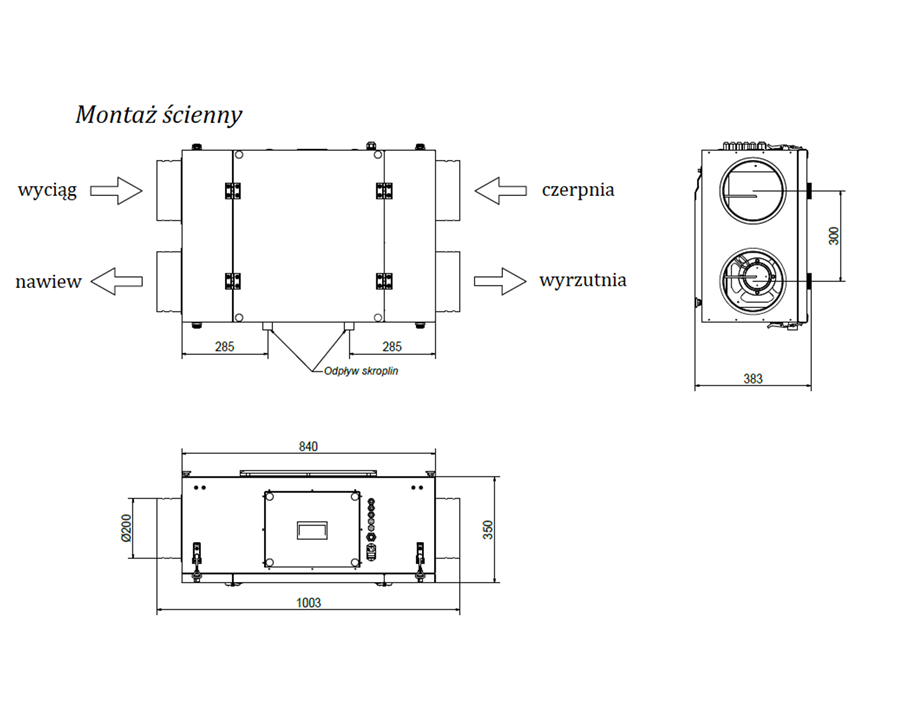

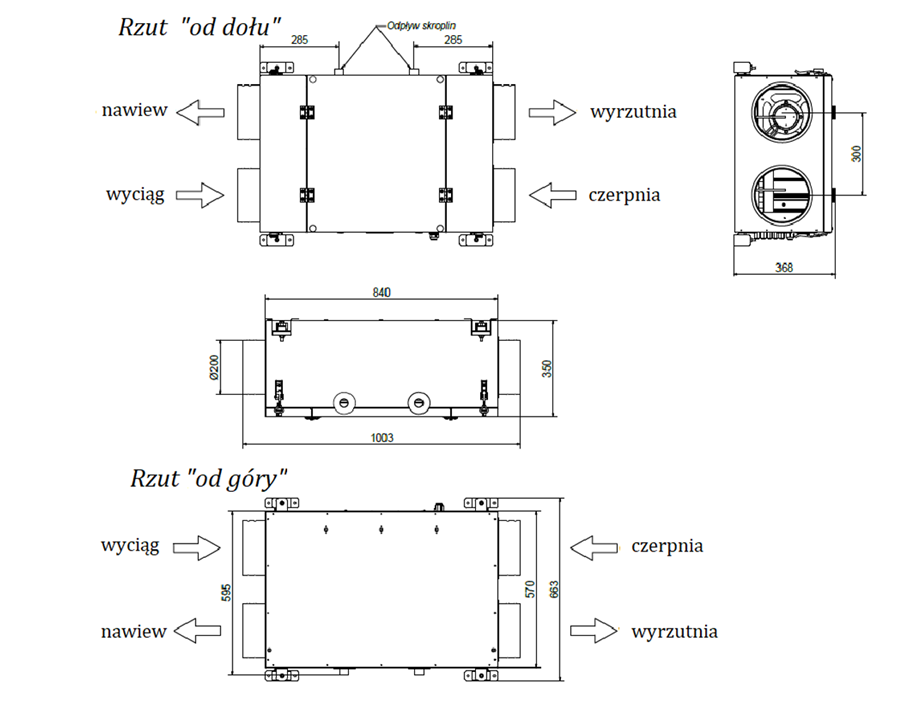

Sky 300
PRAWA STRONA
OBSŁUGI
Montaż podwiesz.
LEWA STRONA
OBSŁUGI
Montaż podwiesz.
PRAWA STRONA
OBSŁUGI
Montaż ścienny
LEWA STRONA
OBSŁUGI
Montaż ścienny



Sky 500

PRAWA STRONA
OBSŁUGI

LEWA STRONA
OBSŁUGI



Sky 750

PRAWA STRONA
OBSŁUGI

LEWA STRONA

OBSŁUGI



Sky 1000

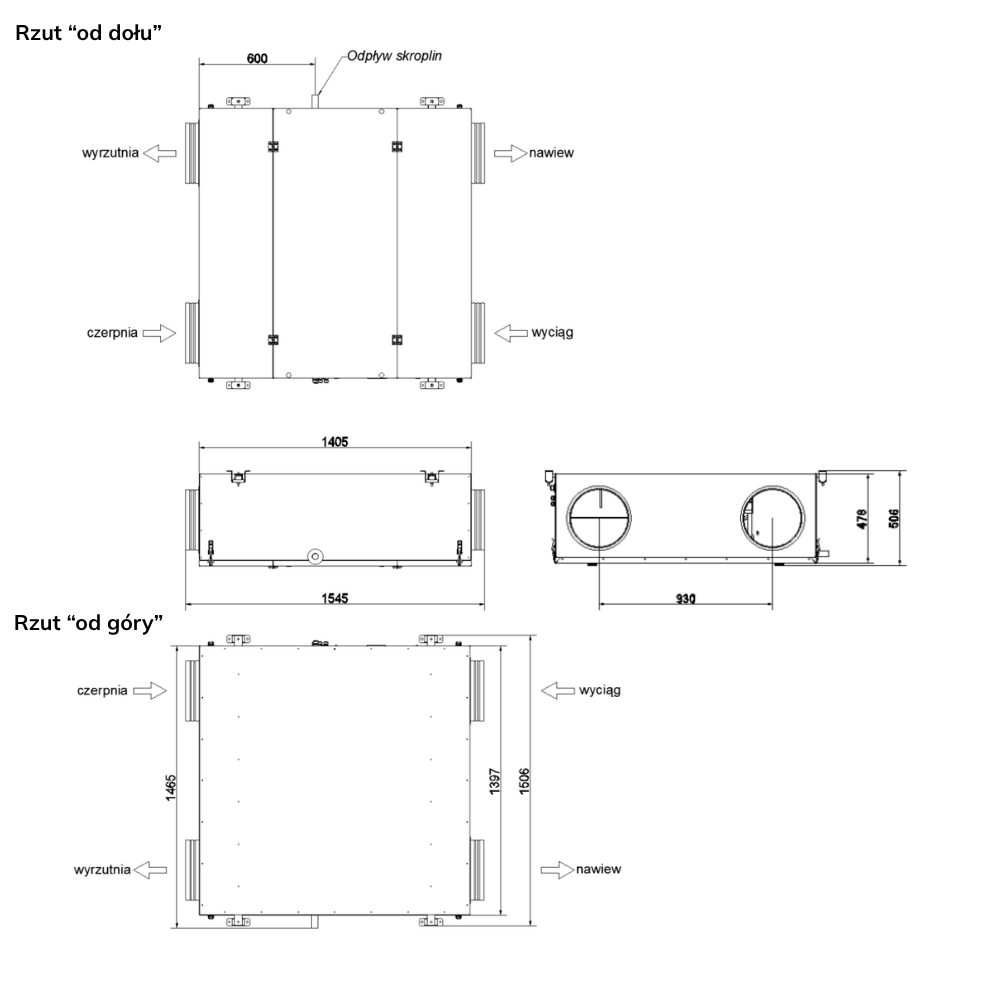

PRAWA  STRONA
OBSŁUGI

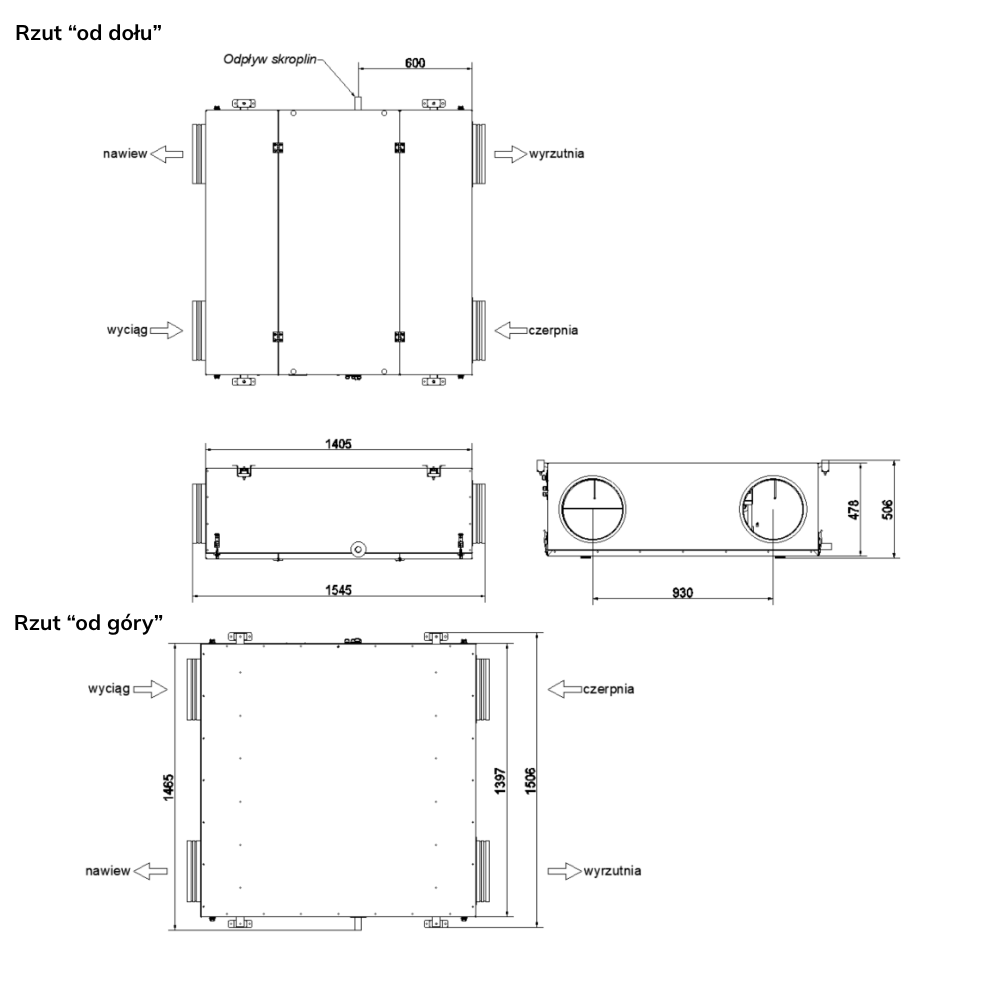

LEWA STRONA
OBSŁUGI



Sky 1500



PRAWA STRONA
OBSŁUGI



LEWA STRONA
OBSŁUGI



Sky 3000

PRAWA STRONA
OBSŁUGI



LEWA STRONA
OBSŁUGI



^ do góry ^

Charakterystyki

Sky 250



Sky 300

Sky 500

Sky 750





Sky 1000

Sky 1500

Sky 3000











^ do góry ^



Automatyka

Sprawdzony i funkcjonalny sterownik, usprawniający korzystanie z systemu wentylacji w budynku. Interfejs sterowania opcjonalnie zapewniony przez aplikację mobilną, przeglądarkę internetową (Moduł sterowania zdalnego FraNET) i jeden
z dwóch paneli operatorskich do wyboru. Frapol Smart rozszerza możliwości integracji rekuperatora z instalacjami obiektowymi, tworząc łatwy w obsłudze system zarządzania budynkiem.





Podstawowe cechy sterownika



Pełen podgląd parametrów pracy rekuperatora na kolorowym ekranie dotykowym, wizualizacja pracy całego systemu wentylacyjnego. (Opcjonalnie)



Zdalny dostępu z dowolnego miejsca na świecie za pomocą komputera, tabletu czy telefonu komórkowego, opcjonalny moduł sterowania zdalnego FraNET.

Aktualizacja
oprogramowania poprzez kartę SD.



Monitoring jakości powietrza, temperatury, wilgotności, stężenia gazów.

Współpraca z gruntowym wymiennikiem ciepła (GWC).

Integracja z systemem BMS, dzięki protokołowi komunikacyjnemu Modbus RTU.



Współpraca
z kanałowymi nagrzewnicami i chłodnicami.

Kompleksowa regulacja stopnia wykorzystania odzysku ciepła.










Pozostałe funkcje

  • Obsługa samoregulujących elementów grzejnych wbudowanych w rekuperator,
  • Zoptymalizowana procedura odszraniania wymiennika ciepła,
  • Funkcje cyklicznego czyszczenia wymiennika i definiowania sposobu jego pracy,
  • Automatyczny free-cooling pomieszczeń,
  • Współpraca z okapami kuchennymi, centralami alarmowymi, systemami przeciwpożarowymi i innymi instalacjami budynkowymi,
  • Predefiniowane tryby pracy, m.in. tryb przewietrzania, otwartych okien, imprezy, czy różnicowania poziomu ciśnień
    w pomieszczeniach (regulacja wydajności wentylatora nawiewnego, wywiewnego względem siebie),
  • Możliwość tworzenia własnych trybów pracy centrali,
  • Programowanie tygodniowego harmonogramu pracy, z podziałem na kilka przedziałów pracy rekuperatora każdego dnia,
  • Odczyt i archiwizacja zdarzeń alarmowych,
  • Sterowanie temperaturą zadaną według definiowanego czujnika wiodącego regulacji,
  • Automatyczne powiadomienia o zalecanych przeglądach technicznych,
  • Obsługa dodatkowej komory mieszania,
  • Przejrzysty interfejs sterowania i menu dostępne w kilku językach.

^ do góry ^

Zdalny dostęp z dowolnego miejsca na świecie - moduł FraNET





Przykładowe zapisy historii pracy urządzenia



Zobacz aplikację FraNET pod linkiem >>

^ do góry ^

Pobierz aplikację skanując kod QR





FraNET (Android)

FraNET (iOS)







Do pobrania

Sky 250

Sky 300

Sky 500

Sky 750

Dokumentacja techniczno - ruchowa

Dokumentacja techniczno - ruchowa

Dokumentacja techniczno - ruchowa

Dokumentacja techniczno - ruchowa

DWG – rysunek techniczny - wersja lewa

DWG - rysunek techniczny - wersja lewa

DWG – rysunek techniczny - wersja lewa

DWG – rysunek techniczny - wersja lewa

DWG – rysunek techniczny - wersja prawa

DWG - rysunek techniczny - wersja prawa

DWG – rysunek techniczny - wersja prawa

DWG – rysunek techniczny - wersja prawa

Deklaracja zgodności CE

Deklaracja zgodności CE

Deklaracja zgodności CE

Deklaracja zgodności CE

Atest higieniczny

Karta katalogowa

Atest higieniczny

Atest higieniczny

Karta katalogowa

Deklaracja „Czyste Powietrze”

Karta katalogowa

Karta katalogowa

Etykieta energetyczna

Etykieta energetyczna

Etykieta energetyczna

Etykieta energetyczna

Deklaracja „Czyste Powietrze”



Deklaracja „Czyste Powietrze”

Deklaracja „Czyste Powietrze”



Sky 1000

Sky 1500

Sky 3000

Dokumentacja techniczno - ruchowa

Dokumentacja techniczno - ruchowa

Dokumentacja techniczno - ruchowa

DWG – rysunek techniczny - wersja lewa

DWG – rysunek techniczny - wersja lewa

DWG – rysunek techniczny - wersja lewa

DWG – rysunek techniczny - wersja prawa DWG – rysunek techniczny - wersja prawa DWG – rysunek techniczny - wersja prawa

Deklaracja zgodności CE

Deklaracja zgodności CE

Deklaracja zgodności CE

Atest higieniczny

Atest higieniczny

Atest higieniczny

Karta katalogowa





Etykieta energetyczna





Deklaracja „Czyste Powietrze”






^ do góry ^

Opcjonalne akcesoria

Rekomendujemy zapoznanie się z ofertą osprzętu OnyX oraz opcjonalnymi akcesoriami dostosowanymi do naszych central wentylacyjnych.
