Regulator VSR-E

Regulator VSR-E

Zastosowanie:

Regulatory VAV (ang. Variable Air Volume)  stosowane są w instalacjach wentylacyjnych i klimatyzacyjnych do płynnej regulacji ilości powietrza  nawiewnego do pomieszczenia w zakresie pomiędzy ustawioną dolną i górną wartością, w zależności od chwilowego poziomu sygnału sterującego (regulacja ilościowa powietrza w pomieszczeniu). Ten z kolei może być zależny przykładowo od aktualnej temperatury w pomieszczeniu.



Regulując strumień powietrza stwarzamy indywidualny klimat w pomieszczeniu dając przy tym większą wygodę, lepsze warunki pracy i oszczędności w zakresie kosztów dzięki:



  • oszczędnemu i odpowiedniemu do potrzeb nawiewowi do indywidualnego pomieszczenia,
  • wykorzystaniu nierównoczesnego występowania strefowych obciążeń szczytowych,
  • optymalizacji energetycznej i użytkowej centrali wentylacyjnej,
  • niezawodnej kompensacji czynników zewnętrznych.

Regulatory VAV - sposób działania

Zasada działania produkowanych przez Frapol regulatorów przepływu opiera się na pomiarze prędkości powietrza. Pomiar ten dokonywany jest za  pomocą  listwy pomiarowej,  która   umożliwia  pomiar   ciśnienia  z  obu jej stron, co prowadzi   do bardzo dokładnego określenia różnicy ciśnień. Jest ona mierzona za pomocą  dynamicznego  czujnika  ciśnienia,   w   którym  wykorzystano  precyzyjną termo-anemometryczną zasadę pomiaru. Mierzone dzięki niej wartości zostają w elektronicznym regulatorze porównane z wartością zadaną. Jeżeli wartość mierzona jest inna niż zadana, siłownik przepustnicy regulacyjnej  ustawia ją w takie położenie, aby nie występowała różnica pomiędzy wartością mierzoną a zadaną.



Konstrukcja

Regulator o przekroju prostokątnym VSR-E składa się z dwóch części: korpusu pomiarowego wykonanego ze stali ocynkowanej oraz części regulacyjnej wykonanej ze stali ocynkowanej i  aluminium. Lamele regulacyjne doszczelnione są uszczelką gumową. Do pomiaru ciśnienia dynamicznego służą króćce umieszczone na stalowej listwie pomiarowej. Elementem sterującym jest siłownik Belimo w zależności od wariantu wykonania.



vav regulator









regulator vav







Zestaw VAV- Compact z siłownikiem  LMV-D3 -MP stosowany jest do niezależnej od ciśnienia regulacji aparatów VAV. Przy nastawie ciągłej, zestaw sterowany jest sygnałami z nastawnika położenia (pozycjonera), z regulatora wiodącego lub z systemu DDC. Poprzez prostą zmianę oprzewodowania dla sygnałów prądu zmiennego, możliwe są również różne rodzaje pracy w układzie sterowania wymuszonego.

Zestaw LMV-D3-MP posiada czujnik różnicowy ciśnienia dynamicznego oraz część pomiarowo-regulacyjną z mikroprocesorem.



Działanie i ustawienie



Poprzez wciśnięcie przycisku na obudowie przyrządu, możliwe jest wysprzęglenie przekładni i ręczne przestawienie przepustnicy.

Programowanie zakresu roboczego, jak również parametrów roboczych VMIN i VMAX realizowane jest jednym z przyrządów dodatkowych układu komunikacji PP:



- ZTH -VAV  (ZTH -GEN) (dla sprawdzania i ustawiania bezpośrednio na instalacji)
- ZIP-RS 232 (dla ustawienia przez OEM)





Dane techniczne LMV-D3-MP

Napięcie znamionowe

24V AC, 50/60 Hz                                                        24V DC

Zakres roboczy

19,2…28,8V AC                                                     21,6…28,8 V DC

Pobór mocy

2W

Moc znamionowa

5,5VA

Wielkość sygnału wiodącego

0…10V ( Prowadzenie w zakresie VMIN do VMAX)

Oporność wejściowa

min. 100kΩ

Rodzaje sterowania roboczego

sterowanie wymuszone , VMIN,Vzs,VMAX i selektywne oprzewodowanie od napięcia zasilającego

Wybieralny zakres roboczy ( ,,Mode'')

,,2…10 V''=2…10Vw przedzialeVMIN…VMAX         ,,0…10 V''=0…10V w przedziale VMIN…VMAX

Sygnał aktualnej wielkości strumienia przepływu U

DC 2…10 V@ 0,5 mA (Mode 2…10)                            DC 0…10 V@ 0,5 mA (Mode 0...10)                      Sygnały liniowe, odpowiednio 0…100% Vnom

Zakres pomiarowy czujnika

0...600Pa

Przyłącze

Kabel 4x0,75 mm2

Kierunek obrotu

wybieralny L/R ( ustala OEM)

Klasa ochronności

III ( napięcie bezpieczne -niskie)

Stopień ochrony

IP54

Kąt obrotu

max. 95°, ( przestawialne zderzaki mechaniczne)

Moment obrotowy

5Nm

Wskaźnik położenia

mechaniczny

Temperatura otoczenia

 0…+50°C

Temperatura składowania

 -20…+80°C

Sprawdzian wilgotności

wg: EN 60335-1

Emit. zakłóc. elektromagnetycznych

CE zgodnie z 89/336/\EEC

Poziom natężenia dźwięku

max. 35dB (A)

Obsługa

bezobsługowy

Masa

500g



Regulatory VSR-E dostępne są w dowolnej konfiguracji wymiarów:

H [mm] 100 - 600
B [mm] 200 - 1000



Zakres działania :

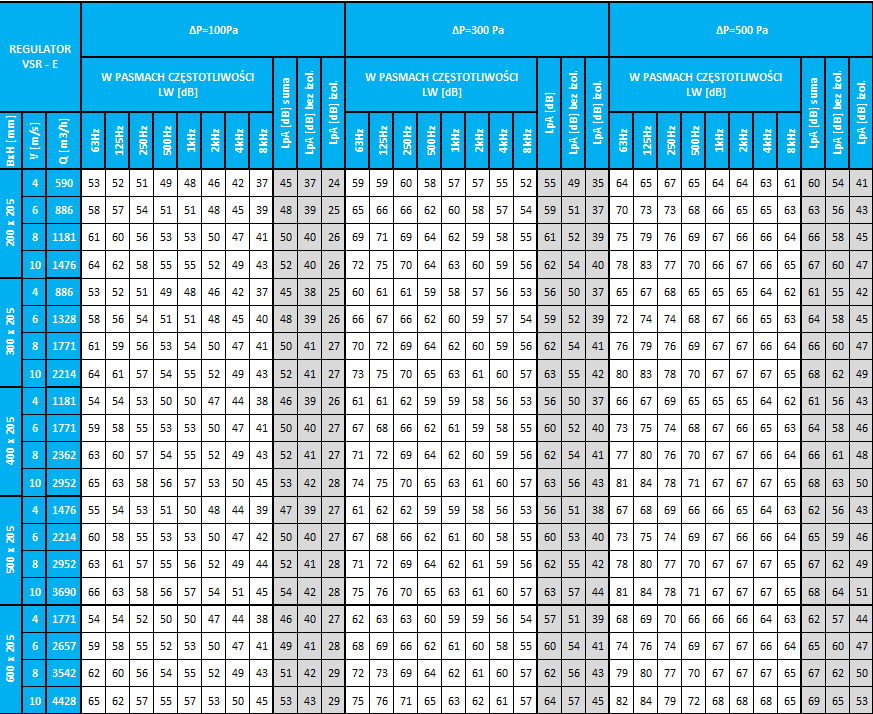

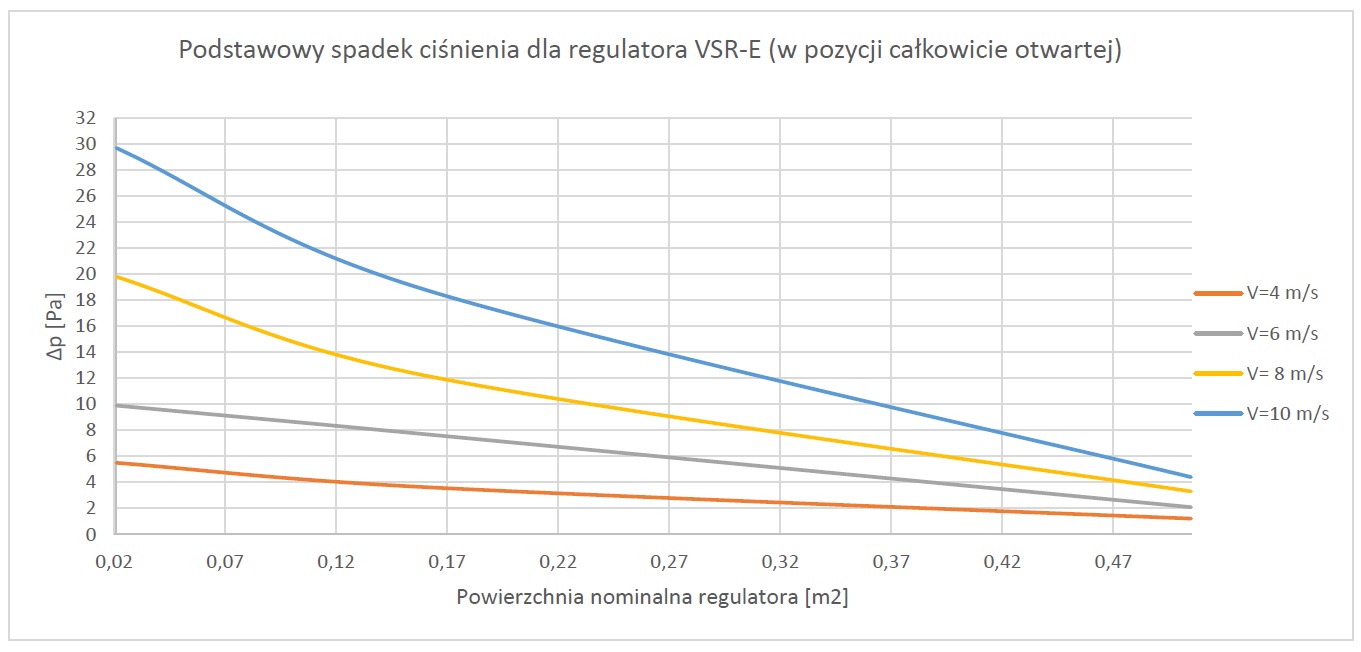

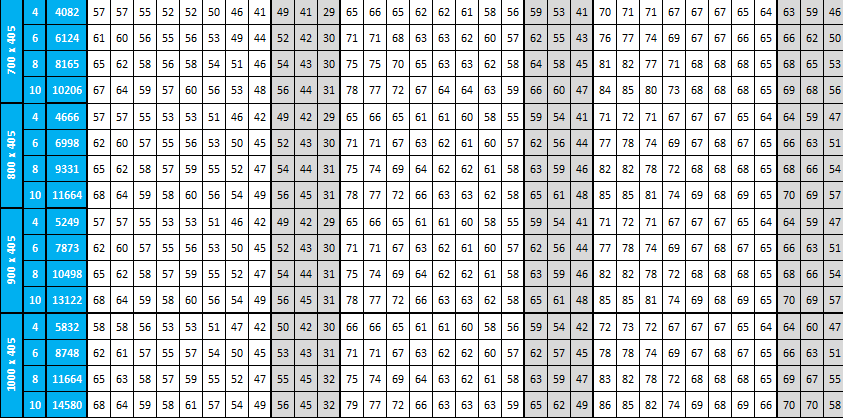

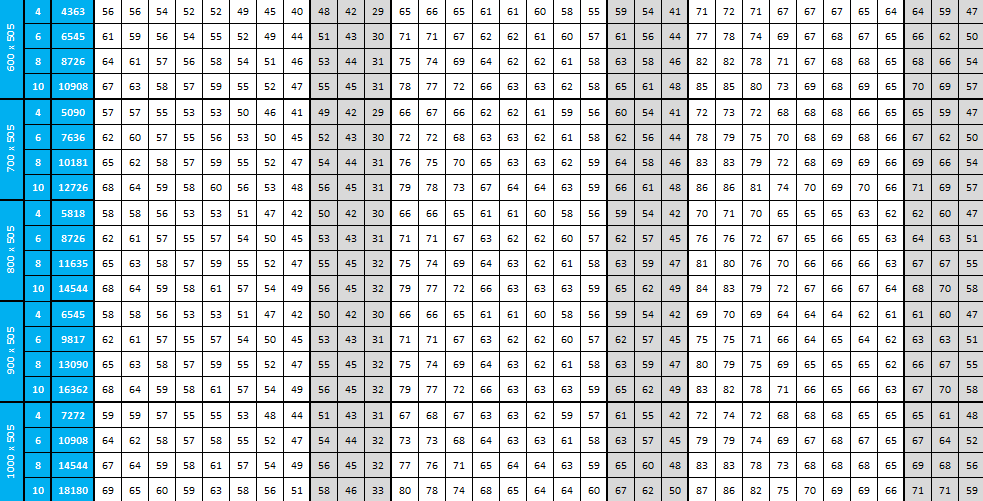

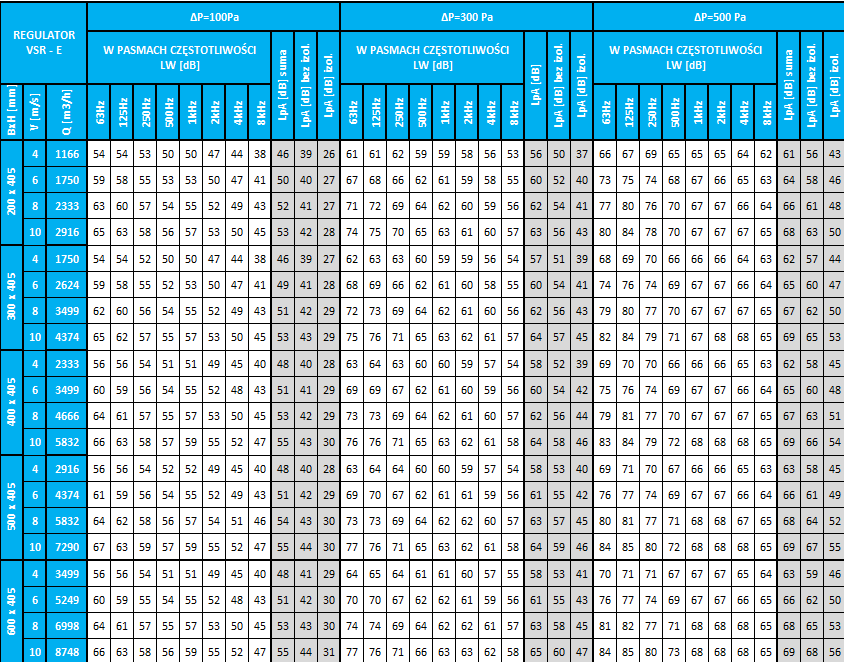

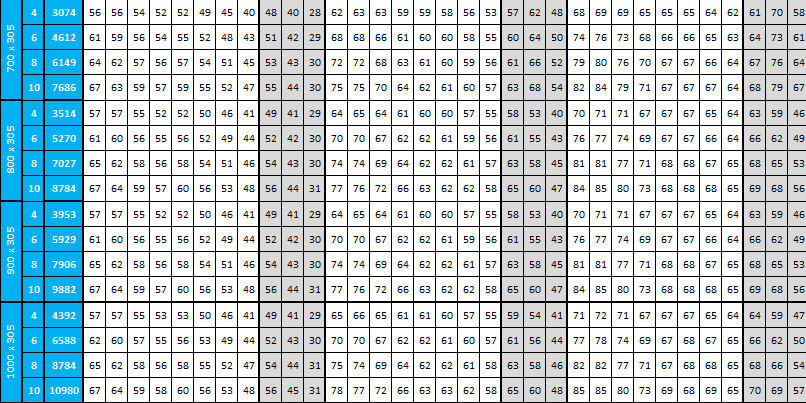

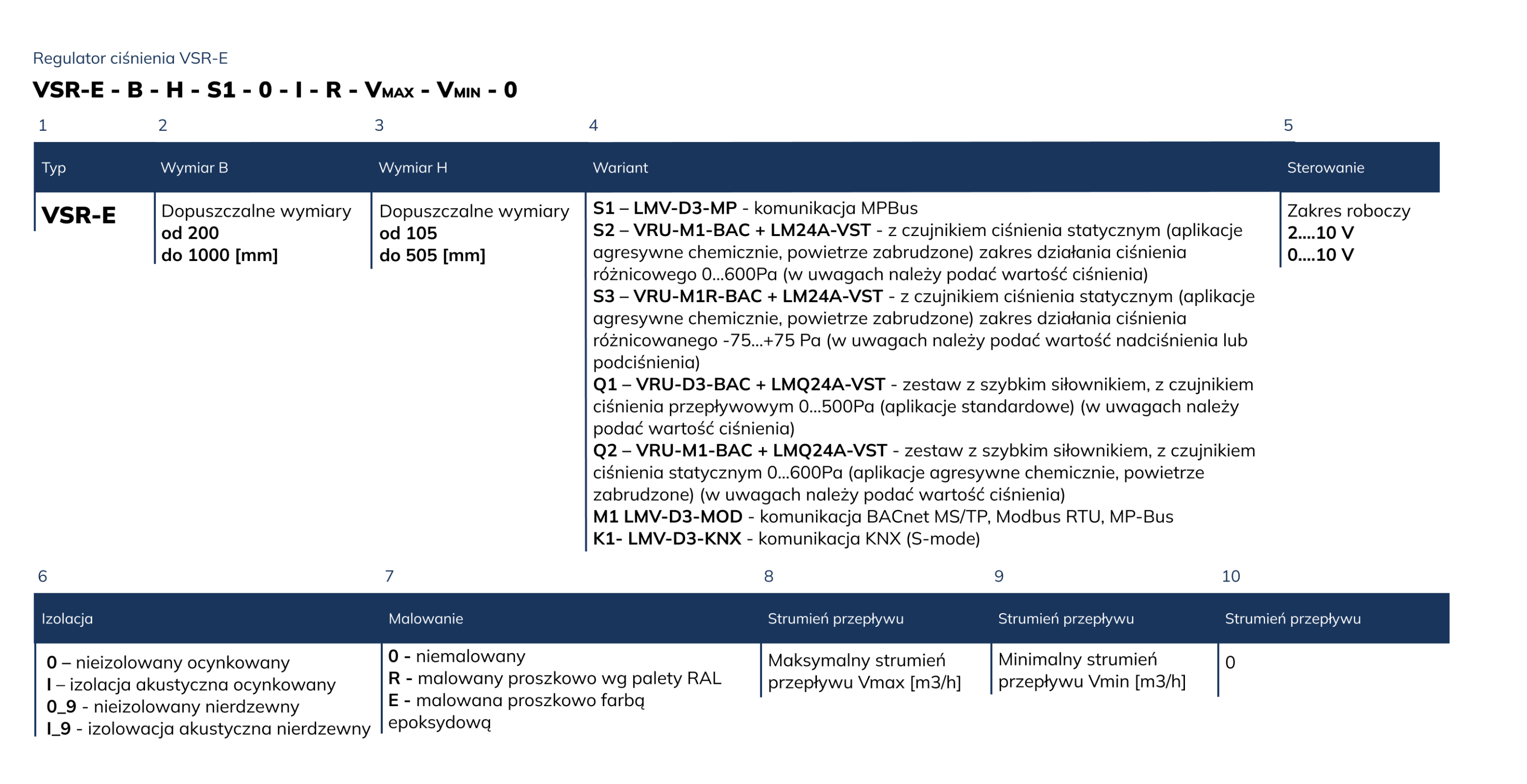

Dobierając regulator VAV należy podać:

- przepływ nominalny VNOM [m3/h] wynikający z parametrów instalacji; jest to standardowy przepływ na instalacji przy całkowicie otwartym regulatorze;

- przepływ maksymalny VMAX [m3/h], czyli górną granicę sterowania przepływem

- przepływ minimalny VMIN [m3/h], czyli dolną granicę sterowania przepływem



Przy doborze regulatora VAV należy pamiętać o zakresie wydatków przepływu powietrza w których może pracować regulator o danym wymiarze. Wynika on z zakresu dopuszczalnych prędkości przepływu powietrza przez regulator wynoszącego od 0 do 12 [m/s]. Zaleca się, aby podane VNOM [m3/h] odpowiadało prędkości przepływu przez regulator wynoszącej co najmniej 6 [m/s].
