Seria OnyX Premium.Sky

Urządzenia OnyX Premium to zbiór central przeznaczonych do obiektów
o najwyższych wymaganiach utrzymania komfortu i efektywności energetycznej. Poza wysokim odzyskiem energii cieplnej, urządzenia odzyskują również wilgoć, a innowacyjna konstrukcja opatentowanego periodycznego wymiennika ciepła pozwoliła wyeliminować konieczność stosowania kosztochłonnej nagrzewnicy wstępnej i odpływu skroplin.
Jednostki są przeznaczone do wentylacji różnorodnych powierzchni, od domów jednorodzinnych do obiektów usługowych, biurowych i przemysłowych.

Rekuperatory OnyX Premium są urządzeniami stanowiącymi główny element systemu wentylacji nawiewno-wywiewnej
z wysokosprawnym odzyskiem ciepła. Zapewniają ciągły dopływ świeżego powietrza i usuwanie powietrza zużytego, jednocześnie redukując przy tym poziom dwutlenku węgla oraz wilgoci. Poprzez ciągłą filtrację redukują ponadto stężenie szkodliwych pyłów
w wentylowanych pomieszczeniach.



Inteligentne sterowanie

Układ sterujący pracą central wentylacyjnych OnyX umożliwia m.in. konfigurację kilku trybów użytkownika, harmonogramu czasowego, regulację przepustnicy GWC, kontrolę bypassu (freecooling), co pozwala na możliwie energooszczędną pracę systemu wentylacji mechanicznej. Urządzenia są standardowo wyposażone
w zadajnik ścienny Basic (opcjonalnie kolorowy wyświetlacz 5”
Advanced), oraz intuicyjne, przyjazne dla użytkownika oprogramowanie. Jednostki mogą być opcjonalnie doposażone o moduł internetowy FraNET pozwalający na sterowanie parametrami pracy za pośrednictwem aplikacji w smartfonie. Dodatkowo ciągła rejestracja danych z urządzenia umożliwia zdalne wykrywanie problemów serwisowych.





Rozwiązania zapewniające najwyższą efektywność

W centralach OnyX Premium zastosowano innowacyjny wymiennik periodyczny. Opatentowany system zmian kierunku przepływu strumieni powietrza przez wymiennik umożliwia kontrolowany odzysk ciepła oraz wilgoci, nawet w okresie występowania ekstremalnie niskich temperatur zewnętrznych, bez konieczności stosowania nagrzewnicy wstępnej i odprowadzania kondensatu.

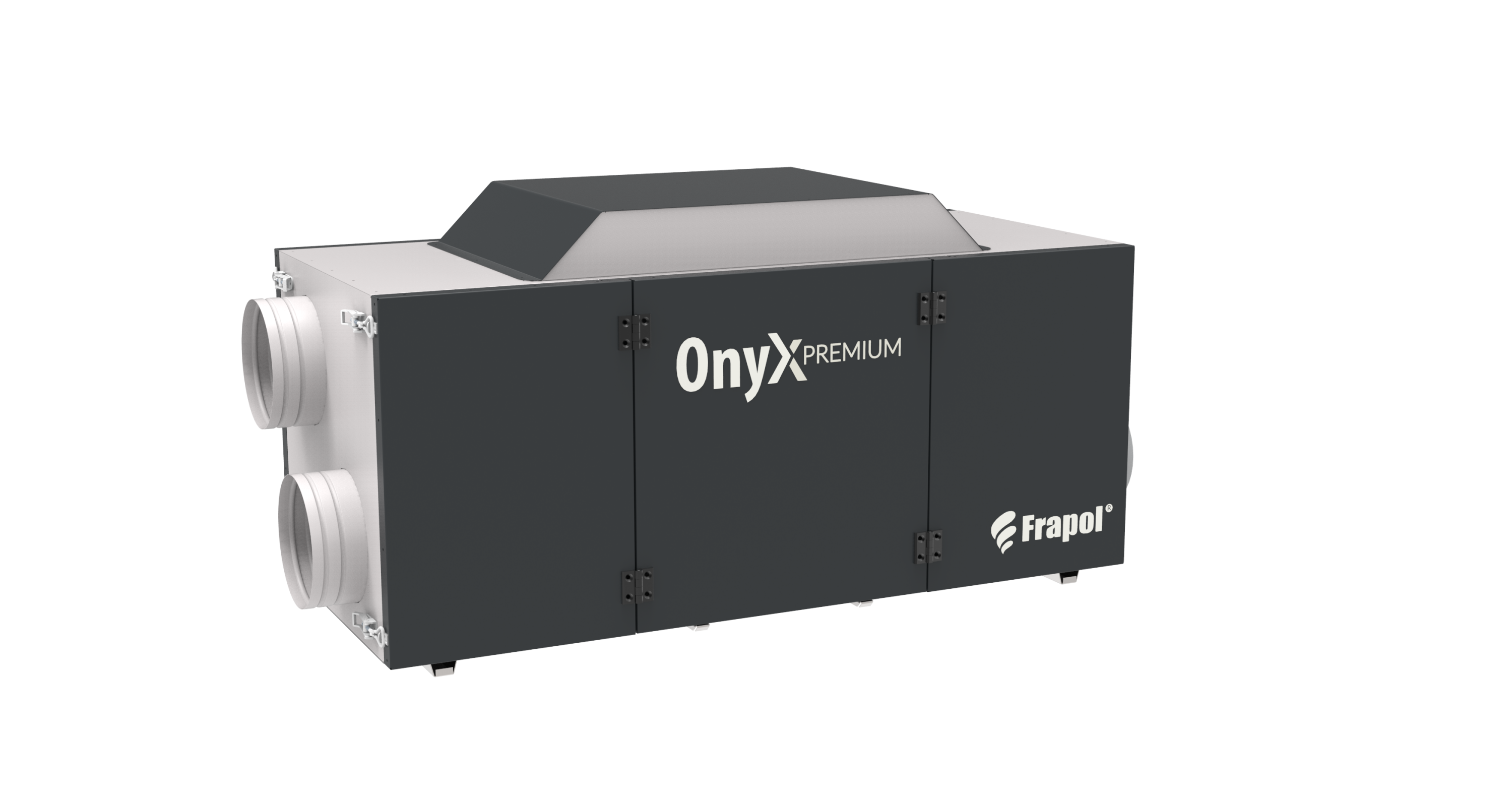

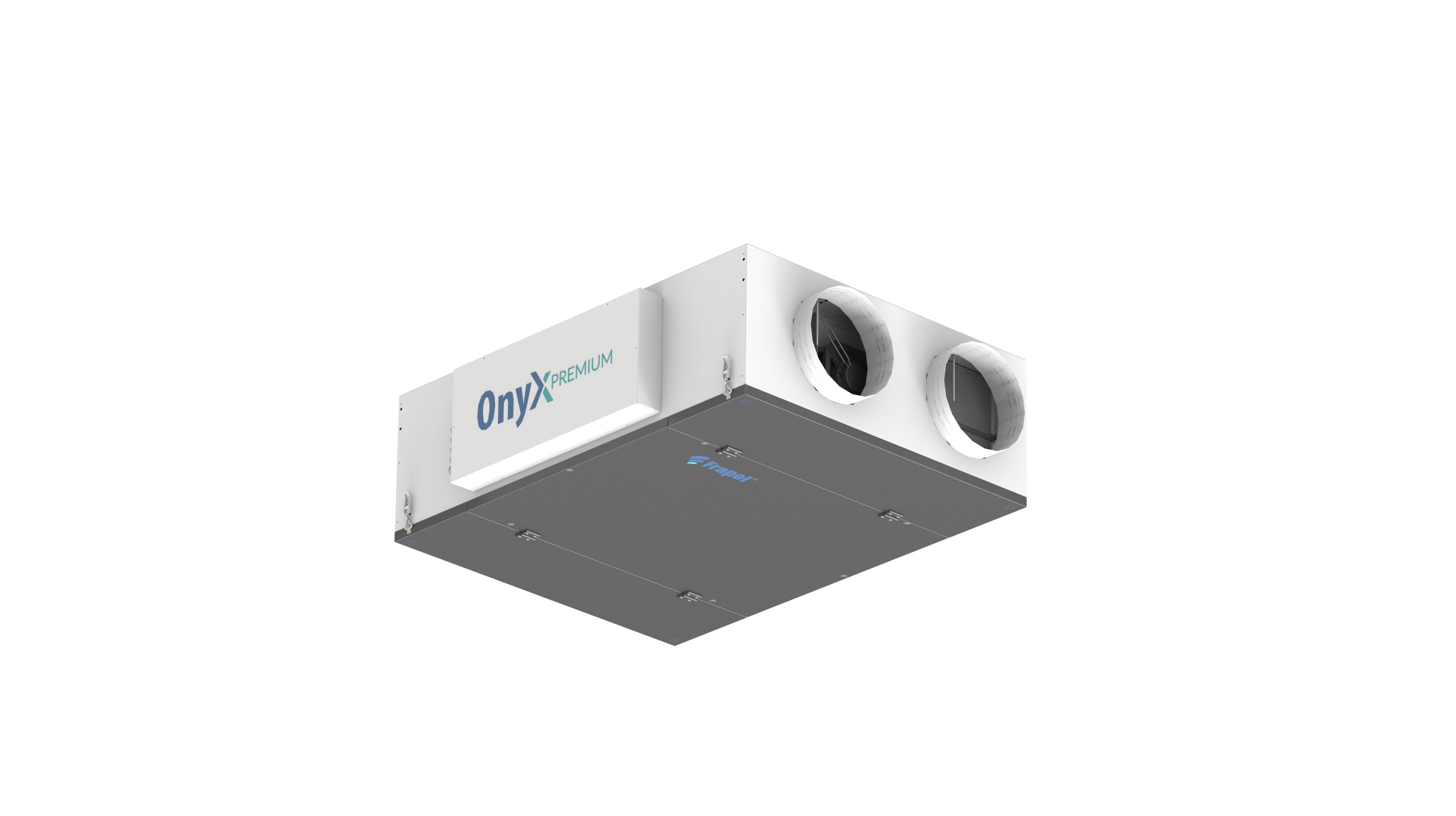

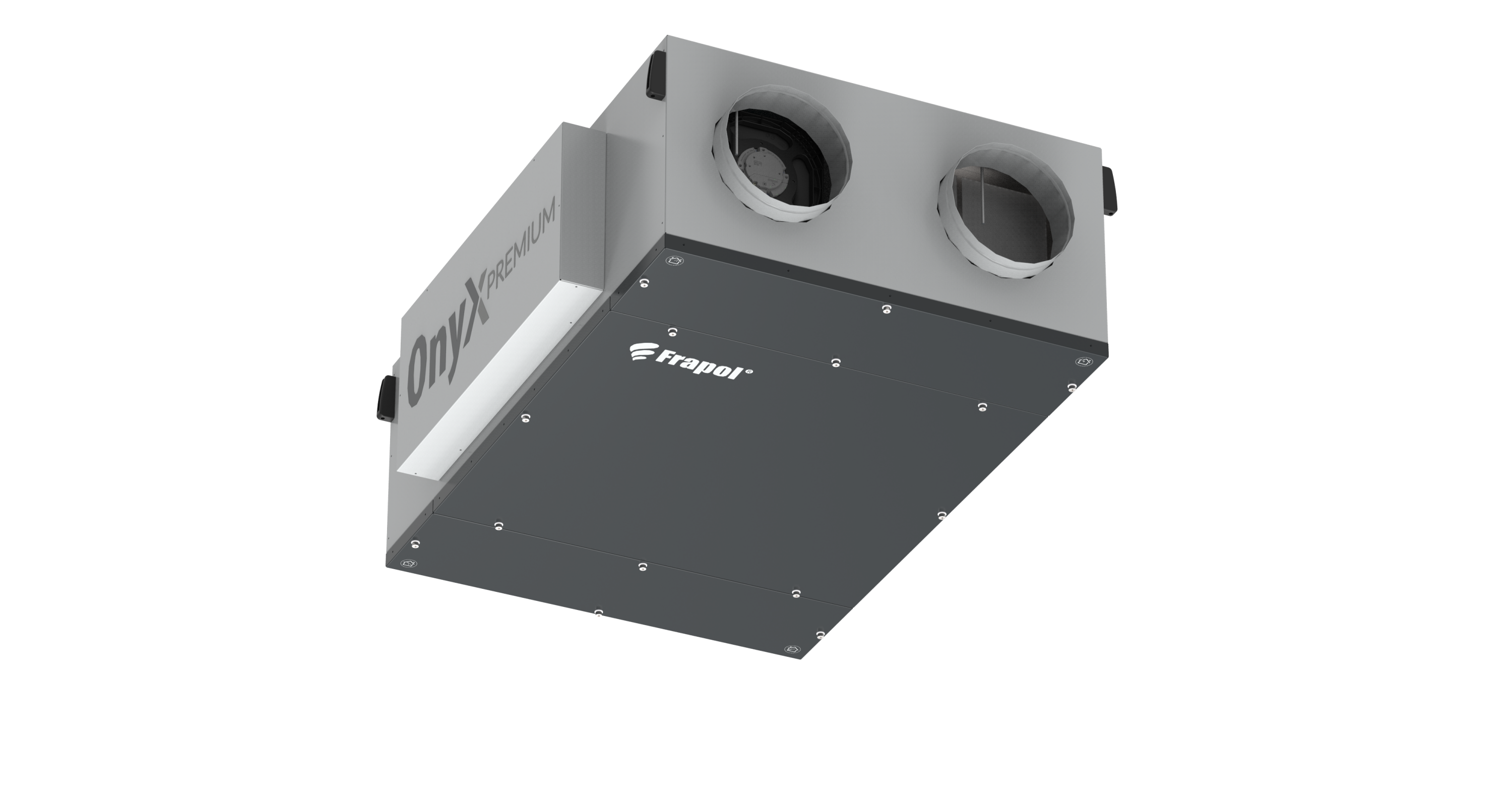

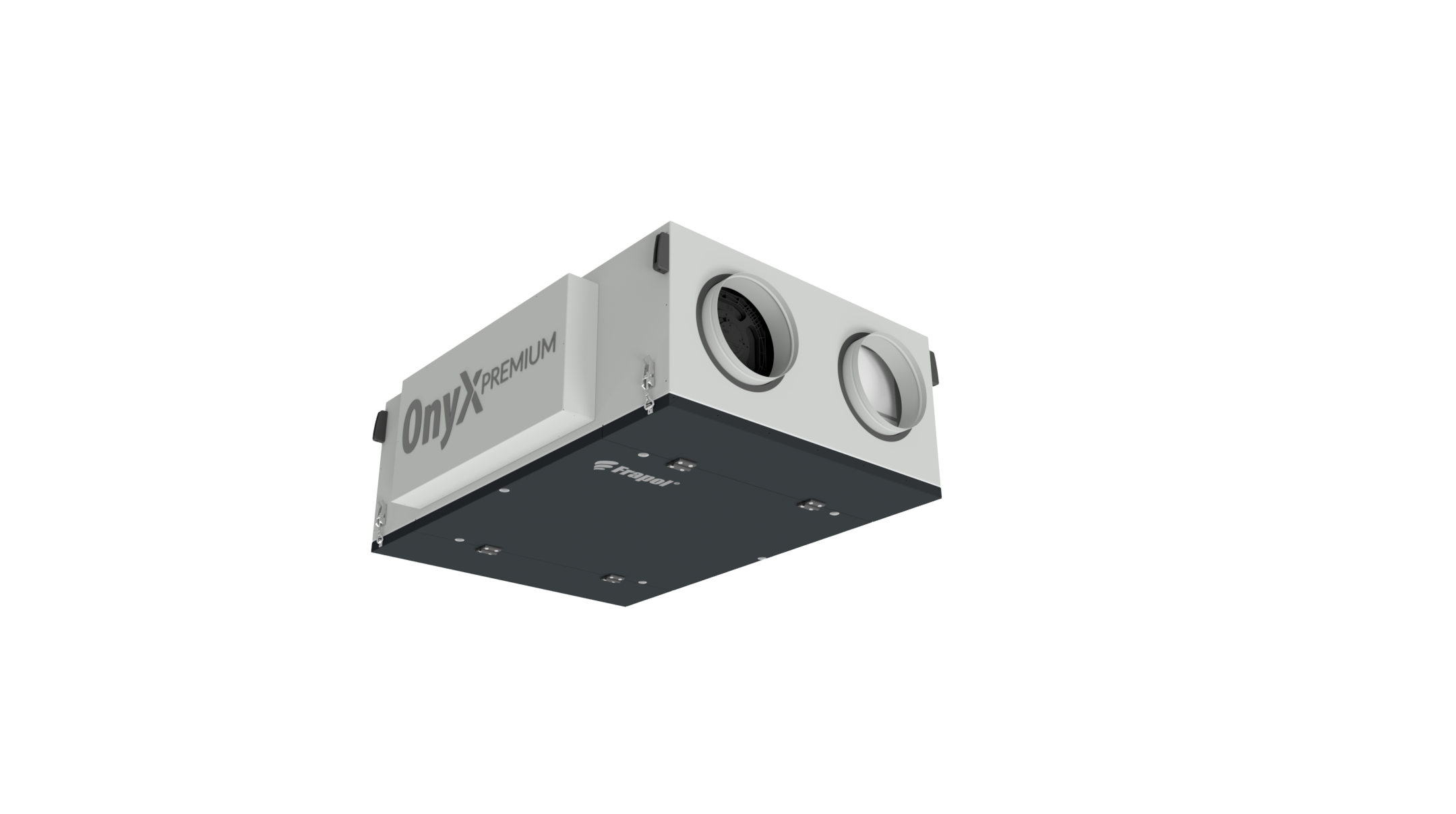

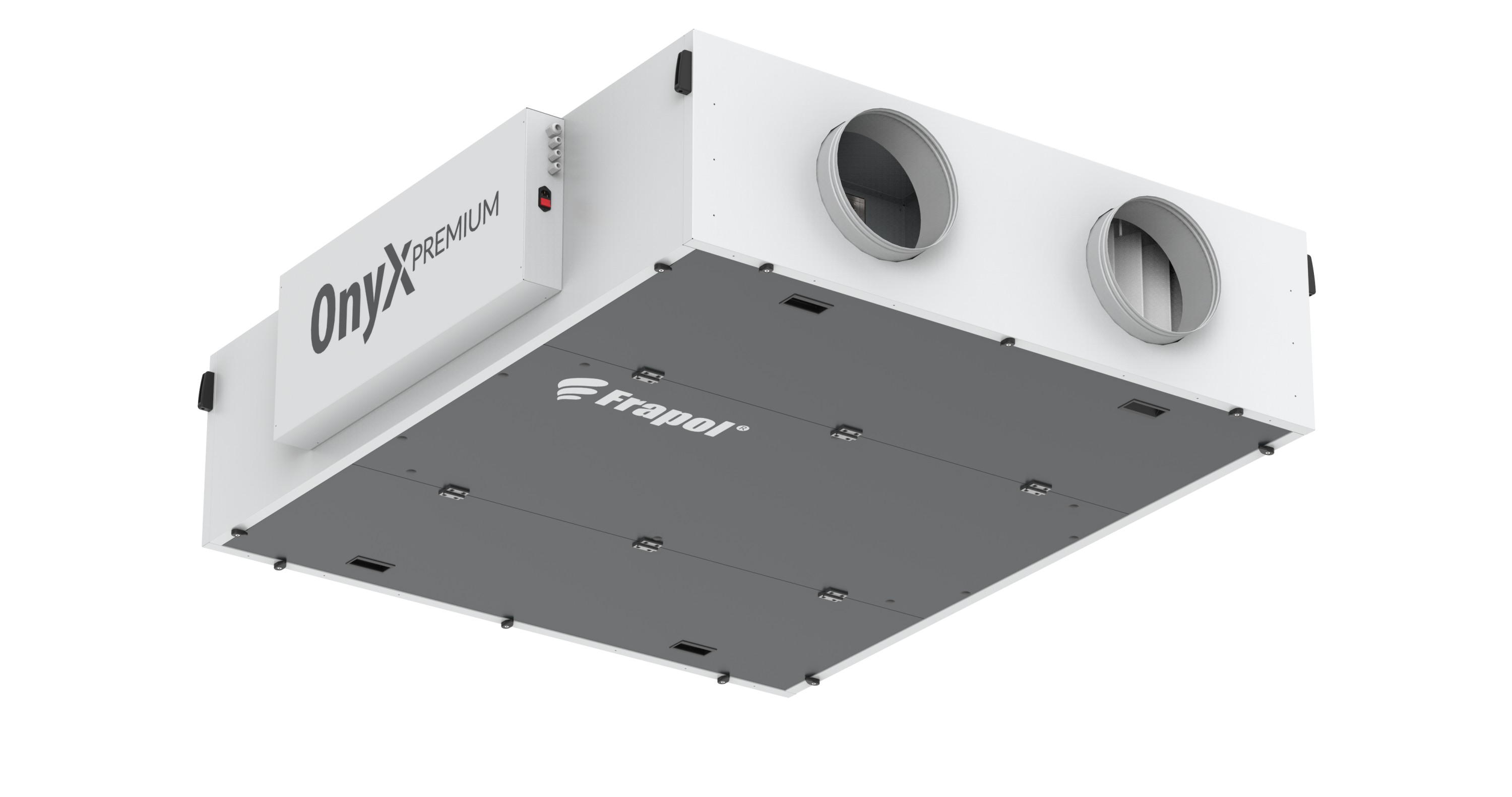

Urządzenie OnyX Premium 500 to jednostka stojąca posiadająca dostęp serwisowy z dwóch stron, natomiast OnyX Premium 650/750/1300 to urządzenia podwieszane, posiadające dostęp serwisowy od dołu urządzenia, z króćcami przyłączeniowymi ustawionymi w osi poziomej.

Centrale OnyX Premium 500/650/750 spełniają wymagania WFOŚiGW dotyczące programu Czyste Powietrze.

^ do góry ^



Nawiew świeżego przefiltrowanego powietrza

Odzysk energii cieplnej do 95%

Zbilansowane strumienie powietrza

Brak problemów
z wilgocią

Możliwość regulacji strumienia powietrza

Wydajność wentylacji niezależna od czynników atmosferycznych

Eliminacja elektrycznej nagrzewnicy wstępnej

Filtr powietrza klasy G4

Oszczędność energii elektrycznej
w ciągu roku





Dane techniczne











OnyX Premium 500

OnyX Premium 650

OnyX Premium 750

OnyX Premium 1300

Maksymalny strumień powietrza (100 Pa)

m3/h

496

750

808

1611

Maksymalny pobór mocy wentylatorów

W

247

343

389

1060

Moc nagrzewnicy wstępnej

W

Brak

Znamionowe napięcie zasilania



230V AC/50Hz

Typ bezpiecznika

-

nadprądowy, wył. instalacyjny C4

nadprądowy, wył. instalacyjny C6

Wymiary zewnętrzne (szer. x wys. x dł.)

mm

577 x 656 x 1410

980 x 450 x 1370

1175 x 450 x 1540

1625 x 486 x 2080

Wymiary przyłączy wentylacyjnych (średnica)

mm

Ø200

250

Ø315

Waga

kg

103

105

150

185

Klasa zastosowanych filtrów

-

ISO Coarse 60% (G4)

ISO Coarse 65% (G4)

ISO Coarse 60% (G4)

ISO Coarse 65% (G4)

Wymiary filtra (szer. x wys.)

mm

400 x 180 x 25

390 x 378

2x 400 x 180 x 25

760 x 400 x 100

Stopień ochrony

-

IP 40

Klasa izolacji urządzenia

-

I

Warunki środowiskowe w pomieszczeniu technicznym







Zakres temperatur pracy

̊°C

5-45

Dopuszczalna wilgotność

%

60% lub maksymalnie 16g/kg p.s.

By-pass

-

Standard

Automatyka

-

Sterownik Frapol SMART





^ do góry ^



Rysunek techniczny

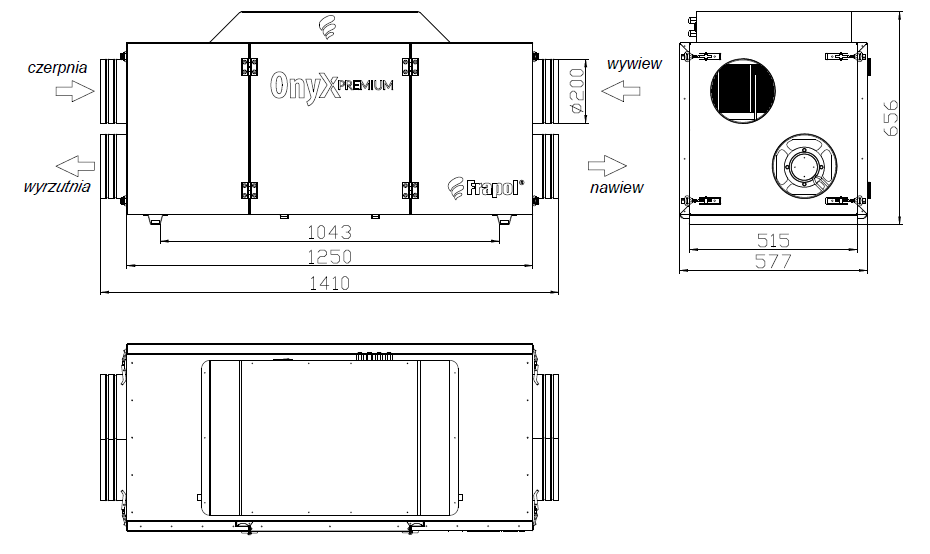

Premium 500

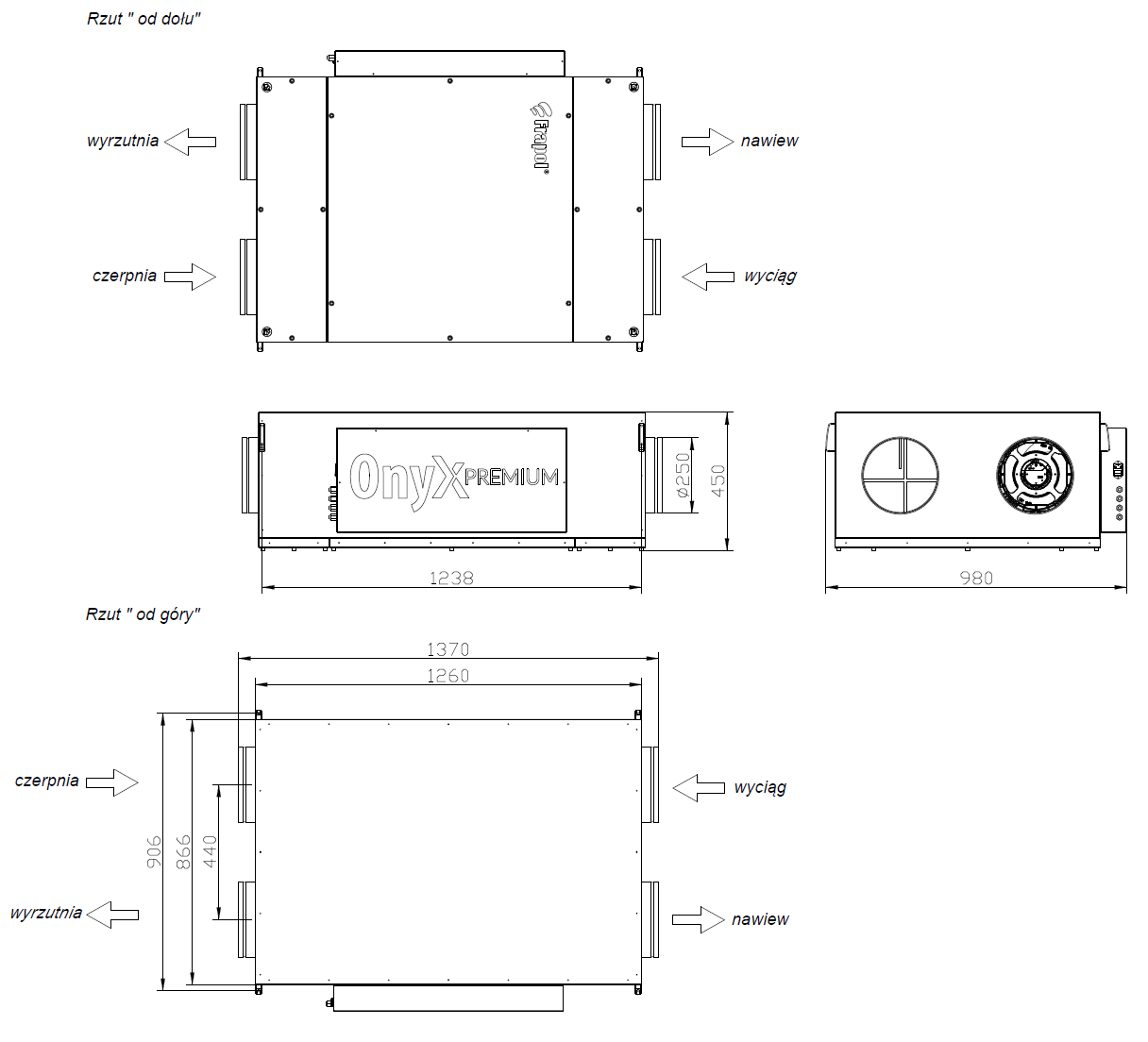

Premium 650

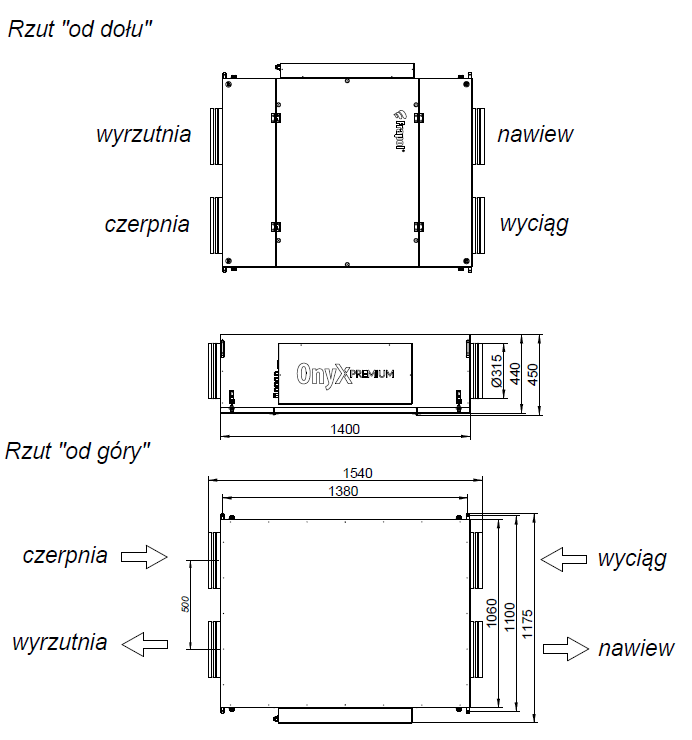

Premium 750

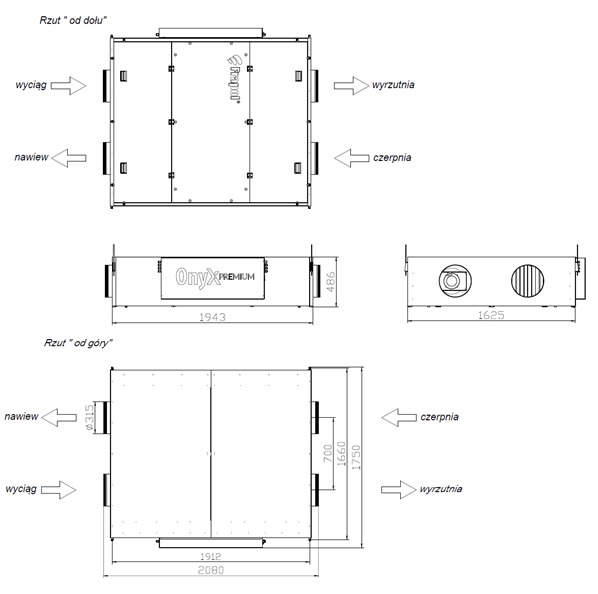

Premium 1300



^ do góry ^


Charakterystyki



Premium 500

Premium 650

Premium 750

Premium 1300





^ do góry ^



Automatyka

Sprawdzony i funkcjonalny sterownik, usprawniający korzystanie z systemu wentylacji w budynku. Interfejs sterowania opcjonalnie zapewniony przez aplikację mobilną, przeglądarkę internetową (Moduł sterowania zdalnego FraNET) i jeden
z dwóch paneli operatorskich do wyboru. Frapol Smart rozszerza możliwości integracji rekuperatora z instalacjami obiektowymi, tworząc łatwy w obsłudze system zarządzania budynkiem.

Podstawowe cechy sterownika



Pełen podgląd parametrów pracy rekuperatora na kolorowym ekranie dotykowym, wizualizacja pracy całego systemu wentylacyjnego. (Opcjonalnie)

Zdalny dostępu z dowolnego miejsca na świecie za pomocą komputera, tabletu czy telefonu komórkowego, opcjonalny moduł sterowania zdalnego FraNET.

Aktualizacja
oprogramowania poprzez kartę SD.




Monitoring jakości powietrza, temperatury, wilgotności, stężenia gazów.

Współpraca
z gruntowym wymiennikiem ciepła (GWC).

Integracja z systemem BMS, dzięki protokołowi komunikacyjnemu Modbus RTU.



Współpraca
z kanałowymi nagrzewnicami i chłodnicami.



Kompleksowa regulacja stopnia wykorzystania odzysku ciepła.







Pozostałe funkcje

  • Obsługa samoregulujących elementów grzejnych wbudowanych w rekuperator,
  • Zoptymalizowana procedura odszraniania wymiennika ciepła,
  • Funkcje cyklicznego czyszczenia wymiennika i definiowania sposobu jego pracy,
  • Automatyczny free-cooling pomieszczeń,
  • Współpraca z okapami kuchennymi, centralami alarmowymi, systemami przeciwpożarowymi i innymi instalacjami budynkowymi,
  • Predefiniowane tryby pracy, m.in. tryb przewietrzania, otwartych okien, imprezy, czy różnicowania poziomu ciśnień
    w pomieszczeniach (regulacja wydajności wentylatora nawiewnego, wywiewnego względem siebie),
  • Możliwość tworzenia własnych trybów pracy centrali,
  • Programowanie tygodniowego harmonogramu pracy, z podziałem na kilka przedziałów pracy rekuperatora każdego dnia,
  • Odczyt i archiwizacja zdarzeń alarmowych,
  • Sterowanie temperaturą zadaną według definiowanego czujnika wiodącego regulacji,
  • Automatyczne powiadomienia o zalecanych przeglądach technicznych,
  • Obsługa dodatkowej komory mieszania,
  • Przejrzysty interfejs sterowania i menu dostępne w kilku językach.

^ do góry ^

Zdalny dostęp z dowolnego miejsca na świecie - moduł FraNET





Przykładowe zapisy historii pracy urządzenia



Zobacz aplikację FraNET pod linkiem >>

^ do góry ^

Pobierz aplikację skanując kod QR





FraNET (Android)

FraNET (iOS)

Do pobrania

Premium 500

Premium 650

Premium 750

Dokumentacja techniczno - ruchowa

Dokumentacja techniczno - ruchowa

Dokumentacja techniczno - ruchowa

DWG – rysunek techniczny

DWG – rysunek techniczny

DWG – rysunek techniczny

Deklaracja zgodności CE

Deklaracja zgodności CE

Deklaracja zgodności CE

Atest higieniczny

Atest higieniczny

Atest higieniczny

Karta katalogowa

Karta katalogowa

Karta katalogowa

Etykieta energetyczna

Etykieta energetyczna

Etykieta energetyczna

Deklaracja „Czyste Powietrze”

Deklaracja „Czyste Powietrze”

Deklaracja „Czyste Powietrze”



Premium 1300

Dokumentacja techniczno - ruchowa

DWG – rysunek techniczny

Deklaracja zgodności CE

Atest higieniczny



^ do góry ^

Opcjonalne akcesoria

Rekomendujemy zapoznanie się z ofertą osprzętu OnyX oraz opcjonalnymi akcesoriami dostosowanymi do naszych central wentylacyjnych.
