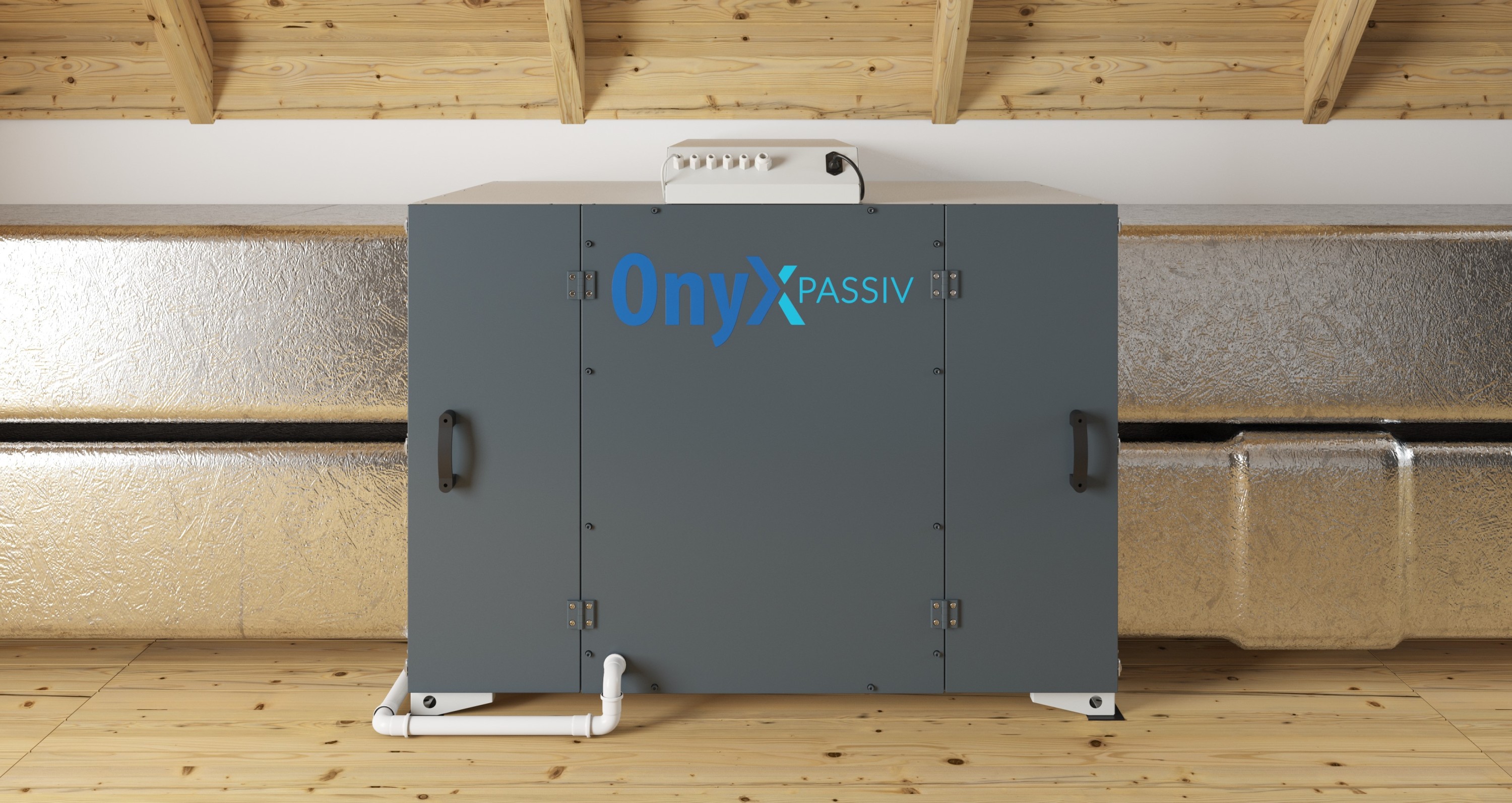

                                                                  Seria OnyX Passiv



Urządzenia OnyX Passiv to centrale stojące przeznaczone do wentylacji większych domów, obiektów usługowych, biurowych i przemysłowych.

Rekuperatory OnyX Passiv są urządzeniami stanowiącymi główny element systemu wentylacji nawiewno-wywiewnej
z wysokosprawnym odzyskiem ciepła. Zapewniają ciągły dopływ świeżego powietrza i usuwanie powietrza zużytego, jednocześnie redukując przy tym poziom dwutlenku węgla oraz wilgoci. Poprzez ciągłą filtrację redukują ponadto stężenie szkodliwych pyłów
w wentylowanych pomieszczeniach.



Inteligentne sterowanie

Układ sterujący pracą central wentylacyjnych OnyX umożliwia m.in. konfigurację kilku trybów użytkownika, harmonogramu czasowego, regulację przepustnicy GWC, kontrolę bypassu (freecooling), co pozwala na możliwie energooszczędną pracę systemu wentylacji mechanicznej. Urządzenia są standardowo wyposażone
w zadajnik ścienny Basic (opcjonalnie kolorowy wyświetlacz 5”
Advanced), oraz intuicyjne, przyjazne dla użytkownika oprogramowanie. Jednostki mogą być opcjonalnie doposażone o moduł internetowy FraNET pozwalający na sterowanie parametrami pracy za pośrednictwem aplikacji w smartfonie. Dodatkowo ciągła rejestracja danych z urządzenia umożliwia zdalne wykrywanie problemów serwisowych. Kolejnym elementem opcjonalnym może być moduł utrzymania stałej wydajności (Constant Flow), który utrzymuje zadany strumień powietrza nawiewanego i wywiewanego niezależnie od stopnia zużycia filtrów powietrza i zmiennych warunków atmosferycznych.



Rozwiązania zapewniające najwyższą efektywność

Jednostki OnyX Passiv są wyposażone w wymiennik o dużej powierzchni, uzyskujący bardzo wysoki odzysk ciepła przy nominalnej wydajności, jednocześnie redukujący zużycie energii przez niskie opory przepływu.  Izolacja w postaci 40 mm wełny mineralnej znacznie redukuje straty energii przez obudowę central.

Zastosowane filtry kieszeniowe o dużej powierzchni zmniejszają opory przepływu powietrza, a filtr powietrza świeżego klasy F7 separuje szkodliwe pyły PM10 i PM 2,5. Podwójny bypass letni odcina przepływ powietrza przez wymiennik zarówno po stronie nawiewu jak i wyciągu, co znacznie obniża opory przepływu powietrza wewnątrz jednostek.

Centrale OnyX Passiv opcjonalnie mogą być wyprodukowane w wykonaniu zewnętrznym.

Nawiew świeżego, przefiltrowanego powietrza

Odzysk energii cieplnej
do 95%

Zbilansowane strumienie powietrza

Wydajność wentylacji niezależna od czynników atmosfrycznych

Komfort mieszkania

Filtr powietrza świeżego F7

Brak problemów z wilgocią w pomieszczeniach

Możliwość regulacji strumienia powietrza

Podwójny BY-PASS

Możliwość wykonania zewnętrznego

Dane techniczne















OnyX Passiv 1500

OnyX Passiv 2000

Maksymalny strumień powietrza (100 Pa)

m3/h

1560

2500

Maksymalny pobór mocy wentylatorów

W

1060

2120

Typ nagrzewnicy wstępnej

-

Do zabudowania w przewodzie czerpnym, konieczność doprowadzenia zewnętrznego źródła zasilania

Moc nagrzewnicy wstępnej

W

Max. 1000 W / 230V AC / 50Hz

Max. 3000 W / 3x400V AC / 50Hz

Znamionowe napięcie zasilania



230V AC / 50Hz

Typ bezpiecznika

-

nadprądowy, wył. instalacyjny C6

nadprądowy, wył. instalacyjny C10

Wymiary zewnętrzne (szer. x wys. x dł.)

mm

840 x 1015 x 1280

865 x 1015 x 2080

Wymiary przyłączy wentylacyjnych (średnica)

mm

600 x 300

Waga

kg

135

210

Klasa zastosowanych filtrów

-

ePM10 70% (F7) – czerpnia

ISO Coarse 65% (G4) - wyciąg

Wymiary filtra (szer. x wys.)

mm

592 x 287 x 300

Stopień ochrony

-

IP 40 (IP 54 dla wykonania zewnętrznego)

Klasa izolacji urządzenia

-

I

Warunki środowiskowe w pomieszczeniu technicznym

Zakres temperatur pracy

°C

5-45 (dla wykonania wewnętrznego)

Dopuszczalna wilgotność

%

60% lub maksymalnie 16g / kg p.s.

By-pass

-

Podwójny, Standard

Automatyka

-

Sterownik Frapol SMART








Rysunek techniczny

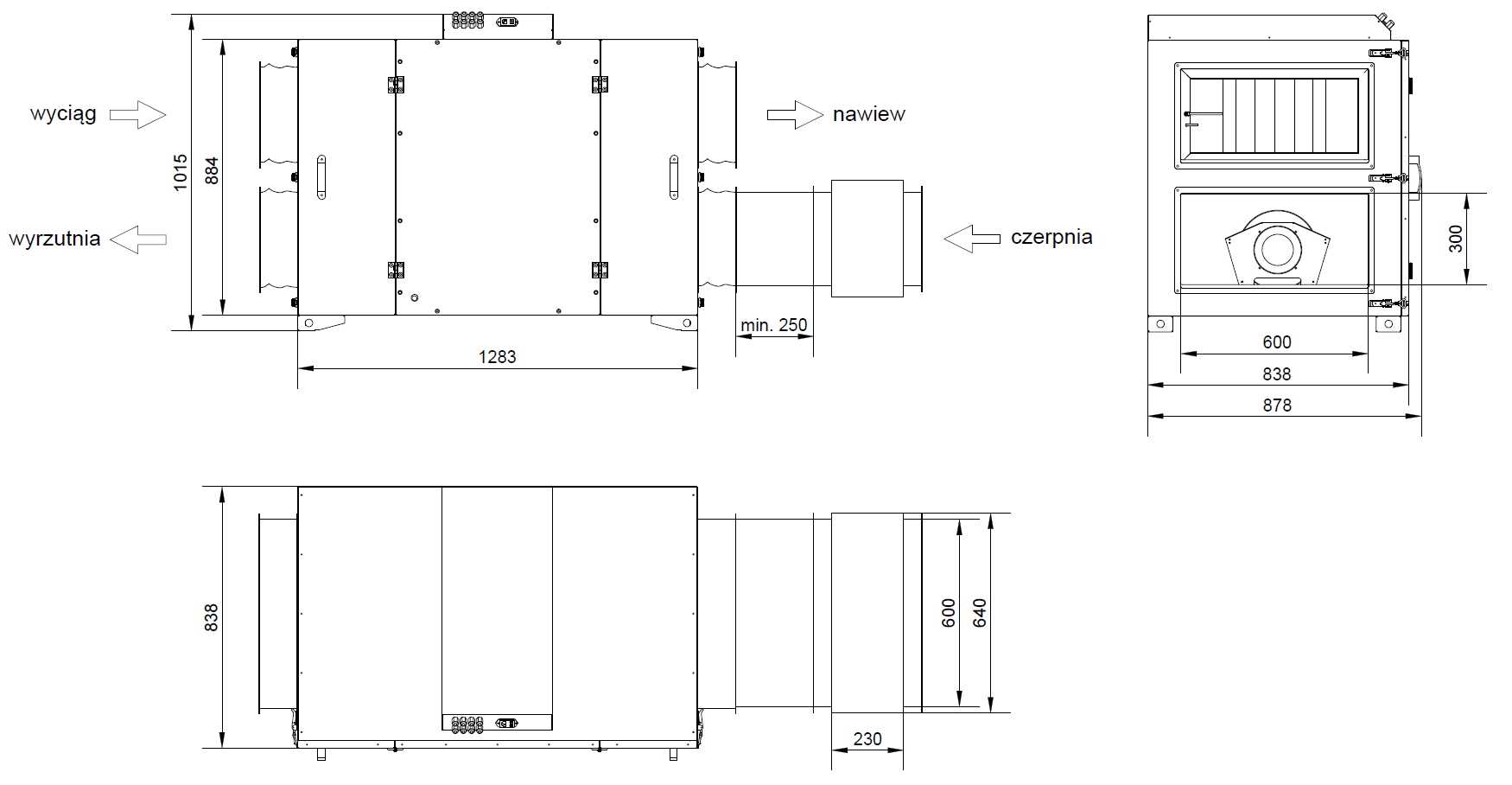

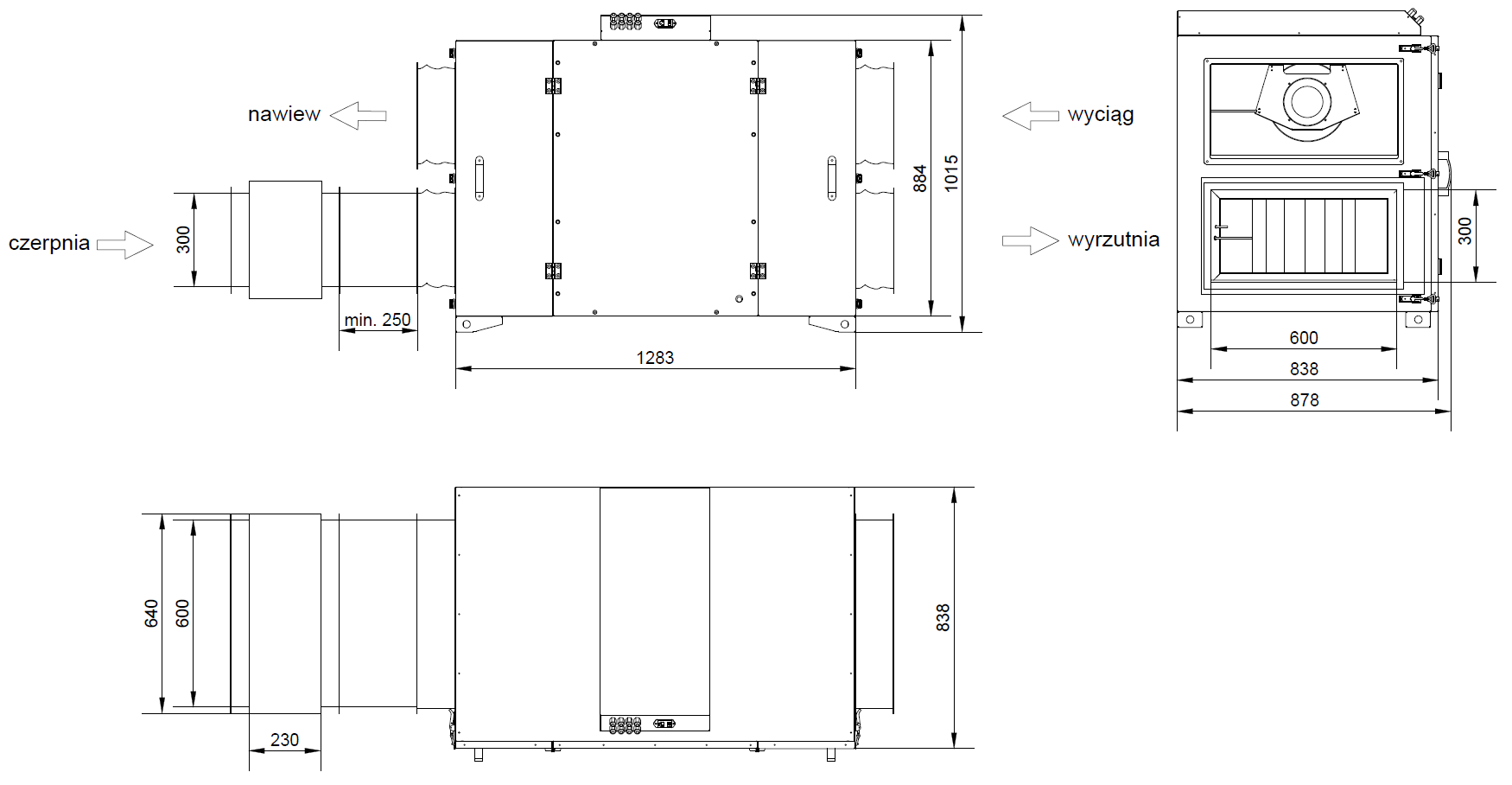

Passiv 1500

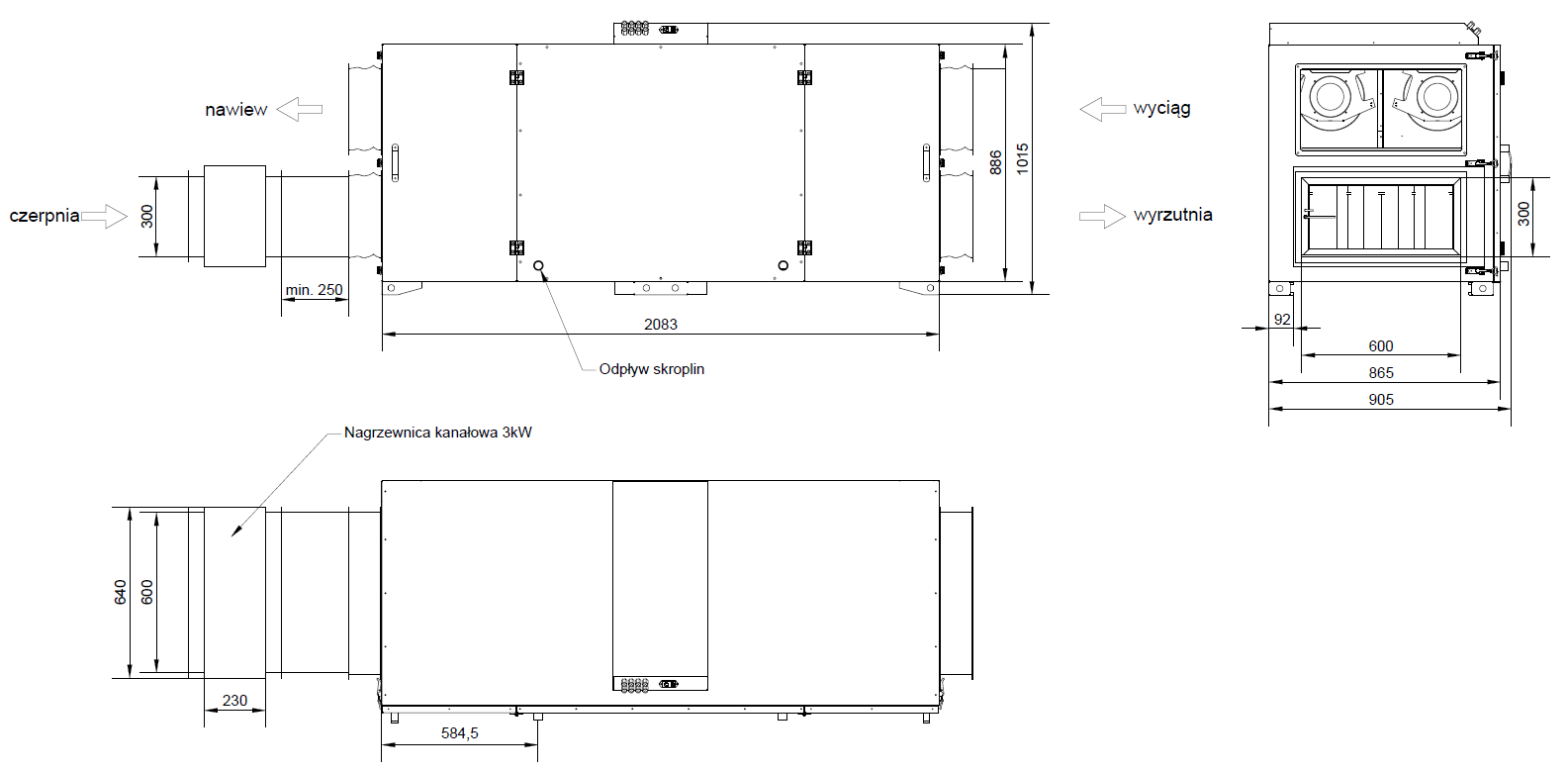

Passiv 2000

PRAWA STRONA WYKONANIA

PRAWA STRONA WYKONANIA

LEWA STRONA WYKONANIA

LEWA STRONA WYKONANIA







Charakterystyki



Passiv 1500 Passiv 2000





Automatyka

Sprawdzony i funkcjonalny sterownik, teraz dostępny w jeszcze bardziej atrakcyjnej odsłonie. Interfejs sterowania opcjonalnie zapewniony przez aplikację mobilną, przeglądarkę internetową (Moduł sterowania zdalnego FraNET) i jeden z dwóch paneli operatorskich do wyboru. Nowy interfejs obsługi i kolejne możliwości integracji rekuperatora z instalacjami obiektowymi czynią automatykę Frapol SMART jednym z najnowocześniejszych na rynku rozwiązań do sterowania kompaktowymi centralami wentylacyjnymi.





Podstawowe cechy sterownika

 Pełen podgląd parametrów pracy rekuperatora na kolorowym ekranie dotykowym, wizualizacja pracy całego systemu wentylacyjnego. (Opcjonalnie)

Zdalny dostępu z dowolnego miejsca na świecie za pomocą komputera, tabletu czy telefonu komórkowego, opcjonalny moduł sterowania zdalnego FraNET.

Aktualizacja
oprogramowania poprzez kartę SD.

Monitoring jakości powietrza, temperatury, wilgotności, stężenia gazów.

Współpraca
z gruntowym wymiennikiem ciepła (GWC).

Integracja z systemem BMS, dzięki protokołowi komunikacyjnemu Modbus RTU.

Współpraca
z kanałowymi nagrzewnicami i chłodnicami.

Kompleksowa regulacja stopnia wykorzystania odzysku ciepła.










Pozostałe funkcje

  • Obsługa samoregulujących elementów grzejnych wbudowanych w rekuperator,
  • Zoptymalizowana procedura odszraniania wymiennika ciepła,
  • Funkcje cyklicznego czyszczenia wymiennika i definiowania sposobu jego pracy,
  • Automatyczny free-cooling pomieszczeń,
  • Współpraca z okapami kuchennymi, centralami alarmowymi, systemami przeciwpożarowymi i innymi instalacjami budynkowymi,
  • Predefiniowane tryby pracy, m.in. tryb przewietrzania, otwartych okien, imprezy, czy różnicowania poziomu ciśnień
    w pomieszczeniach (regulacja wydajności wentylatora nawiewnego, wywiewnego względem siebie),
  • Możliwość tworzenia własnych trybów pracy centrali,
  • Programowanie tygodniowego harmonogramu pracy, z podziałem na kilka przedziałów pracy rekuperatora każdego dnia,
  • Odczyt i archiwizacja zdarzeń alarmowych,
  • Sterowanie temperaturą zadaną według definiowanego czujnika wiodącego regulacji,
  • Automatyczne powiadomienia o zalecanych przeglądach technicznych,
  • Obsługa dodatkowej komory mieszania,
  • Przejrzysty interfejs sterowania i menu dostępne w kilku językach.





Zdalny dostęp z dowolnego miejsca na świecie - moduł FraNET





Przykładowe zapisy historii pracy urządzenia



Zobacz aplikację FraNET pod linkiem >>





Pobierz aplikację skanując kod QR
