Regulator ciśnienia VSR-PEB i VSR-PRB

Regulator ciśnienia VSR-PEB oraz okrągły VSR-PRB, stosowane są w instalacjach wentylacyjnych i klimatyzacyjnych do utrzymywania zadanej różnicy w pomieszczeniach oraz przewodach wentylacyjnych. Dzięki temu możliwe jest zabezpieczenie nadciśnieniowe (podciśnieniowe) pomieszczeń lub stworzenie „kaskady ciśnień” pomiędzy szeregiem pomieszczeń połączonych hydraulicznie. Jest to wymagane w przypadku pomieszczeń „czystych”, takich jak sale operacyjne, zabiegowe, laboratoryjne, jak i w przypadku pomieszczeń w których realizowane są procesy technologiczne. Czujnik zastosowany w regulatorach pozwala na pracę w środowisku nisko oraz średnio zanieczyszczonym oraz agresywnym.

Regulator VSR-PEB oraz okrągły VSR-PRB stosowane w instalacji wywiewnej, utrzymują zadane nadciśnienie (w odniesieniu do przestrzeni referencyjnej) w pomieszczeniu regulując ilość powietrza wyciąganego, niezależnie od ilości powietrza świeżego jak i zmiennych przecieków przez nieszczelności pomieszczenia. W przypadku instalacji służących do utrzymywania podciśnienia regulatory ciśnienia mogą być stosowane na nawiewie lub wywiewie, w zależności od założeń instalacji. Różnica ciśnienia (Δp)może być stała (regulator jest wtedy urządzeniem w pełni autonomicznym).

Konstrukcja regulatora VSR-PEB wykonana z profili aluminiowych sprawia, że regulatory są lekkie. Zabudowany system napędowy stwarza możliwość całkowitej izolacji zewnętrznej regulatora. Rozstaw piór co 100 mm. Do każdego pełnego wymiaru należy dodać 5mm (np.: 505).

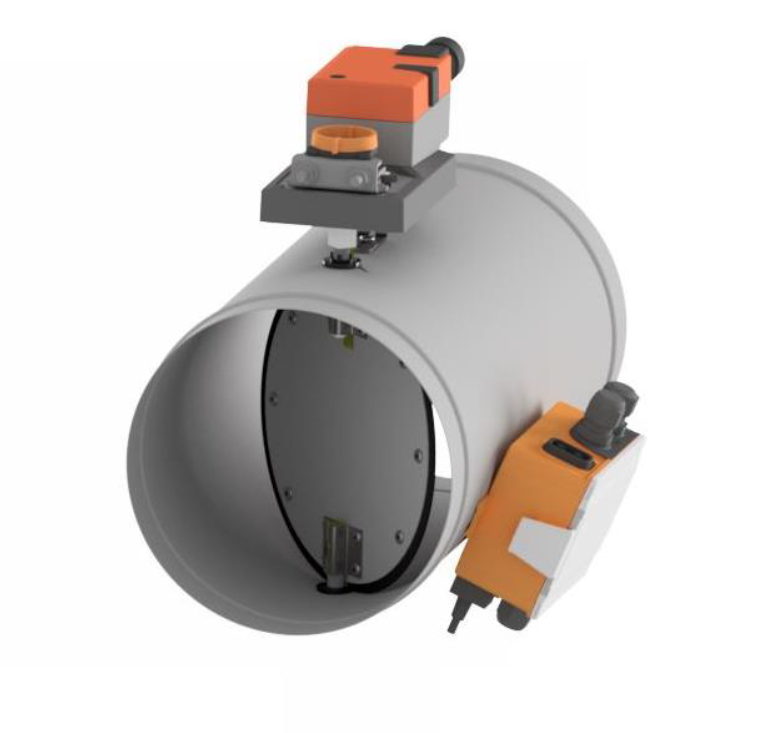

Korpus oraz przegroda regulatora o przekroju okrągłym VSR-PRB wykonane są ze stali ocynkowanej. Przegroda doszczelniona jest uszczelką gumową.

Elementem sterującym regulatorem jest siłownik Belimo LM24A-VST (120s) lub LMQ24A-VST (2,5s). Czujnik ciśnienia Belimo:
• VRU-M1-BAC czujnik ciśnienia statyczny od 2…600Pa
• VRU-M1R-BAC czujnik do pomieszczeń -75…0 Pa oraz 0…75 Pa


Strata ciśnienia na regulatorze VSR-PRB
