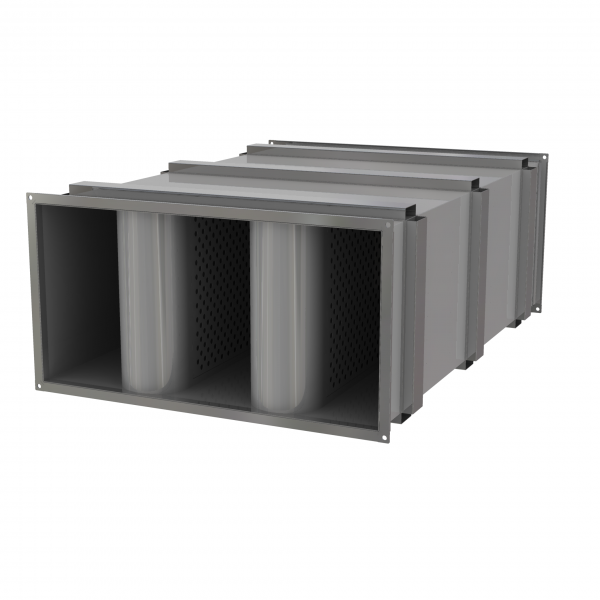

Kulisowe tłumiki oddymiające typu TKF-PD

Kulisowe tłumiki akustyczne - zastosowanie:

Kulisowe tłumiki akustyczne typu TKF-PD posiadają klasę odporności ogniowej

E₆₀₀ 120 (ho) S1500 single

Mogą być stosowane w instalacjach oddymiających lub w instalacjach o funkcji mieszanej wentylacji bytowej i oddymiającej o maksymalnej temperaturze transportowanych gazów pożarowych wynoszącej 600°C.

Zakres stosowania kulisowych tłumików typu PD obejmuje instalacje wentylacyjne o ciśnieniu roboczym wentylacji pożarowej od -1500 [Pa] do +500 [Pa]. Mogą być one stosowane zarówno w instalacjach nawiewnych jak i wyciągowych.

Konstrukcja:

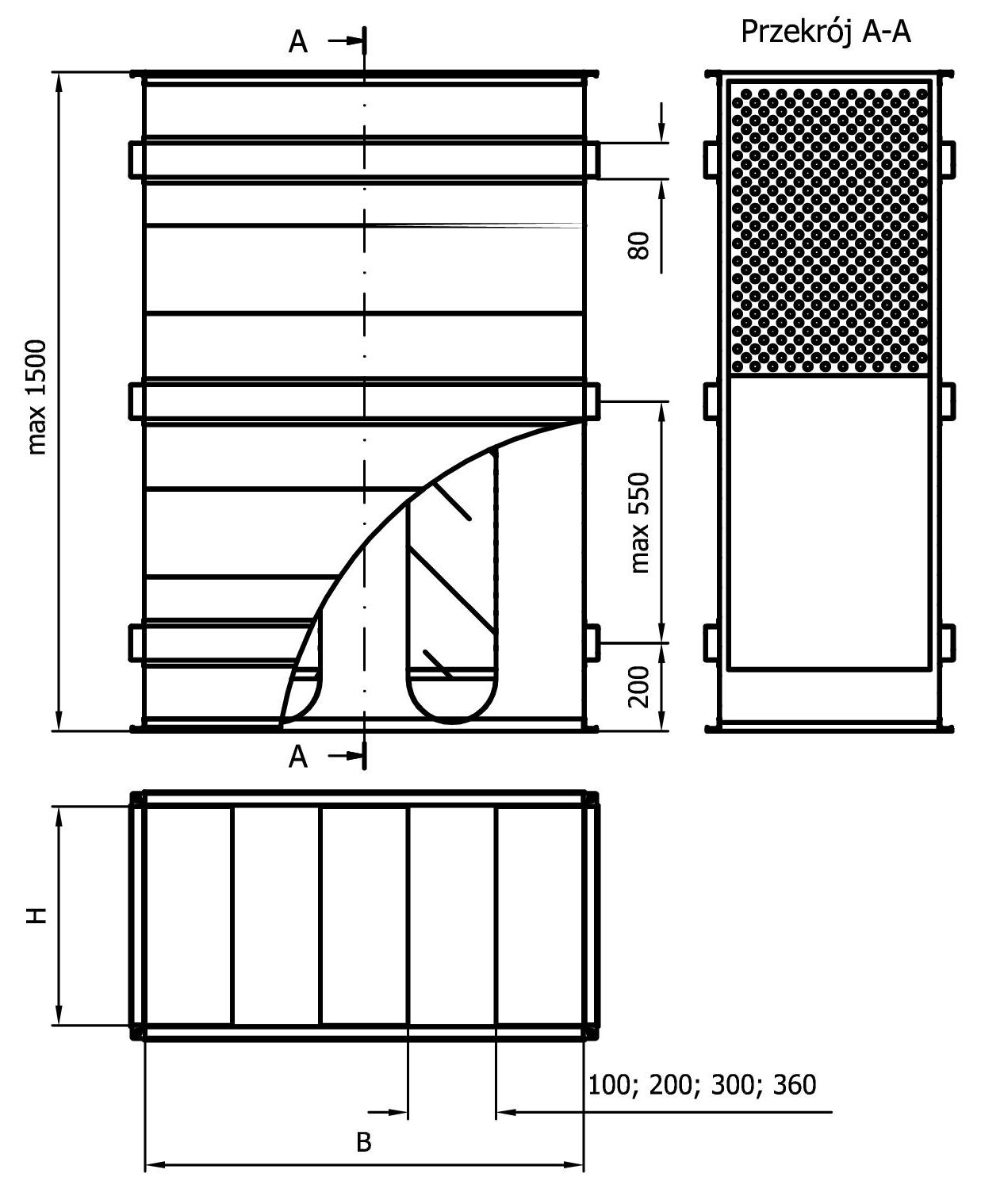

Konstrukcja tłumików TKF-PD gwarantuje zachowanie kryteriów szczelności ogniowej oraz dymoszczelności do temperatury 600°C. Są one wykonywane zgodnie z 020-UWB-2334/W oraz Certyfikatem 1488-CPR-0535/W. Obudowa tłumika wyposażona jest w obwodowe profile kapeluszowe służące do ich podwieszania. Zakończona jest z obu stron połączeniami kołnierzowymi. Maksymalna długość tłumika, niezależnie od wymiarów przekroju, wynosi 1500 [mm]. Tłumiki o długości większej wykonywane są jako dzielone na sekcje o długości nie większej niż 1500 [mm].

Wymiary przekroju poprzecznego tłumików typu TKF-PD dostosowane są do odcinków przewodów w których się je stosuje. Maksymalna szerokość tłumika typu TKF-PD wynosi 2500 [mm] a jego maksymalna wysokość to 1500 [mm]. Tłumiki o wymiarach większych należy wykonywać jako dzielone.

• Dane techniczne
• Charakterystyki

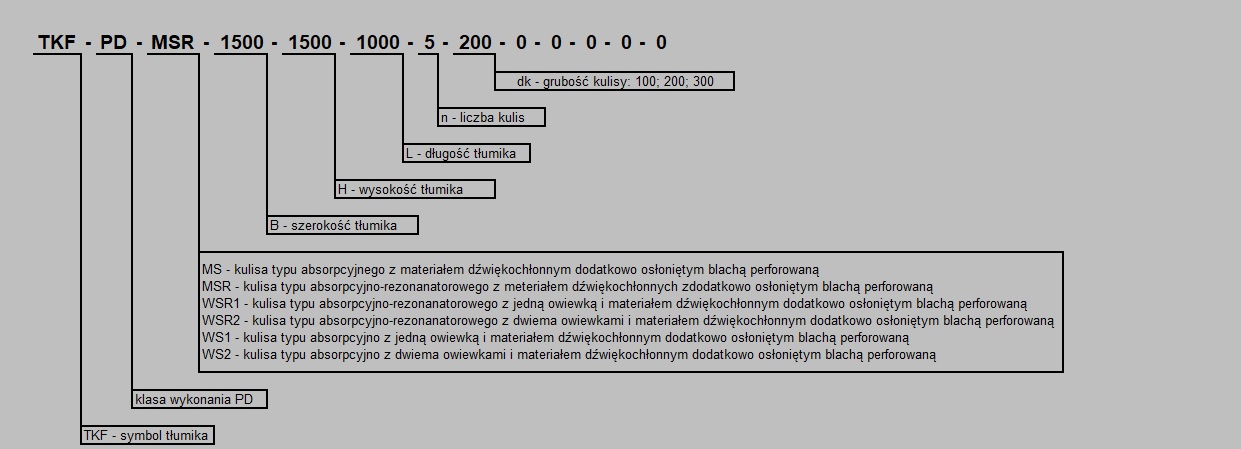

• Typoszereg
