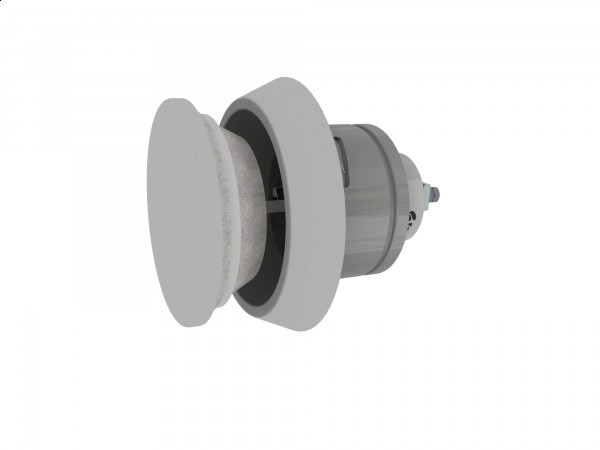

Zawór przeciwpożarowy ZPp60
Zawory przeciwpożarowe
Zastosowanie:
a
Przeciwpożarowe zawory odcinające typu ZPp60 służą do zabezpieczania pomieszczeń przed rozprzestrzenianiem się ognia i dymu poprzez przewody wentylacyjne w przypadku wybuchu pożaru. Nadrzędną ich funkcją jest zapewnienie deklarowanej odporności ogniowej przegrody w przypadku pożaru poprzez automatyczne zamknięcie otworu powstałego w miejscu przejścia instalacji przez przegrodę. Oprócz funkcji zabezpieczenia przeciwpożarowego pełnią również funkcję nawiewu powietrza do pomieszczenia. Przeciwpożarowe zawory odcinające typu ZPp60 posiadają deklarowaną odporność ogniową EIS 60.
Przeciwpożarowe zawory odcinające typu ZPp60 służą do zabezpieczania pomieszczeń przed rozprzestrzenianiem się ognia i dymu poprzez przewody wentylacyjne w przypadku wybuchu pożaru. Nadrzędną ich funkcją jest zapewnienie deklarowanej odporności ogniowej przegrody w przypadku pożaru poprzez automatyczne zamknięcie otworu powstałego w miejscu przejścia instalacji przez przegrodę. Oprócz funkcji zabezpieczenia przeciwpożarowego pełnią również funkcję nawiewu powietrza do pomieszczenia. Przeciwpożarowe zawory odcinające typu ZPp60 posiadają deklarowaną odporność ogniową EIS 60.
a
a
Sposób działania zaworu odcinającego:
a
Przeciwpożarowe zawory odcinające ZPp60 dostarczane są w pozycji zamkniętej. W celu otwarcia zaworu należy ścisnąć skrzydełka sprężyny ryglującej i równocześnie napiąć sprężynę zamykającą do momentu uzyskania odpowiedniej odległości pozwalającej za założenie wyzwalacza lutowanego. Regulacja wydajności zaworu p. poż dokonywana jest przez zmianę odległości grzybka od korpusu. Temperatura zadziałania wyzwalacza standardowo wynosi 70°C. Zawór odcinający podczas normalnej pracy znajduje się w pozycji otwartej. W przypadku pożaru po przekroczeniu temperatury następuje rozlutowanie zaczepu co powoduje zamknięcie grzybka.
Przeciwpożarowe zawory odcinające ZPp60 dostarczane są w pozycji zamkniętej. W celu otwarcia zaworu należy ścisnąć skrzydełka sprężyny ryglującej i równocześnie napiąć sprężynę zamykającą do momentu uzyskania odpowiedniej odległości pozwalającej za założenie wyzwalacza lutowanego. Regulacja wydajności zaworu p. poż dokonywana jest przez zmianę odległości grzybka od korpusu. Temperatura zadziałania wyzwalacza standardowo wynosi 70°C. Zawór odcinający podczas normalnej pracy znajduje się w pozycji otwartej. W przypadku pożaru po przekroczeniu temperatury następuje rozlutowanie zaczepu co powoduje zamknięcie grzybka.
Konstrukcja
a
Zawór zbudowany jest z zespołu korpusu, zespołu grzybka odcinającego, mechanizmu regulująco - zamykającego ze sprężyną napędową, wyzwalacza termicznego oraz króćca przyłączeniowego. Zespół korpusu posiada uszczelkę zapewniającą szczelność połączenia korpusu zaworu z króćcem przyłączeniowym. Dodatkowym uszczelnieniem tego połączenia jest uszczelka pęczniejąca. W zespole korpusu pazurki i przetłoczenia wykonane na króćcu przyłączeniowym pozwalają na zamocowanie zaworu w króćcu. Zespół grzybka posiada uszczelkę zapewniającą szczelność zamkniętego zaworu. Położenie grzybka w pozycji zamkniętej blokowane jest przez sprężynę. Mechanizm regulująco- zamykający posiada wkręt do blokowania ustalonego położenia grzybka.
Zawór zbudowany jest z zespołu korpusu, zespołu grzybka odcinającego, mechanizmu regulująco - zamykającego ze sprężyną napędową, wyzwalacza termicznego oraz króćca przyłączeniowego. Zespół korpusu posiada uszczelkę zapewniającą szczelność połączenia korpusu zaworu z króćcem przyłączeniowym. Dodatkowym uszczelnieniem tego połączenia jest uszczelka pęczniejąca. W zespole korpusu pazurki i przetłoczenia wykonane na króćcu przyłączeniowym pozwalają na zamocowanie zaworu w króćcu. Zespół grzybka posiada uszczelkę zapewniającą szczelność zamkniętego zaworu. Położenie grzybka w pozycji zamkniętej blokowane jest przez sprężynę. Mechanizm regulująco- zamykający posiada wkręt do blokowania ustalonego położenia grzybka.
Zawór na zamówienie może być wyposażony w wyłącznik krańcowy, który służy do przekazania sygnału o zamknięciu grzybka zaworu. Wyłącznik krańcowy stanowi dodatkowe wyposażenie zaworu.
a
a
Charakterystyka zaworu
a
Charakterystyka zaworu
a
|
Typ / wielkość |
Klasa odporności |
Długość całkowita [mm] |
Głębokość zabudowy [mm] |
Ciężar zaworu [kg] |
|
ZPp60 - 100 |
EIS60 |
187 |
152 |
1,10 |
|
ZPp60 - 125 |
1,40 |
|||
|
ZPp60 - 160 |
1,80 |
|||
|
ZPp60 - 200 |
2,33 |

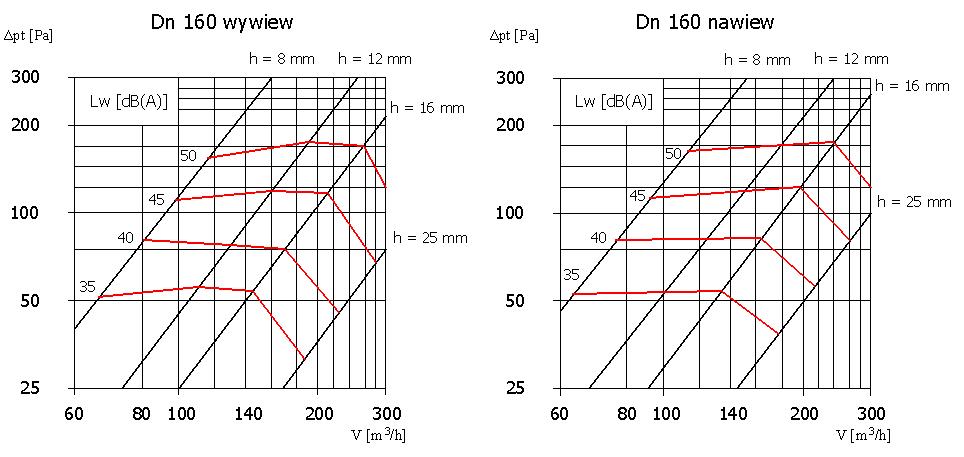

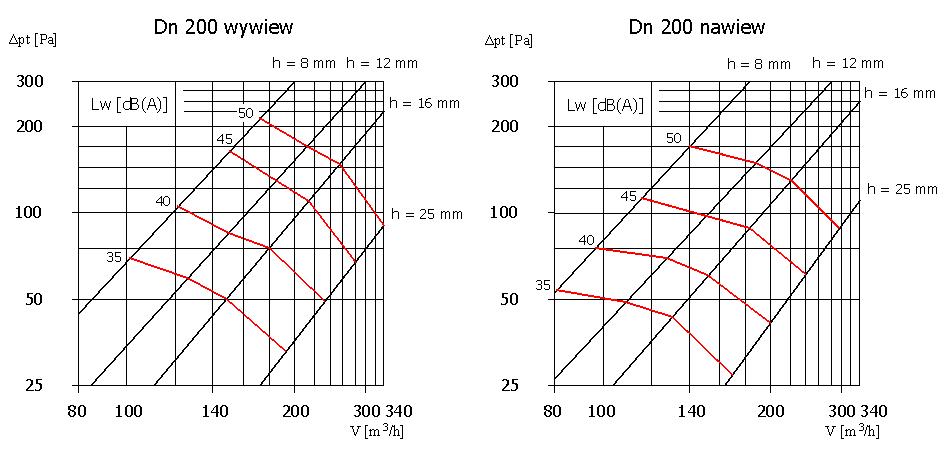

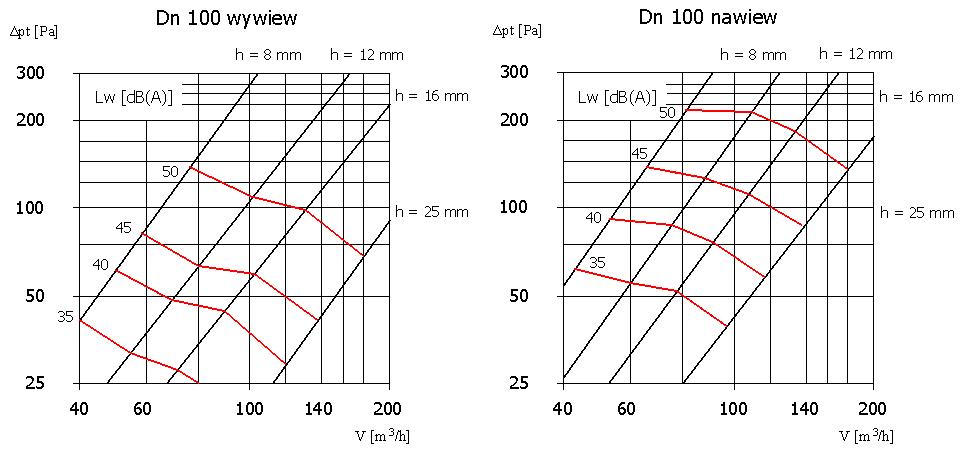

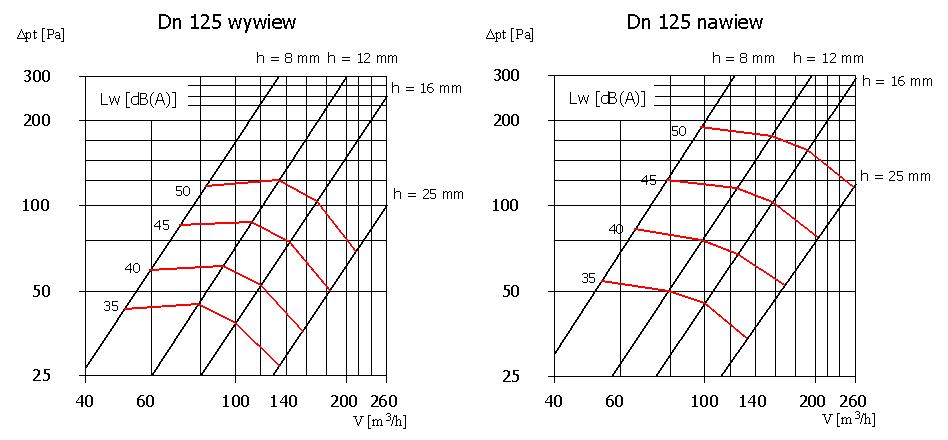

Opory zaworów
a
a
a

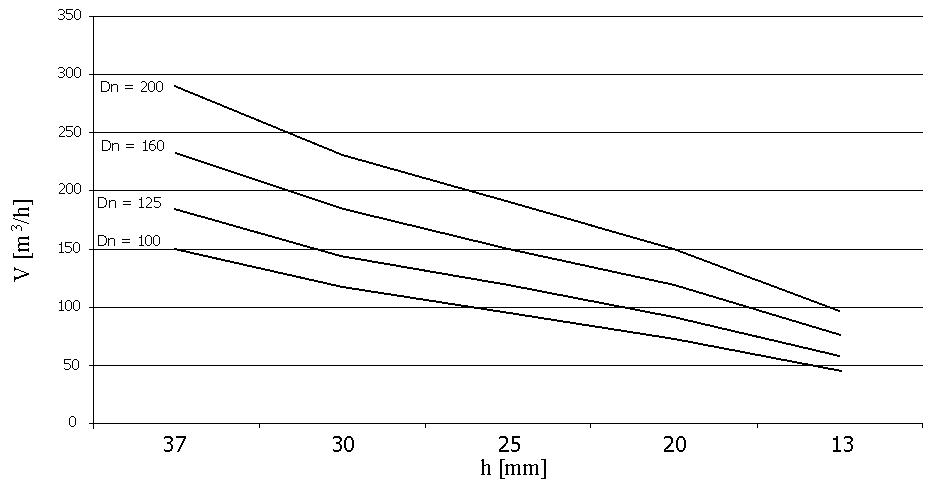

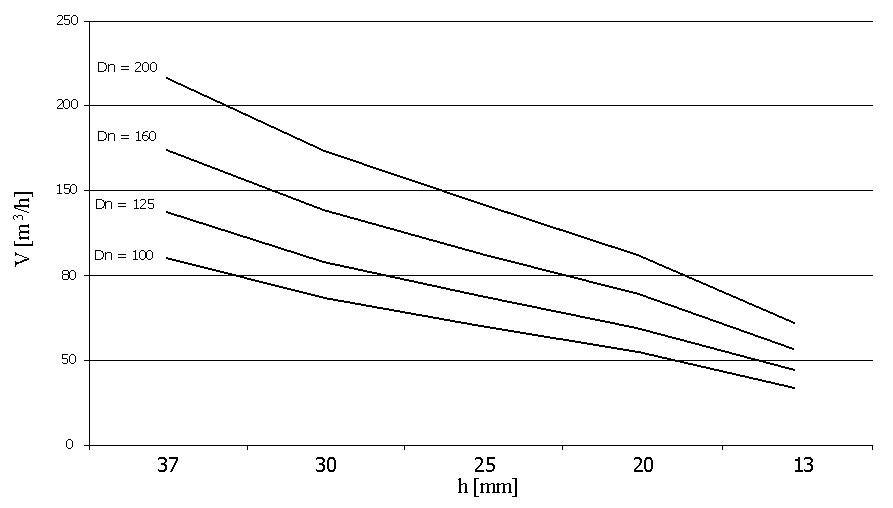

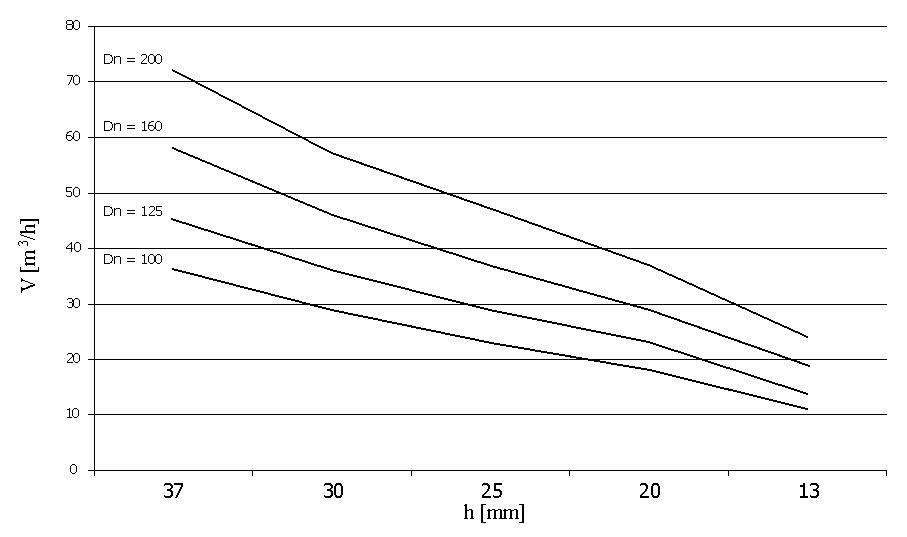

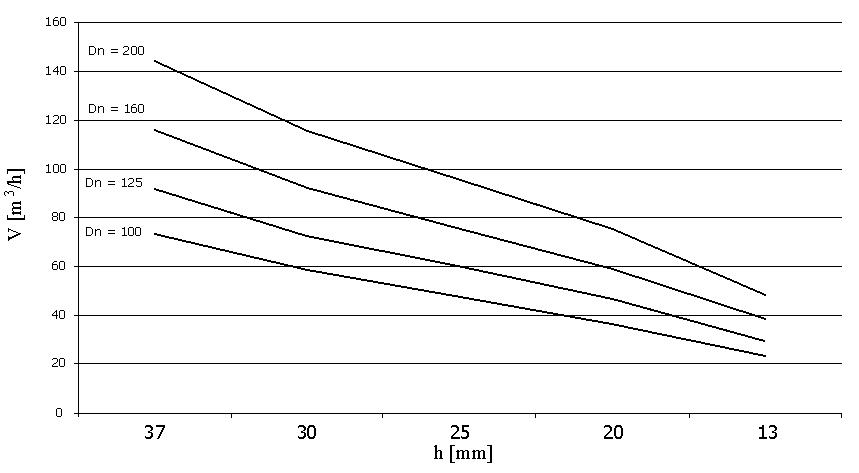

Wykres zależności V od h
a
Wykres zależności V od h
a
Wydatki V dla w = 2 m/s i szczeliny h
Wydatki V dla w = 4 m/s i szczeliny h
Wydatki V dla w = 6 m/s i szczeliny h
Wydatki V dla w = 8 m/s i szczeliny h

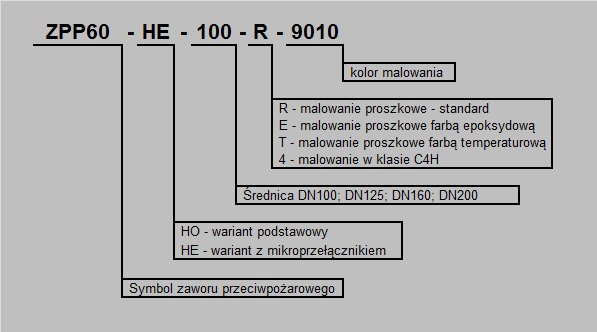

_kod_produktu_v4.png "Zawór przeciwpożarowy zpp60")
