System wentylacji bytowej

Tłumiki rurowe typ RS

Tłumiki rurowe typ RS

Zastosowanie:

Tłumiki akustyczne kanałowe o przekroju kołowym typu RS są przeznaczone do tłumienia hałasu w instalacjach wentylacyjnych i klimatyzacyjnych. Mogą one być stosowane zarówno w sieci kanałów blaszanych, jak też murowanych lub betonowych.
a
a
Konstrukcja:

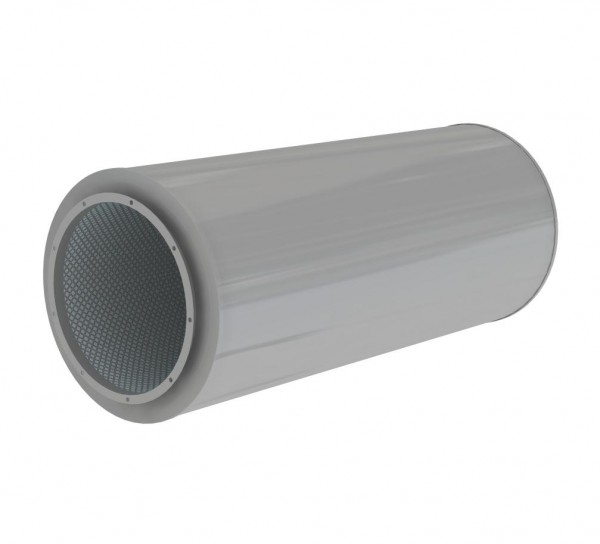

Obudowa tłumika wykonana jest z blachy stalowej ocynkowanej. Wewnątrz obudowy znajduje się wkład dźwiękochłonny. Obudowa może posiadać kołnierze przyłączeniowe wykonane z blachy stalowej zgodne z normą PN-EN 12220 i zabezpieczone antykorozyjnie powłoką cynku lub farby. Bardzo często stosuje się połączenie bezkołnierzowe z końcami kanału o wymiarze nypla. Ten sposób połączenia znajduje zastosowanie w ciągach wentylacyjnych typu SPIRO. Wkład dźwiękochłonny typu absorpcyjnego stanowi wełna mineralna, osłonięta od wewnątrz perforowaną blachą stalową ocynkowaną.
Ciężar [kg]
a

  Dw   [mm]

   Dz    [mm]

L [mm]

1000

1250

1500

100

200

7

- -

300

11

- -

125

225

8

- -

325

12

- -

160

260

10

12 14

360

14

17 20

200

300

12

14 16

400

16

19 22

250

350

14

16 19

450

19

22 26

315

415

17

20 24

515

23

27 31

355

455

19

23 26

555

25

30 34

400

500

22

26 30

600

28

33 38

450

550

24

29 33

650

31

36 41

500

600

27

32 37

700

34

40 46

Długości nie uwzględnione w powyższej tabeli nie są produkowane.
Ciężar podany w tabeli należy traktować jako ciężar orientacyjny.
