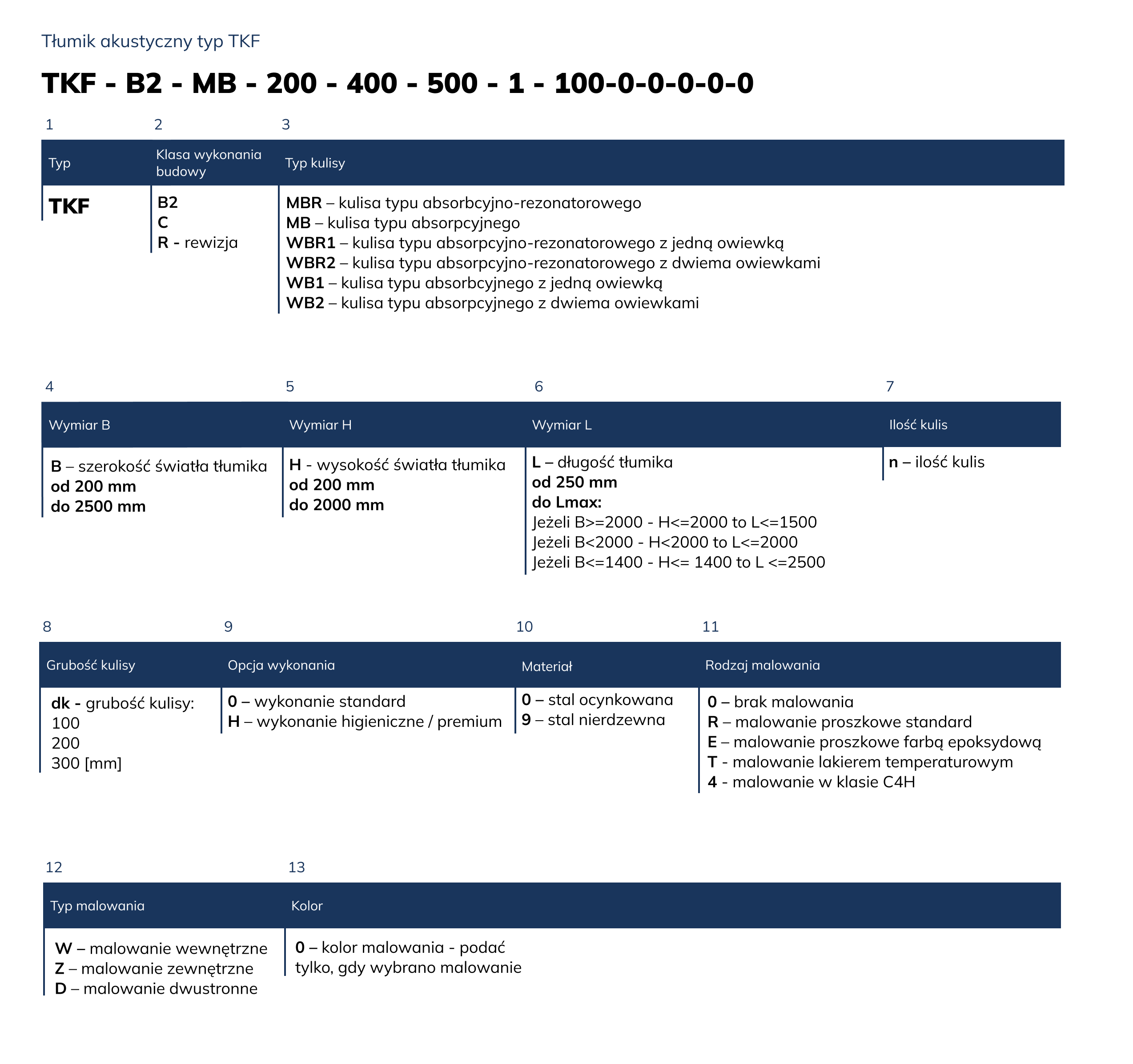

Tłumiki akustyczne prostokątne i kanałowe TKF



Zastosowanie:

Tłumiki akustyczne kanałowe o przekroju prostokątnym są przeznaczone do tłumienia hałasu w instalacjach wentylacyjnych i klimatyzacyjnych. Mogą one być stosowane zarówno w sieci kanałów blaszanych, jak też murowanych lub betonowych.


Konstrukcja:

Tłumik składa się z obudowy oraz przykładowych, niżej wymienionych rodzajów kulis:

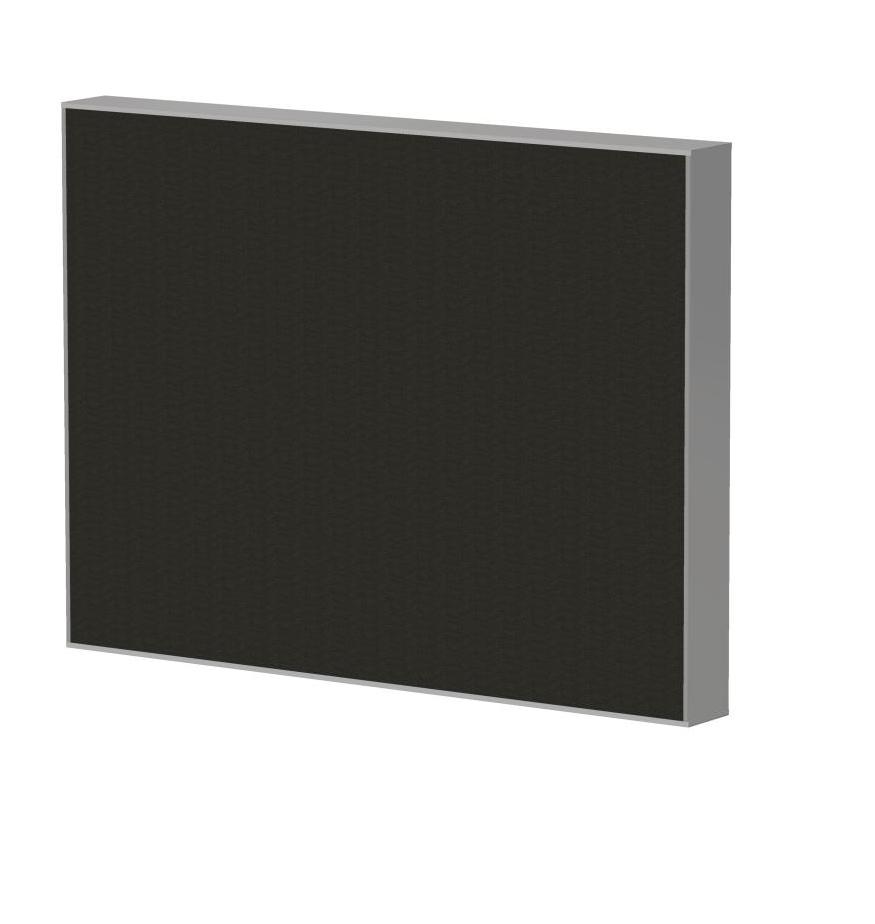

Kulisa MB jest kulisą typu absorpcyjnego

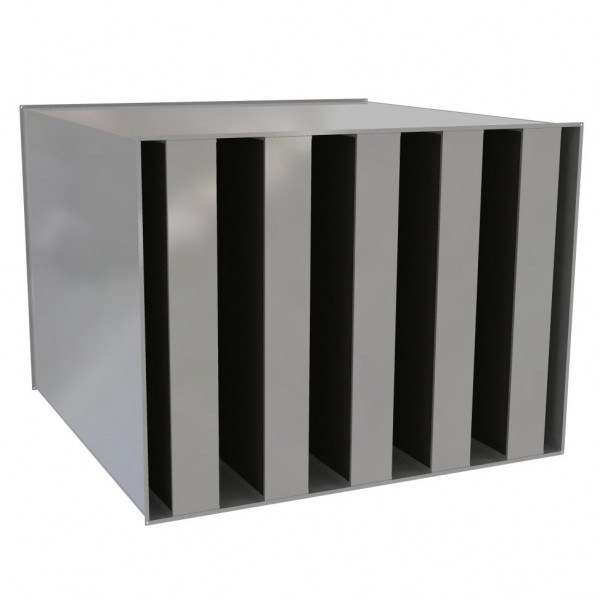

Tłumik prostokątne kanałowe TKF

Składa się z ramy okalającej, wykonanej z blachy stalowej ocynkowanej oraz z kombinacji niepalnych płyt wełny mineralnej, stanowiącej wkład dźwiękochłonny, który absorbuje energię akustyczną. Zewnętrzna powierzchnia wkładu dźwiękochłonnego pokryta jest specjalną tkaniną, która zabezpiecza kulisę przed odrywaniem cząstek wełny mineralnej przy prędkości przepływu powietrza do 20 m/s. Kulisy tego typu znajdują zastosowanie przy tłumieniu hałasu szczególnie w zakresie średnich i wysokich częstotliwości.

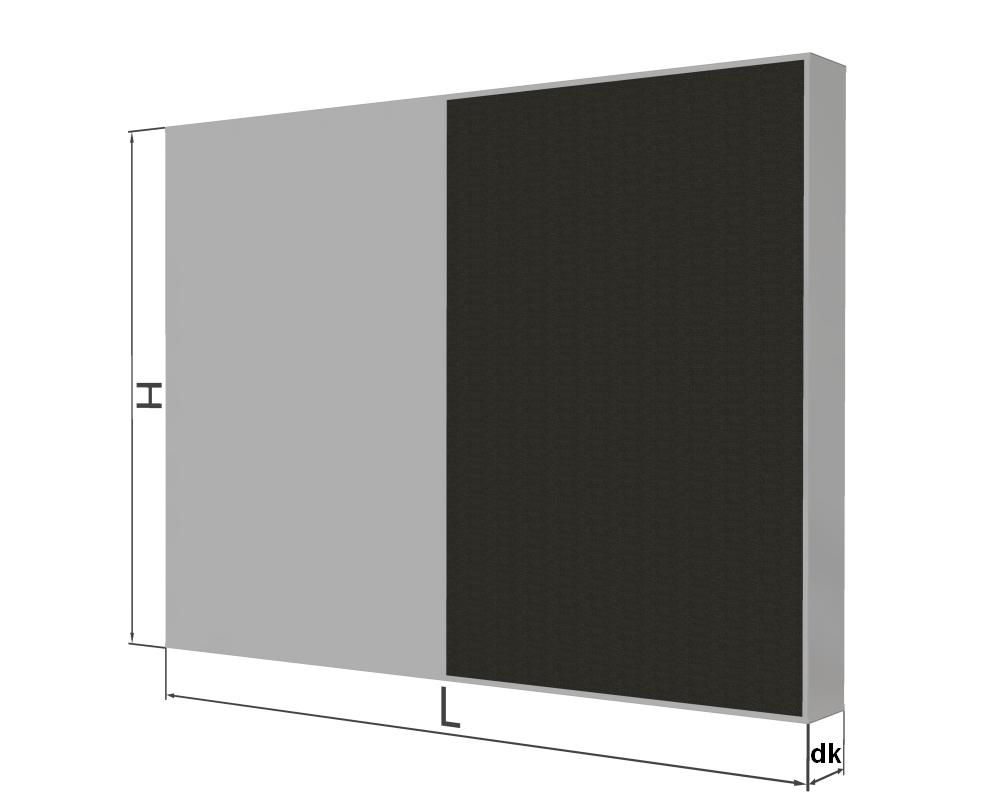

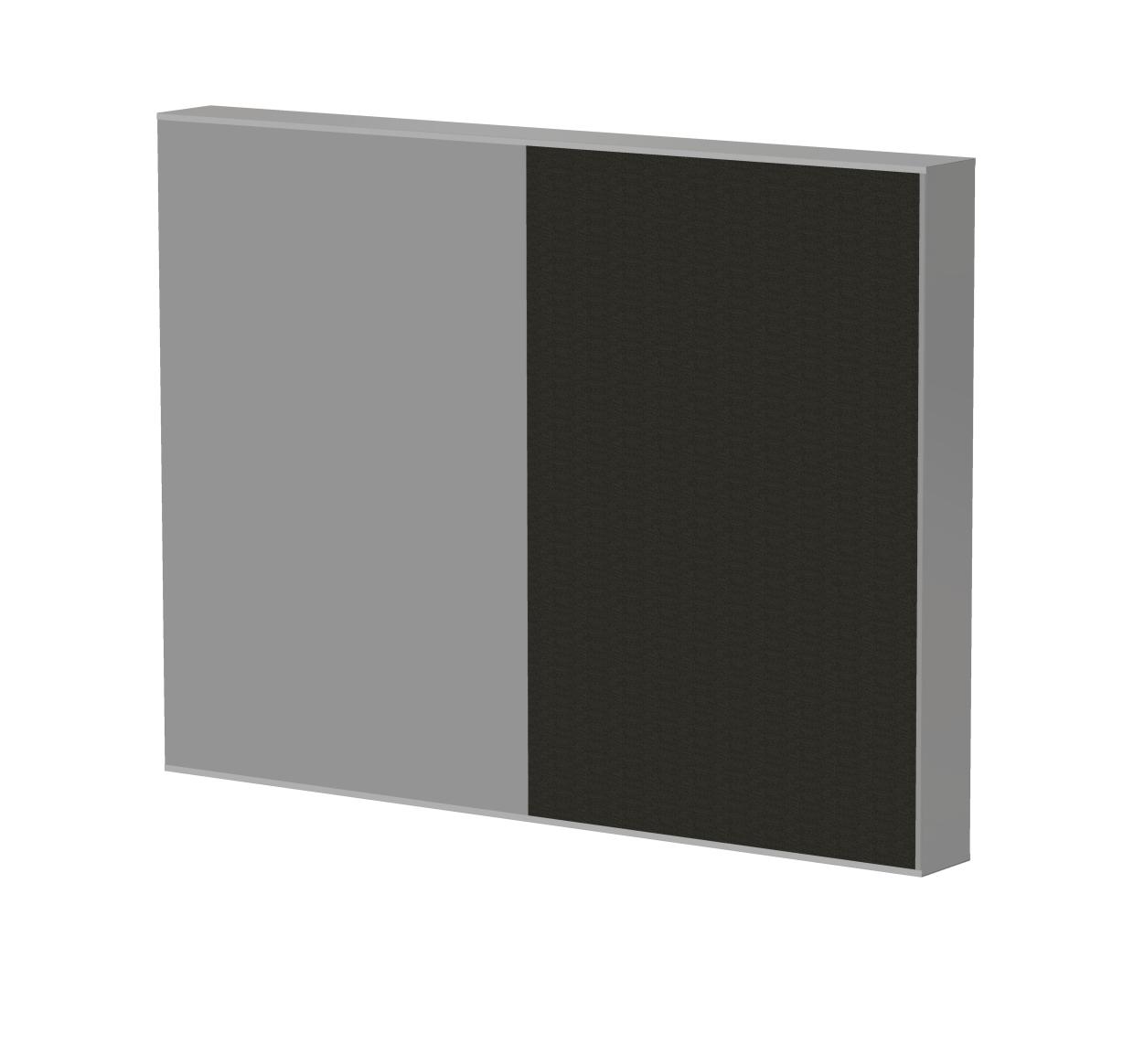

Kulisa MBR jest kulisą typu absorpcyjno-rezonatorowego

Wykonana jest podobnie jak kulisa MB, z tą jednak różnicą, że wkład dźwiękochłonny po obu stronach kulisy jest przysłonięty blachą stalową ocynkowaną na połowie powierzchni kulisy. Kulisy te  należy stosować przy tłumieniu hałasu w zakresie niskich i średnich częstotliwości. Tłumienie przy wysokich częstotliwościach jest również wystarczające.





Kulisa WB jest kulisą typu absorpcyjnego z owiewkami.

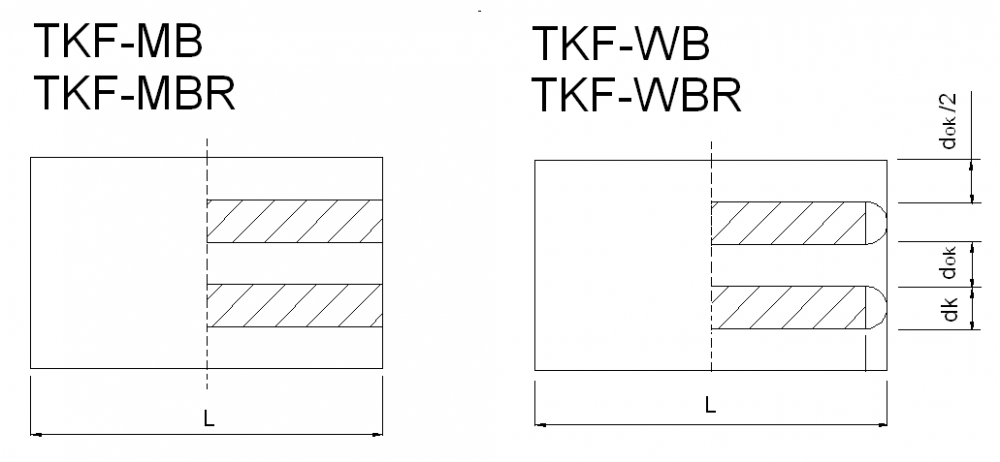

Budowa kulisy jest analogiczna do budowy kulisy typu MB. Zastosowano dodatkowy element w postaci owiewki, aby zmniejszyc spadek ciśnienia na tłumiku.

Kulisa WBR jest kulisą typu absorpcyjno-rezonatorowego z owiewkami.

Budowa kulisy jest analogiczna do budowy kulisy tyopu MBR. Zastosowano dodatkowy element w postaci owiewki, aby zmniejszyc spadek ciśnienia na tłumiku.



Wykonanie higieniczne:

Tłumik w wykonaniu higienicznym to tłumik akustyczny stosowany w instalacjach o wysokich wymogach czystości powietrza. Tłumik nadaje się w szczególności do zastosowania w pomieszczeniach gastronomicznych, kuchniach, szpitalach, halach przemysłowych, itp.



Zastosowanie płyt z powłoką z włókna szklanego. Powłokę tę można czyścić mechanicznie, dzięki czemu możliwe jest utrzymanie wnętrza urządzenia w czystości. Płyta wykonana z wełny kamiennej, jednostronnie pokryta okładziną z tkaniny z włókien szklanych. W wykonaniu higienicznym stosuje się uszczelniacz z atestem higienicznym.

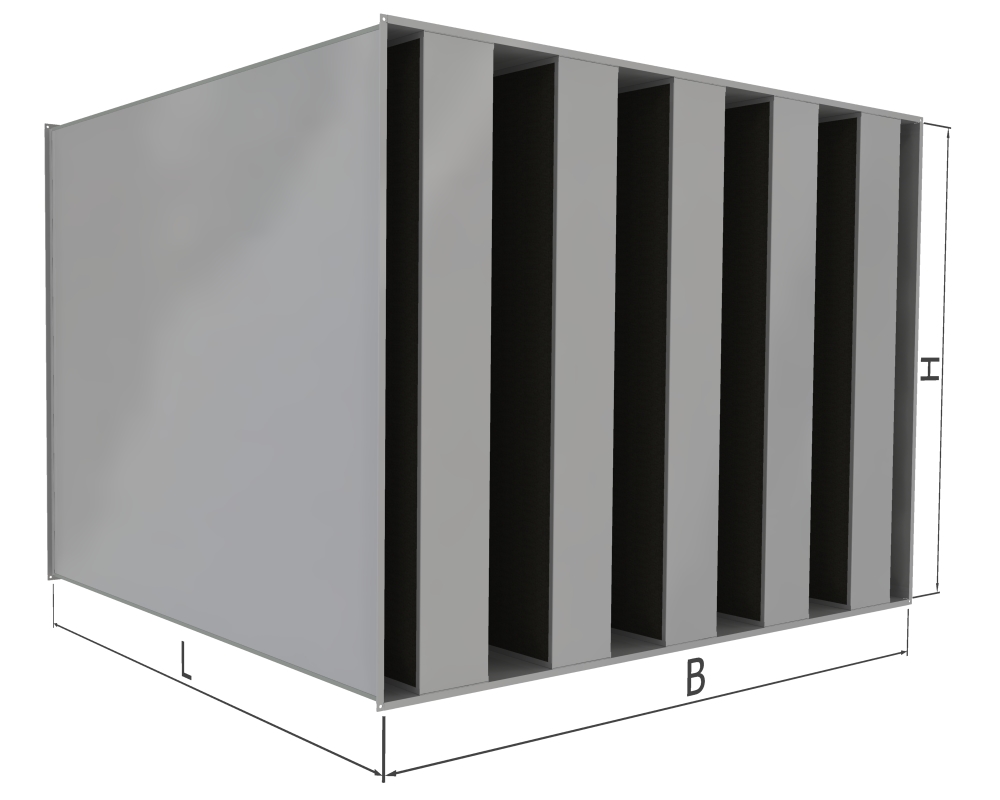

aOrientacyjne ciężary [kg] tłumika typu TKF-MBR z kulisami  200 mm i odstępami między kulisami 100 mm
a

B [mm]

H [mm]

L [mm]

500

1000

1500

2000

300

500

16

27

38

50

1000

31

51

72

93

1500

43

72

106

135

600

500

26

45

64

83

1000

49

82

115

148

1500

67

113

164

209

900

500

37

63

90

117

1000

66

112

158

203

1500

91

153

221

284

1200

500

53

90

127

165

1000

84

142

200

258

1500

115

194

279

358

1500

500

65

110

155

201

1000

102

173

243

313

1500

140

235

337

432
