System Przewodów Oddymiających typu PD

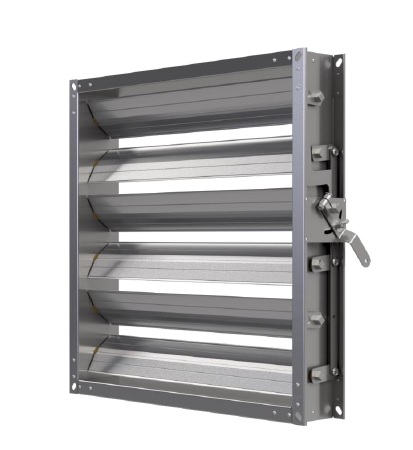

Przepustnica stalowa regulacyjna typ PD-JHG

Przepustnica stalowa regulacyjna typ PD-JHG

Przepustnica regulacyjna typu PD-JHG stanowi element systemu stalowych, prostokątnych przewodów oddymiających typu PD obsługujących jedną strefę pożarową i posiada Certyfikat Stałości Właściwości Użytkowych nr 1488-CPR-0535/W oraz deklarowaną klasę odporności ogniowej E600 120 (ho) S1500single.
Przepustnice typu PD-JHG stosowane są w celu regulacji ciągów instalacji wykonanej z przewodów typu PD. Mogą być stosowane zarówno do regulacji przepływu powietrza w instalacjach oddymiających jak i instalacjach o funkcji mieszanej wentylacji bytowej i oddymiającej. Przepustnice wykonywane są w klasie C (do 0,5m2) i B (dla pozostałych wymiarów) szczelności obudowy przepustnicy. Sterowanie stopniem otwarcia przepustnicy realizowane jest wyłącznie ręcznie w przedziale od 30° do 90°.
Przepustnice regulacyjne PD-JGH regulowane mogą być jedynie przez firmę wykonującą regulację instalacji wentylacji oddymiającej. Zmiana nastaw przepustnic po prawidłowo zakończonej regulacji instalacji nie jest dopuszczalna.

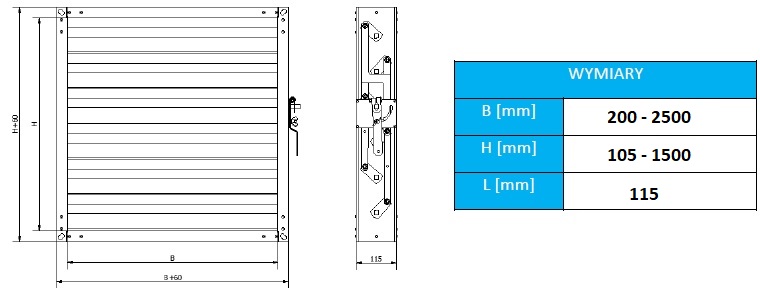

Przepustnica wykonana jest jako współbieżna. Konstrukcja przepustnic z blachy stalowej ocynkowanej. Długość przepustnicy L=115 [mm]. Rozstaw piór co 100 mm. W budowie przepustnicy PD-JHG nie zastosowano żadnego elementu z tworzywa sztucznego. Napęd przenoszony jest za pomocą mosiężnych łożysk oraz prętów stalowych. Sterowanie stopniem otwarcia przepustnicy odbywa się w sposób ręczny. Kąt otwarcia żaluzji przepustnicy jest ograniczony i waha się w przedziale od 30° do 90°.

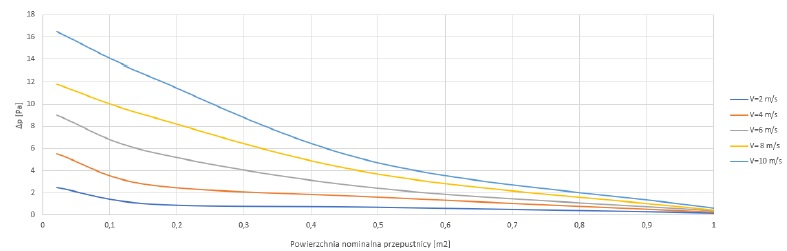

SPADEK CIŚNIENIA DLA PRZEPUSTNIC:

Spadek ciśnienia dla przepustnic powyżej 1m2 (wymiar nominalny) mniejszy niż 1Pa. Wykres dotyczy przepustnic całkowicie otwartych.

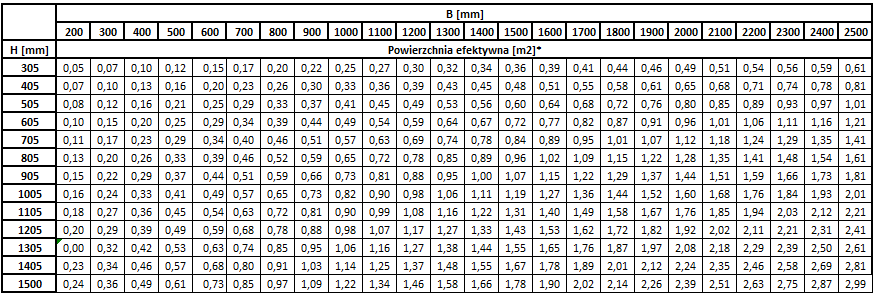

POWIERZCHNIA EFEKTYWNA:

*Powierzchnia efektywna może się różnić od podanej w zakresie +/- 10%
