System Framedic

Nawiewnik powietrza z filtrem absolutnym

Nawiewnik powietrza z filtrem absolutnym

Zastosowanie: Kompaktowa szafa klimatyzacyjna dedykowana jest do klimatyzacji pomieszczeń o najwyższych wymaganiach higienicznych takich jak sale operacyjne, laboratoria farmaceutyczne lub elektroniczne. Dzięki zabudowaniu kompletnego oraz autonomicznego układu przygotowania powietrza zapewnia odpowiednią czystość, temperaturę oraz wilgotność powietrza nawiewanego z zachowaniem wysokosprawnego odzysku ciepła z powietrza wywiewanego.
Kompaktowa szafa klimatyzacyjna dedykowana jest do klimatyzacji pomieszczeń o najwyższych wymaganiach higienicznych takich jak sale operacyjne, laboratoria farmaceutyczne lub elektroniczne. Dzięki zabudowaniu kompletnego oraz autonomicznego układu przygotowania powietrza zapewnia odpowiednią czystość, temperaturę oraz wilgotność powietrza nawiewanego z zachowaniem wysokosprawnego odzysku ciepła z powietrza wywiewanego.
Budowa:
Szafa zbudowana jest w oparciu o przestrzenną ramę z anodowanego aluminium. Panele obudowy wykonane są na zewnątrz ze stali powlekanej, wewnątrz ze stali nierdzewnej. Poszczególne elementy wyposażenia, mające kontakt z powietrzem wentylacyjnym, wykonane są ze stali nierdzewnej lub zabezpieczone są lakierem epoksydowym. Wnętrze obudowy zaprojektowane zostało w sposób minimalizujący miejsca, w których mogłyby gromadzić się zanieczyszczenia. Wewnętrzne powierzchnie obudowy są gładkie i odporne na działanie środków czyszczących, a podłoga w kształcie wanny zapewnia efektywne odprowadzenie kondensatu oraz środków czyszczących. W celu ułatwienia transportu szafa pionowa (FM-V) złożona jest z trzech, a pozioma (FM-H) z czterech modułów.
Aby zapewnić odpowiedni poziom czystości powietrza nawiewanego urządzenie wyposażone jest w układ dwóch kompaktowych filtrów dokładnych klasy F7 oraz F9, dodatkowo sekcje filtrów standardowo posiadają precyzyjne manometry w celu wizualizacji stanu zabrudzenia.
Urządzenie wyposażone jest w dwustopniowy system odzysku ciepła realizowany przez glikolowy układ odzysku ciepła oraz rewersyjną pompęciepła.
W wydzielonym ze strumienia powietrza przedziale znajdują się kompletne układy glikolowego odzysku ciepła, rewersyjnej pompy ciepła oraz elektrodowa wytwornica pary. Takie rozwiązanie umożliwia prowadzenie prac serwisowych i regulacji bez zakłócenia pracy urządzenia.
Szafa klimatyzacji precyzyjnej wyposażona jest w zintegrowany układ automatyki zasilająco-sterującej, zabudowany w przedziale serwisowym, wydzielonym ze strumienia powietrza. W wykonaniu standardowym system umożliwia pełną kontrolę parametrów dostarczanego powietrza, monitoruje stan zabrudzenia filtrów, zapewnia utrzymanie stałego strumienia powietrza o odpowiedniej temperaturze i wilgotności, niezależnie od stanu zabrudzenia filtrów. Układ automatyki umożliwia również komunikację z pozostałymi elementami systemu Framedic oraz zewnętrznym systemem BMS. Wizualizacja pracy szafy klimatyzacji precyzyjnej oraz urządzeń współpracujących, została zapewniona na kolorowym ekranie dotykowym.
Cechy użytkowe:
7 standardowych wielkości o wydajności od 2000 do 9500m3/h,
Modułowa konstrukcja - łatwy tranport,
Wewnętrzne powierzchnie gładkie i odporne na działanie środków czyszczących,
Dwustopniowa filtracja powietrza nawiewanego - filtry dokładne klasy F7 oraz F9,
Dwustopniowy odzysk ciepła - układ odzysku glikolowego oraz rewersyjna pompa ciepła,
Zintegrowany układ automatyki,
Energooszczędne wentylatory z silnikami EC,
Atest higieniczny PZH, certyfikat TUV potwierdzający zgodność z normą DIN 1946-4.

Zastosowanie:

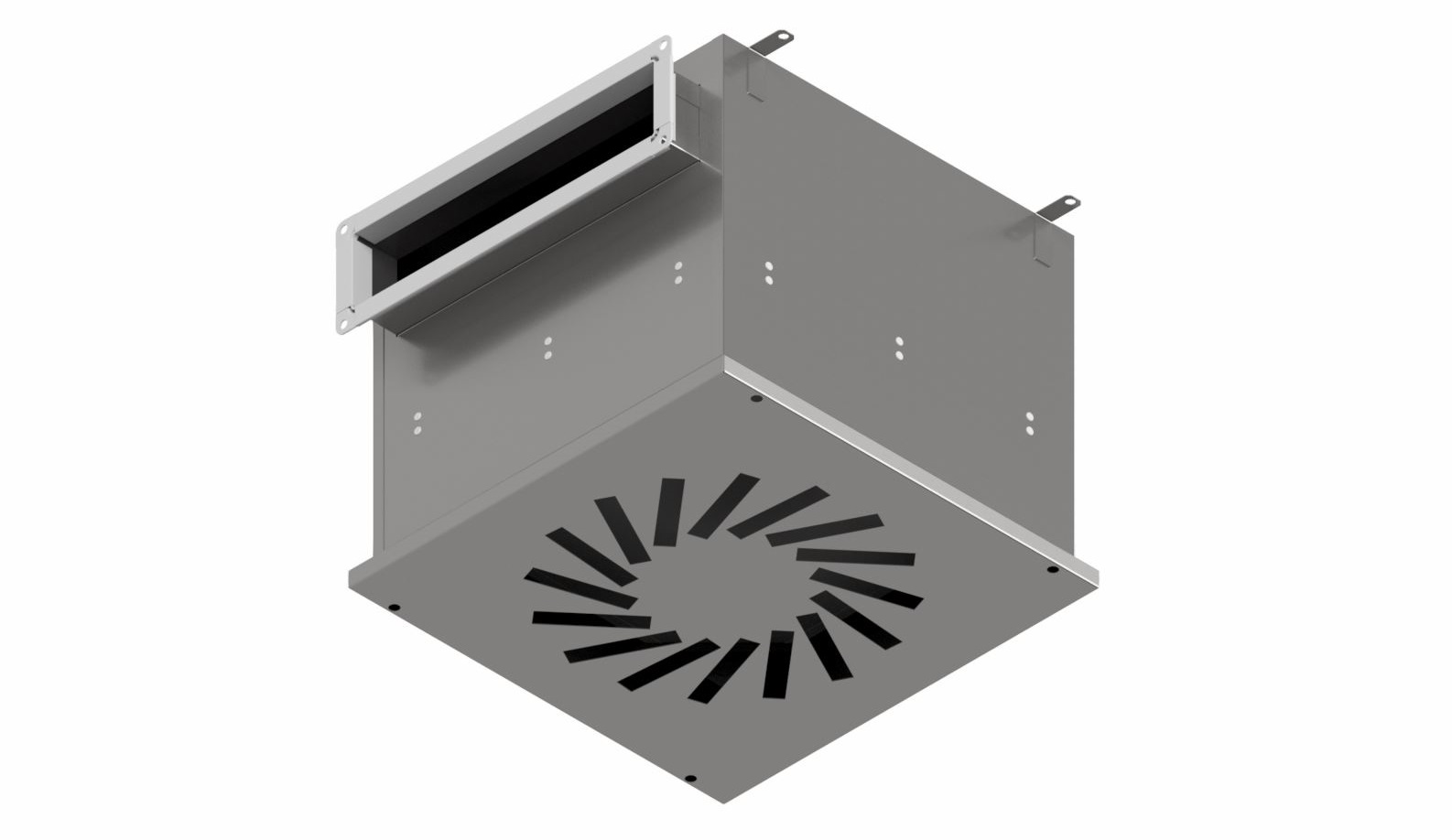

Nawiewnik ST-H11, ST-H13, ST-H14 z filtrem absolutnym HEPA/ULPA jest przewidziany do dystrybucji świeżego powietrza oraz realizacji końcowego stopnia filtracji w pomieszczeniach o najwyższych wymaganiach higienicznych, np. w salach operacyjnych, laboratoriach farmaceutycznych itp.



Budowa:

Nawiewnik wraz ze zintegrowaną skrzynką wykonany jest ze stali nierdzewnej lub ze stali ocynkowanej obustronnie malowanej. Standardowo dostępne są dwie wysokości w zależności od zastosowanego filtra (dostępne grubości filtra: 69 i 150 mm). Wymiana filtra odbywa się od strony czołowej płyty nawiewnej, dostępna jest także wersja z rewizją od góry.


Cechy użytkowe:

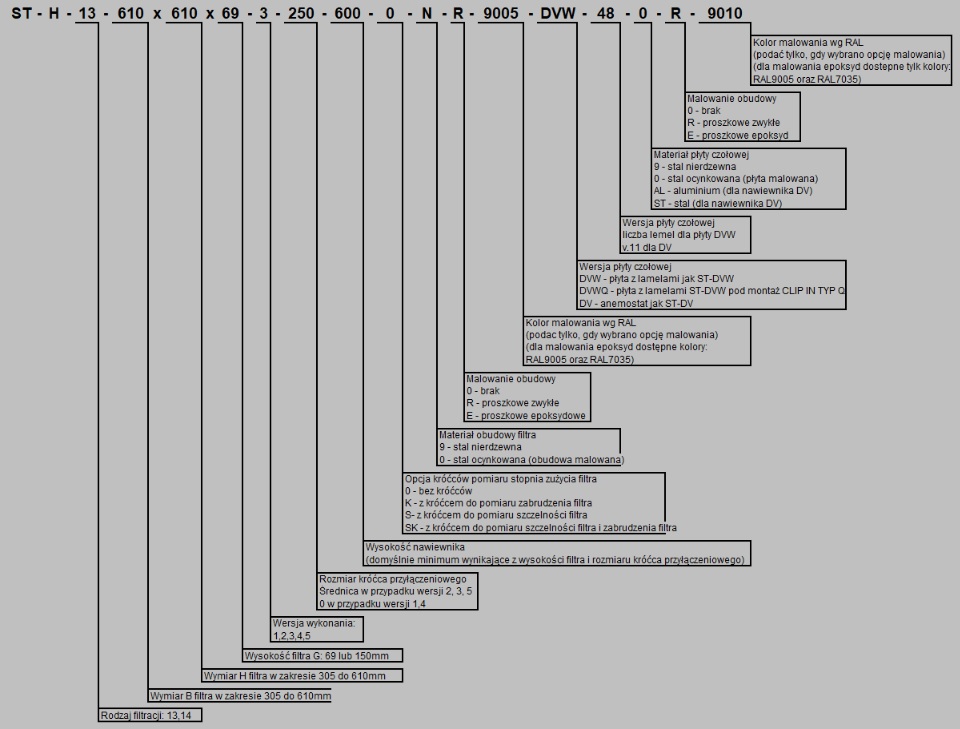

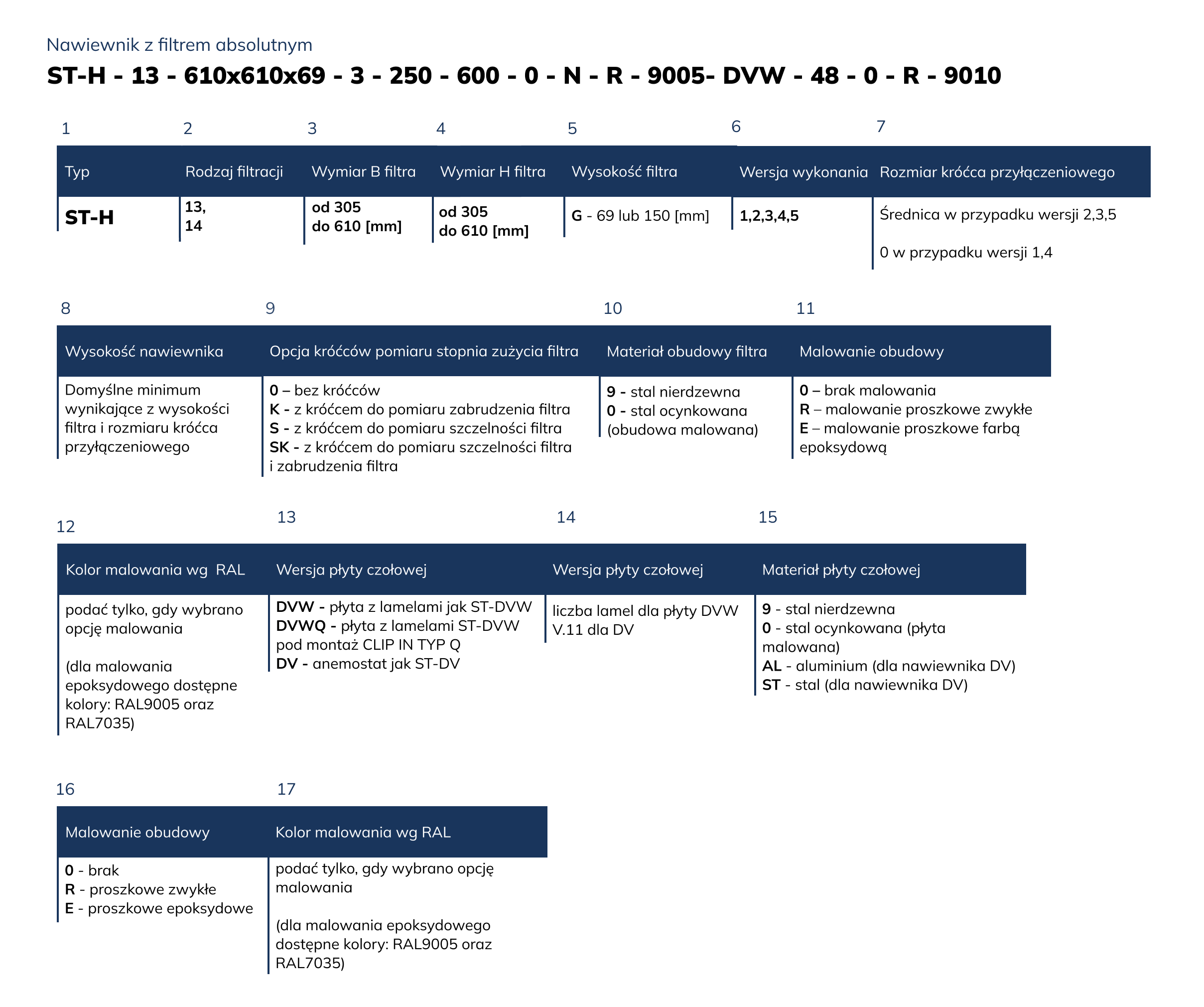

Rozbudowany typoszereg:
- 3 klasy filtracji 11-13,

- 2 grubości filtrów,
- 4 standardowe wymiary,

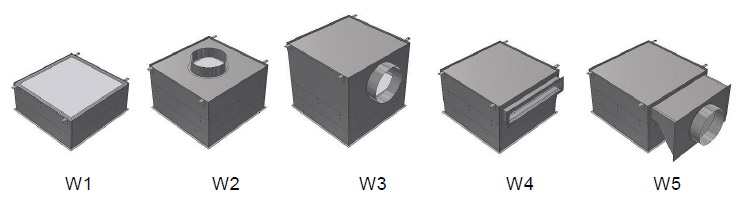

- 5 rodzajów wykonania.

Możliwość personalizacji nawiewnika:
- alternatywne płyty czołowe,
- niestadardowe wymiaryfiltrów,
- malowanie na dowolnykolor z palety RAL.







Możliwość łączenia nawiewników w układy macierzowe o maksymalnych wymiarach do 3000x3000 mm.




Atest higieniczny PZH,
certyfikat TUV, potwierdzający zgodność z normą z VDI 6022-1.

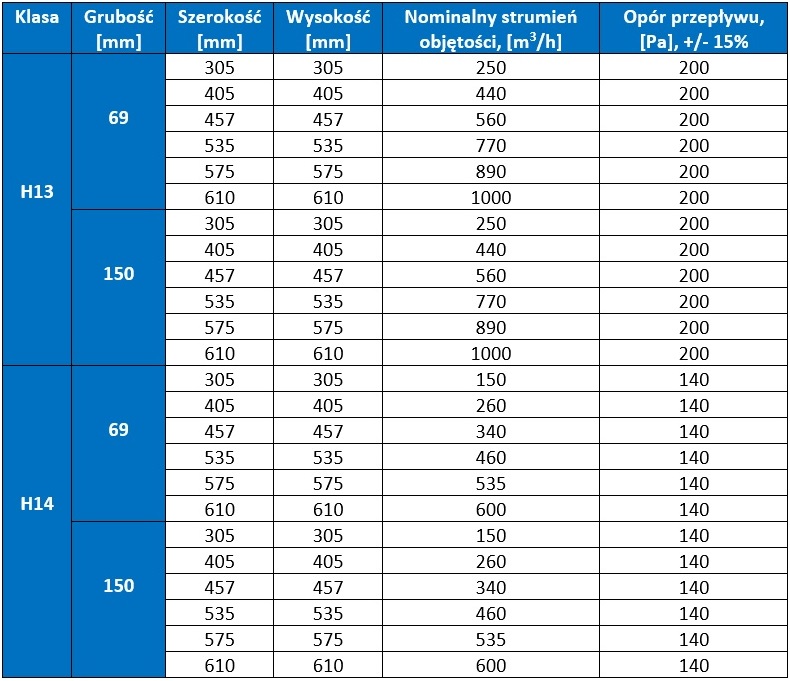

Dane techniczne filtrów

Wymiary:
B x H – wymiary przekroju filtra
G – głębokość filtra

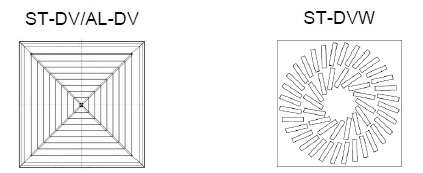

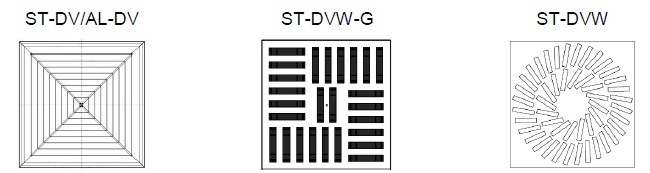

Dostępne opcje płyt czołowych
