System Framedic

Strop laminarny z filtrem HEPA

Strop laminarny z filtrem HEPA

Zastosowanie: Kompaktowa szafa klimatyzacyjna dedykowana jest do klimatyzacji pomieszczeń o najwyższych wymaganiach higienicznych takich jak sale operacyjne, laboratoria farmaceutyczne lub elektroniczne. Dzięki zabudowaniu kompletnego oraz autonomicznego układu przygotowania powietrza zapewnia odpowiednią czystość, temperaturę oraz wilgotność powietrza nawiewanego z zachowaniem wysokosprawnego odzysku ciepła z powietrza wywiewanego.
Kompaktowa szafa klimatyzacyjna dedykowana jest do klimatyzacji pomieszczeń o najwyższych wymaganiach higienicznych takich jak sale operacyjne, laboratoria farmaceutyczne lub elektroniczne. Dzięki zabudowaniu kompletnego oraz autonomicznego układu przygotowania powietrza zapewnia odpowiednią czystość, temperaturę oraz wilgotność powietrza nawiewanego z zachowaniem wysokosprawnego odzysku ciepła z powietrza wywiewanego.
Budowa:
Szafa zbudowana jest w oparciu o przestrzenną ramę z anodowanego aluminium. Panele obudowy wykonane są na zewnątrz ze stali powlekanej, wewnątrz ze stali nierdzewnej. Poszczególne elementy wyposażenia, mające kontakt z powietrzem wentylacyjnym, wykonane są ze stali nierdzewnej lub zabezpieczone są lakierem epoksydowym. Wnętrze obudowy zaprojektowane zostało w sposób minimalizujący miejsca, w których mogłyby gromadzić się zanieczyszczenia. Wewnętrzne powierzchnie obudowy są gładkie i odporne na działanie środków czyszczących, a podłoga w kształcie wanny zapewnia efektywne odprowadzenie kondensatu oraz środków czyszczących. W celu ułatwienia transportu szafa pionowa (FM-V) złożona jest z trzech, a pozioma (FM-H) z czterech modułów.
Aby zapewnić odpowiedni poziom czystości powietrza nawiewanego urządzenie wyposażone jest w układ dwóch kompaktowych filtrów dokładnych klasy F7 oraz F9, dodatkowo sekcje filtrów standardowo posiadają precyzyjne manometry w celu wizualizacji stanu zabrudzenia.
Urządzenie wyposażone jest w dwustopniowy system odzysku ciepła realizowany przez glikolowy układ odzysku ciepła oraz rewersyjną pompęciepła.
W wydzielonym ze strumienia powietrza przedziale znajdują się kompletne układy glikolowego odzysku ciepła, rewersyjnej pompy ciepła oraz elektrodowa wytwornica pary. Takie rozwiązanie umożliwia prowadzenie prac serwisowych i regulacji bez zakłócenia pracy urządzenia.
Szafa klimatyzacji precyzyjnej wyposażona jest w zintegrowany układ automatyki zasilająco-sterującej, zabudowany w przedziale serwisowym, wydzielonym ze strumienia powietrza. W wykonaniu standardowym system umożliwia pełną kontrolę parametrów dostarczanego powietrza, monitoruje stan zabrudzenia filtrów, zapewnia utrzymanie stałego strumienia powietrza o odpowiedniej temperaturze i wilgotności, niezależnie od stanu zabrudzenia filtrów. Układ automatyki umożliwia również komunikację z pozostałymi elementami systemu Framedic oraz zewnętrznym systemem BMS. Wizualizacja pracy szafy klimatyzacji precyzyjnej oraz urządzeń współpracujących, została zapewniona na kolorowym ekranie dotykowym.
Cechy użytkowe:
7 standardowych wielkości o wydajności od 2000 do 9500m3/h,
Modułowa konstrukcja - łatwy tranport,
Wewnętrzne powierzchnie gładkie i odporne na działanie środków czyszczących,
Dwustopniowa filtracja powietrza nawiewanego - filtry dokładne klasy F7 oraz F9,
Dwustopniowy odzysk ciepła - układ odzysku glikolowego oraz rewersyjna pompa ciepła,
Zintegrowany układ automatyki,
Energooszczędne wentylatory z silnikami EC,
Atest higieniczny PZH, certyfikat TUV potwierdzający zgodność z normą DIN 1946-4.

Strop laminarny - zastosowanie:

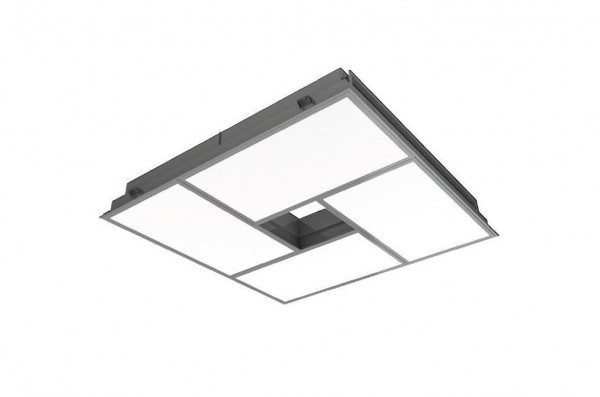

Strop laminarny FM-S z filtrem absolutnym HEPA przeznaczony jest do dystrybucji powietrza w salach operacyjnych. Zapewnia laminarny (niskoturbulentny) przepływ wyporowy nad polem operacyjnym.




Budowa:

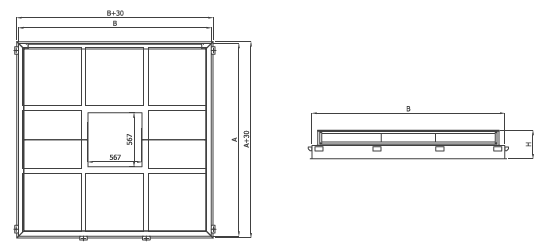

Obudowa stropu laminarnego wykonana jest ze stali nierdzewnej, a wewnętrzne powierzchnie są w pełni gładkie i odporne na działanie środków czyszczących. Nawiew powietrza odbywa się przez płyty czołowe wykonane z blachy perforowanej. Wielkości FM-S-21 – FM-S-33 zaprojektowane zostały w formie monobloku, natomiast FM-S-42 - FM-S-55 dzielą się na łatwe w transporcie i montażu moduły.

Standardowo dostępne są dwa rodzaje filtrów absolutnych: H13 oraz H14. Wymiana filtrów odbywa się od strony czołowych płyt nawiewnych. Konstrukcja umożliwia także montaż lampy bezcieniowej (nie dotyczy wielkości FM-S-21 oraz FM-S-22).

Rozmieszczenie króćców przyłączeniowych należy potwierdzić przy zamówieniu.



Strop laminarny z filtrem HEPA - cechy użytkowe:

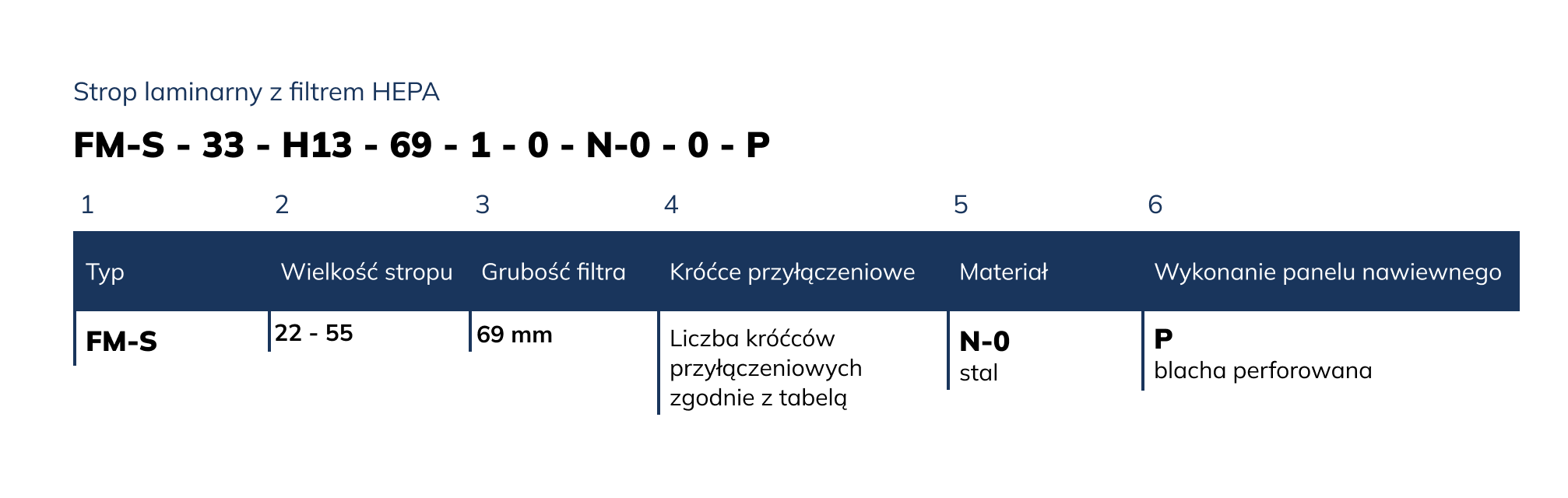

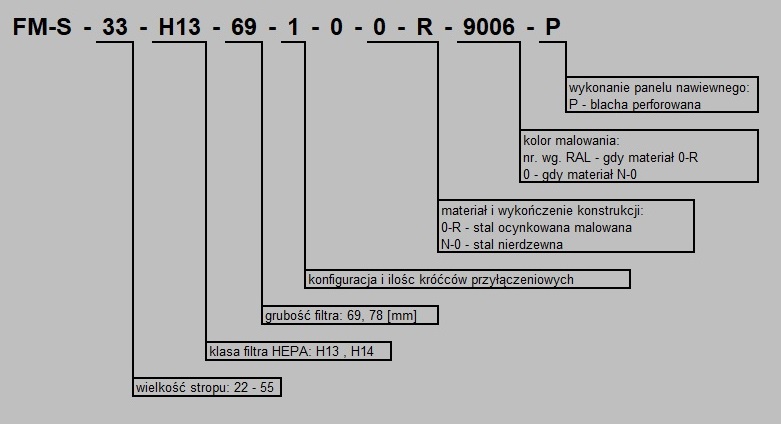

Rozbudowany typoszereg:
- 2 klasy filtracji H13-H14
- 2 grubości filtrów,

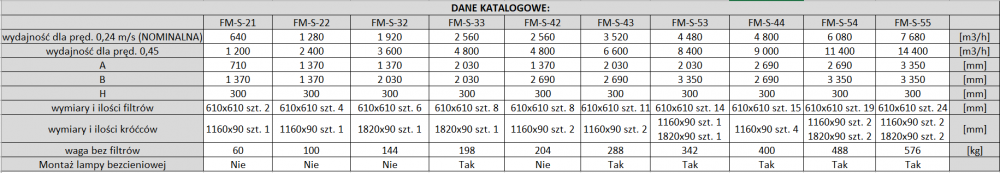

- 10 standardowych wielkości.


Wewnętrzne powierzchnie gładkie i odporne na działanie środków czyszczących.




Atest higieniczny PZH,
certyfikat TUV potwierdzający zgodność
z normą DIN 1946-4.

Możliwość wykonania stropu o niestandardowych wymiarach.
