Podstawy dachowe

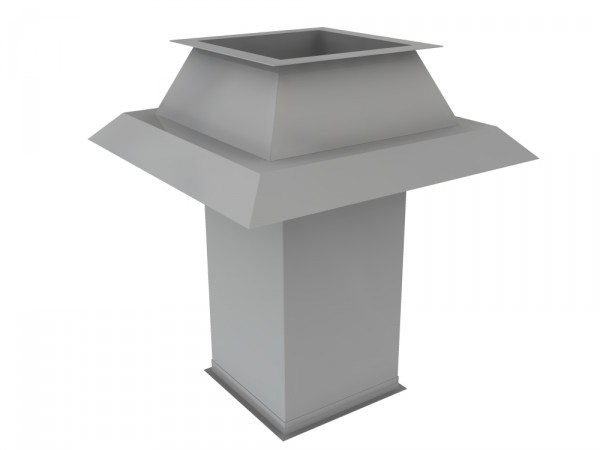

Podstawa prostokątna typ  A

Podstawa prostokątna typ A

Podstawy dachowe stanowią elementy nośne wentylatorów dachowych, czerpni powietrza lub
wyrzutni dachowych. Dają możliwość łatwego montażu w/w urządzeń z elementami przyłącznymi o
przekroju prostokątnym.
Zastosowanie:

Podstawy dachowe stanowią elementy nośne wentylatorów dachowych, czerpni powietrza lub wyrzutni dachowych. Dają możliwość łatwego montażu w/w urządzeń z elementami przyłącznymi o przekroju prostokątnym.
a
a
Konstrukcja:

Wykonane z blachy stalowej ocynkowanej

Kołnierze z profila wg systemu METU:
a
  • dla wielkości do 950 mm profil o wysokości 20 mm,
  • dla wielkości powyżej 950 mm profil o wysokości 30 mm.

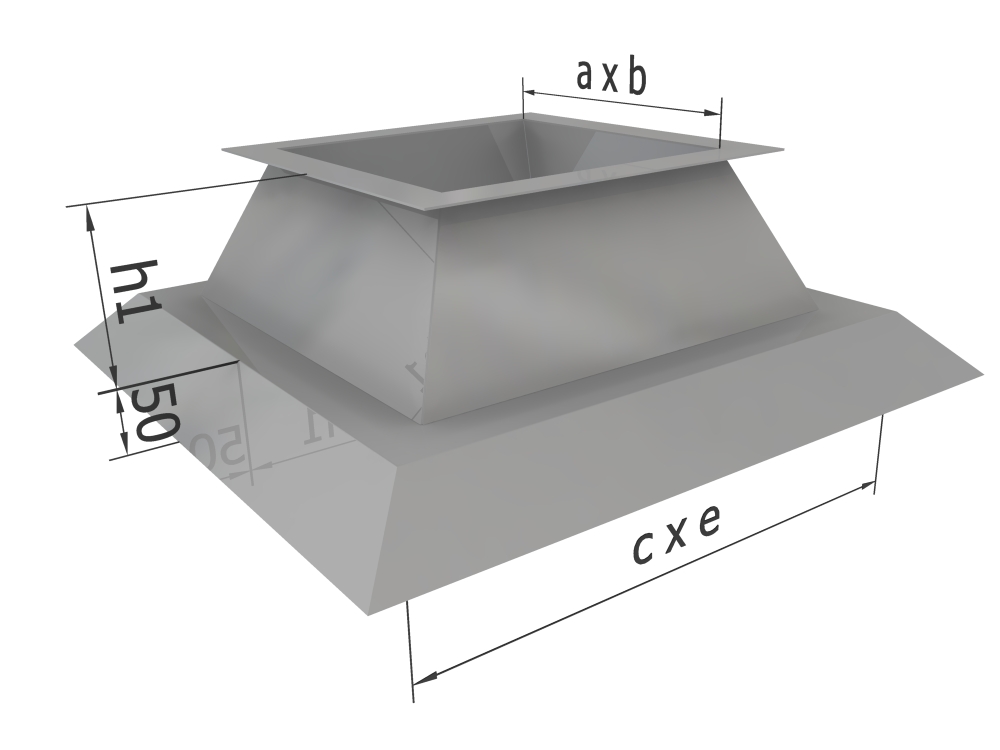

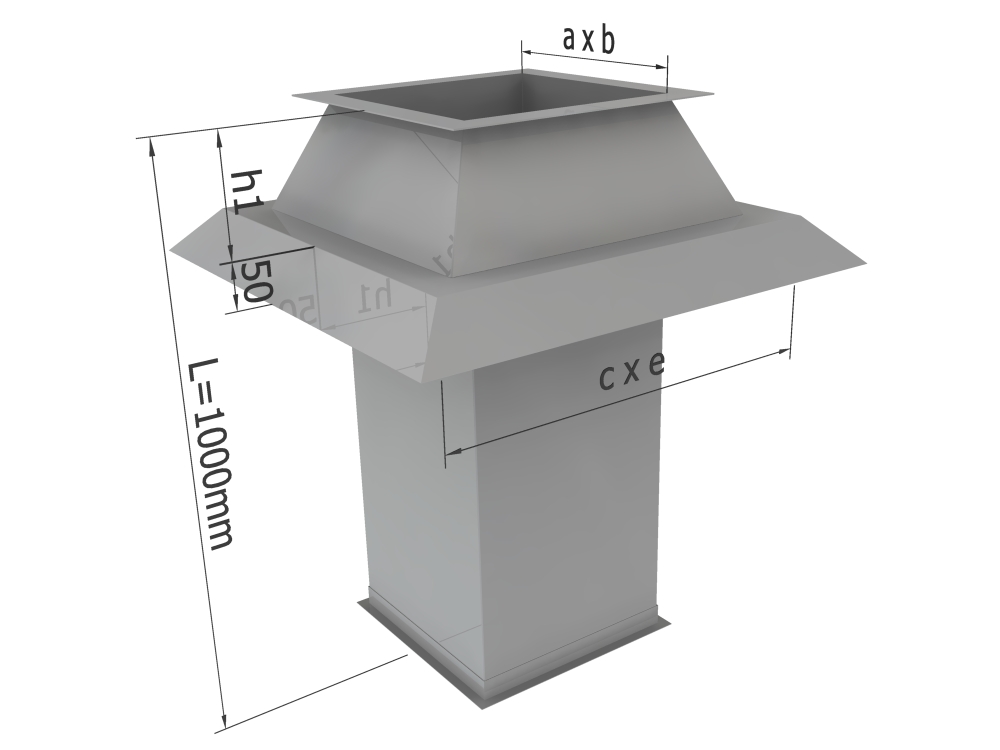

     Typ A/I                                                            Typ A/II



a
Główne wymiary podstaw dachowych typ A/I , A/II
a

Wielkość a x b

Wymiary

Ciężar podstawy

Ciężar podstawy

c

e h1

A/I

A/II *

  [mm]

[mm]

[kg]

[kg]

300 x 300

535

535

150

5,30

13,35

400 x 400

660

660

175

7,10

17,80

500 x 500

785

785

205

9,10

22,45

600 x 600

910

910

230

11,25

27,25

800 x 800

1060

1060

230

15,60

32,00

1000 x 1000

1410

1410

230

25,75

59,50

1200 x 1200

1510

1510

230

30,20

70,60

 * ciężar podstawy z kanałem o długości L = 1000 mm

     Typ A/I                                                            Typ A/II





Podstawa prostokątna typ  APodstawa prostokątna typ  A
