Kratka ST-Z-STR

Kratka ST-Z-STR

Kratki ST-Z-STR wykonane są z profili z blachy stalowej oraz siatki stalowej ciągnionej o oczkach 4,5x9 [mm] lub 7x15 [mm]. Mocowane są za pomocą widocznych wkrętów. Malowane są proszkowo na dowolny kolor z palety RAL (standardowo RAL9010).
Wyposażenie dodatkowe:
Kratki mogą być wyposażonewjedną z nasadek specjalnych:
ST-E-G – regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami
ST-E-SE – nieruchome kierownice pionowe, regulacja ilości powietrza za pomocą uchylnej klapy
ST-E-M – regulacja ilości powietrza łopatkami pojedynczo ustawialnymi od przodu
ST-E-SS – przepustnica szczelinowa, maksymalnie 50%wolnego przekroju
Kratki można zamówić z ramką montażową.

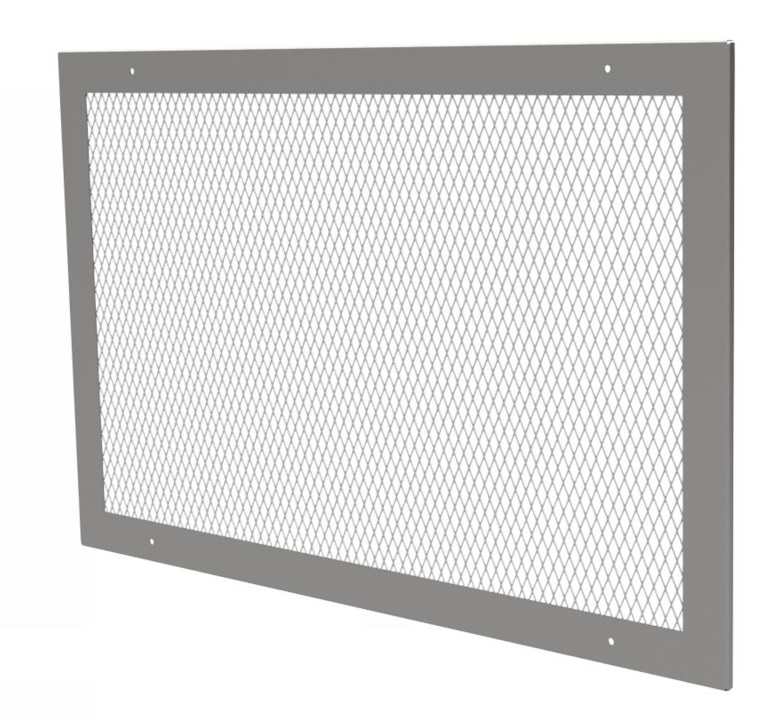

ST-Z-STR - stalowa kratka wyciągowa z siatką metalową


Konstrukcja:

Kratki ST-Z-STR wykonane są z profili z blachy stalowej oraz siatki stalowej ciągnionej o oczkach 4,5 x 9 [mm] lub 7 x 15 [mm]. Mocowane są za pomocą widocznych wkrętów. Malowane są proszkowo na dowolny kolor z palety RAL (standardowo RAL9010).


Wyposażenie dodatkowe:

Kratki mogą być wyposażone w nasadkę specjalną ST-E-G regulującą ilość powietrza przeciwbieżnie sprzężonymi łopatkami.

Kratki można zamówić z ramką montażową.

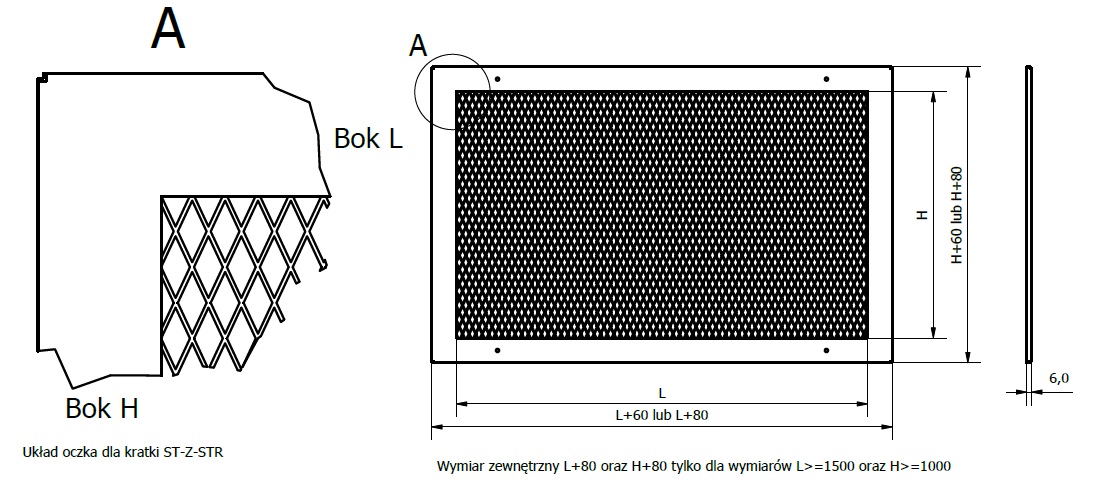

Dostępne wymiary oraz powierzchnie efektywne:



Wielkośc H/L

[mm]

ST-Z-STR   siatka 4,5x9

[m2]

ST-Z-STR   siatka 7x15

[m2]

75

225

0,0087

0,0100

325

0,0127

0,0144

425

0,0168

0,0194

525

0,0209

0,0241

625

0,0250

0,0288

825

0,0331

0,0382

1025

0,0413

0,0476

1225

0,0494

0,0570

125

225

0,0156

0,0180

325

0,0229

0,0264

425

0,0303

0,0349

525

0,0376

0,0433

625

0,0449

0,0518

825

0,0596

0,0687

1025

0,0743

0,0856

1225

0,0890

0,1026

225

225

0,0295

0,0339

325

0,0433

0,0499

425

0,0572

0,0659

525

0,0710

0,0819

625

0,0849

0,0979

825

0,1126

0,1298

1025

0,1403

0,1618

1225

0,1680

0,1937

325

325

0,0637

0,0734

425

0,0841

0,0969

525

0,1045

0,1204

625

0,1248

0,1639

825

0,1656

0,1909

1025

0,2064

0,2379

1225

0,2471

0,2849

425

425

0,1110

0,1279

525

0,1379

0,1589

625

0,1648

0,1899

825

0,2186

0,2520

1025

0,2724

0,3140

1225

0,3262

0,3760

525

525

0,1713

0,1975

625

0,2047

0,2360

825

0,2716

0,3131

1025

0,3384

0,3901

1225

0,4053

0,4672



Kratka ST-Z-STR
