Nasadki regulacyjne
Wielkości:
Nasadki wykonywane są w zakresie wymiarowym dostosowanym do kratki na której mogą zostać zamontowane.
W przypadku stosowania nasadki do kratki o długości większej lub równej 525 [mm] wyposażonej w kryte mocowanie głębokość każdej nasadki wynosi co najmniej 75 [mm] .
Nasadki typu SS wykonywane są tylko w wielkościach typowych, maksymalnie do rozmiaru 1225x325 [mm].
Nasadek typu SS nie można stosować w kratkach z krytym mocowaniem.
Konstrukcja:
Nasadki wykonane są z profili z blachy stalowej.
Zamocowanie:
Nasadki mocowane są do kratki za pomocą nitów zrywalnych. Konkretne typy nasadek montuje się tylko w odpowiednich do tego kratkach.
Nasadki specjalne ST-E-G mają możliwość samodzielnego montażu.
Nasadki typu G, SG, WG można wykonać w wersji skośnej przeznaczonej do montażu wyłącznie na kratce STR-S oraz STR-W. W takim wypadku w zamówieniu należy po symbolu nasadki dopisać (S).
| Typy nasadek: |
|---|
Nasadki wykonywane są w wariantach:

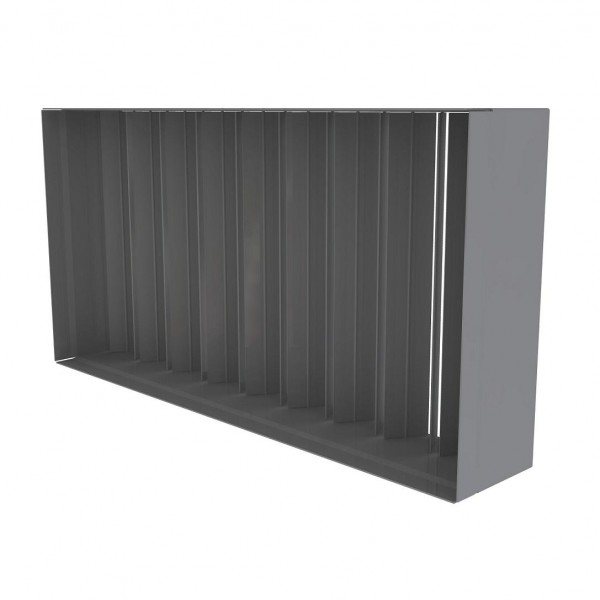

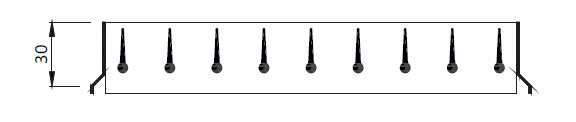

- Nasadka typu S pojedynczo ustawialne kierownice pionowe

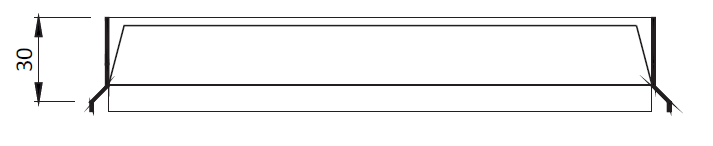

- Nasadka typu W pojedynczo ustawialne kierownice poziome

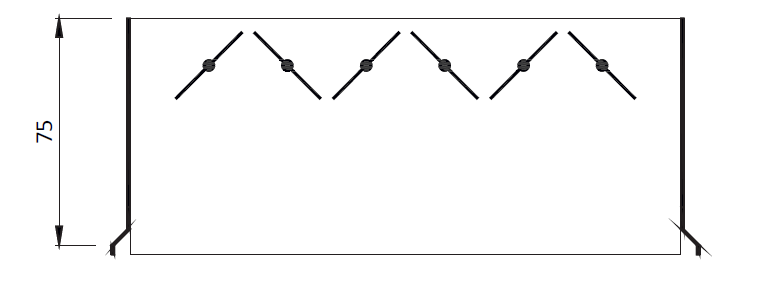

- Nasadka typu G regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami, możliwe wykonanie jako G(S)

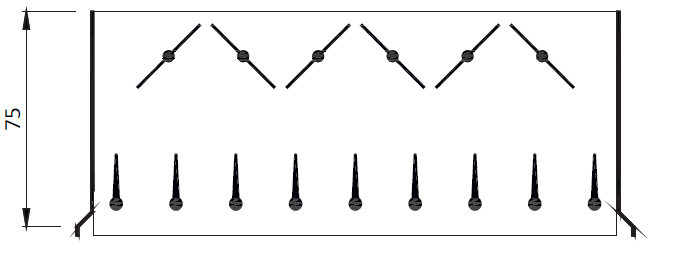

- Nasadka typu SG pojedynczo ustawialne kierownice pionowe , regulacja ilościowa powietrza przeciwbieżnie sprzężonymi łopatkami , możliwe wykonanie jako SG(S)

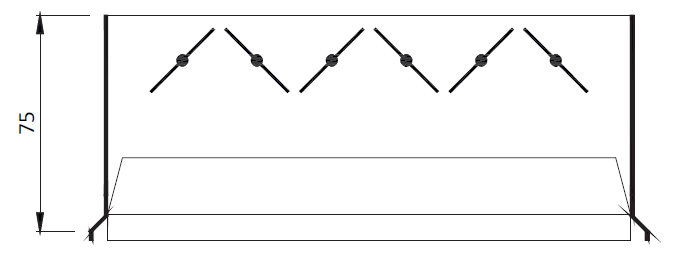

- Nasadka typu WG pojedynczo ustawialne kierownice pionowe , regulacja ilościowa powietrza przeciwbieżnie sprzężonymi łopatkami , możliwe wykonanie jako WG(S)

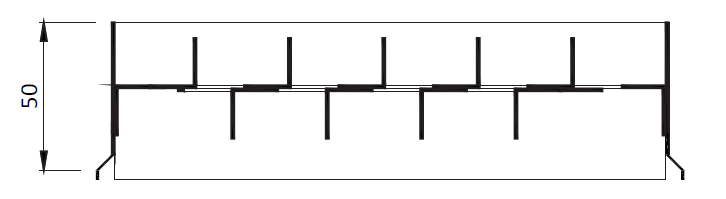

- Nasadka typu SS przepustnica szczelinowa , maksymalnie 50% wolnego przekroju
Nasadki specjalne (do ST-Z-STR lub samodzielnego montażu):

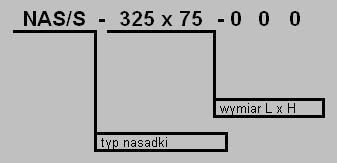

L - długość nominalna kratki , H - wysokość nominalna kratki

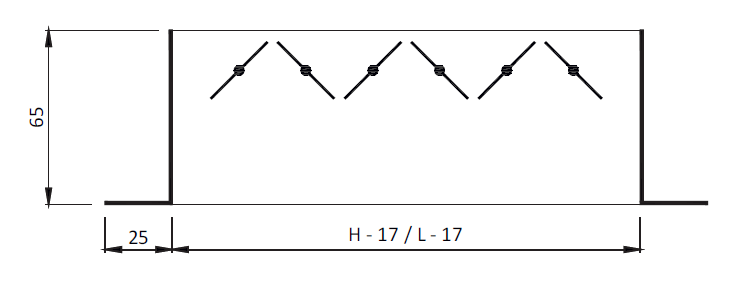

- Nasadka typu ST-E-G regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami
