Chłodnice wodne

Chłodnice wodne

Kanałowe chłodnice wodne służą do utrzymania precyzyjnie określonej temperatury powietrza napływającego do pomieszczeń w okresie letnim. Wymienniki cechują się dużą mocą chłodniczą przy spadku ciśnienia przepływającego powietrza nieprzekraczającym 50Pa.

Zalecenie:
Z uwagi na możliwość spadku temperatury w instalacji w trakcie postoju urządzenia zaleca się, w przypadku wymienników wodnych, stosowanie czynnika niezamarzającego.






4 wielkości wymienników
wodnych i freonowych


elementy pomiarowe w zestawie


kompaktowe rozmiary


łatwy montaż









ZAKRES DOSTAWY:

  • wymiennik kanałowy w obudowie izolowanej
  • zawór regulacyjny z siłownikiem
  • kanałowy czujnik temperatury





Kod

Typ

Vmax [m3/h]

Pmax* [kW]

Maksymalny przepływ czynnika

Spadek ciśnienia czynnika [kPa]

Liczba rzędów

Zawór z siłownikiem

OS-ONYX-CW-200

Wodny

500

3,4

0,14

15,1

4

EXT-SW-E152V4C2

OS-ONYX-CW-315

1000

6,6

0,20

10,5

EXT-SW-E152V4C3

OS-ONYX-CW-355

1500

10,1

0,44

24,1

EXT-SW-E152V4C3

OS-ONYX-CW-400

2300

16,0

0,72

18,4

EXT-SW-E202V4C7

* moc wymienników podana dla Vmax przy założeniu chłodzenia powietrza o parametrach 30° 45% i maksymalnego przepływu czynnika chłodniczego. Czynniki chłodniczy - woda o temp. 7/12°C, przepływ czynnika w l/s.





Konstrukcja

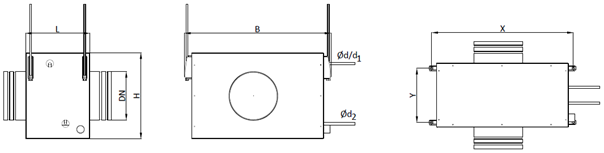

Obudowa wymiennika wykonana jest ze stali lakierowanej, izolację termiczną i akustyczną stanowi pianka PE o grubości 20 mm. Obudowa posiada zintegrowane uchwyty montażowe umożliwiające podwieszenie za pomocą prętów gwintowanych i nakrętek M8. Taca ociekowa ze stali nierdzewnej wyposażona w króciec odpływowy o średnicy 30 mm.





Kod

Typ

Wymiary [mm]

Obj. [dm3]

Masa [kg]

B

H

L

Dn

X

Y

d

OS-ONYX-CW-200

Wodny

597

352

263

200

577

220

3/8”

0,9

21

OS-ONYX-CW-315

Wodny

702

452

263

315

682

220

1/2”

1,6

22

OS-ONYX-CW-355

Wodny

762

552

263

355

742

220

3/4”

2,4

38

OS-ONYX-CW-400

Wodny

872

652

263

400

852

220

1”

5,1

42






OS-ONYX-CW-200

OS-ONYX-CW-315



OS-ONYX-CW-355

OS-ONYX-CW-400
