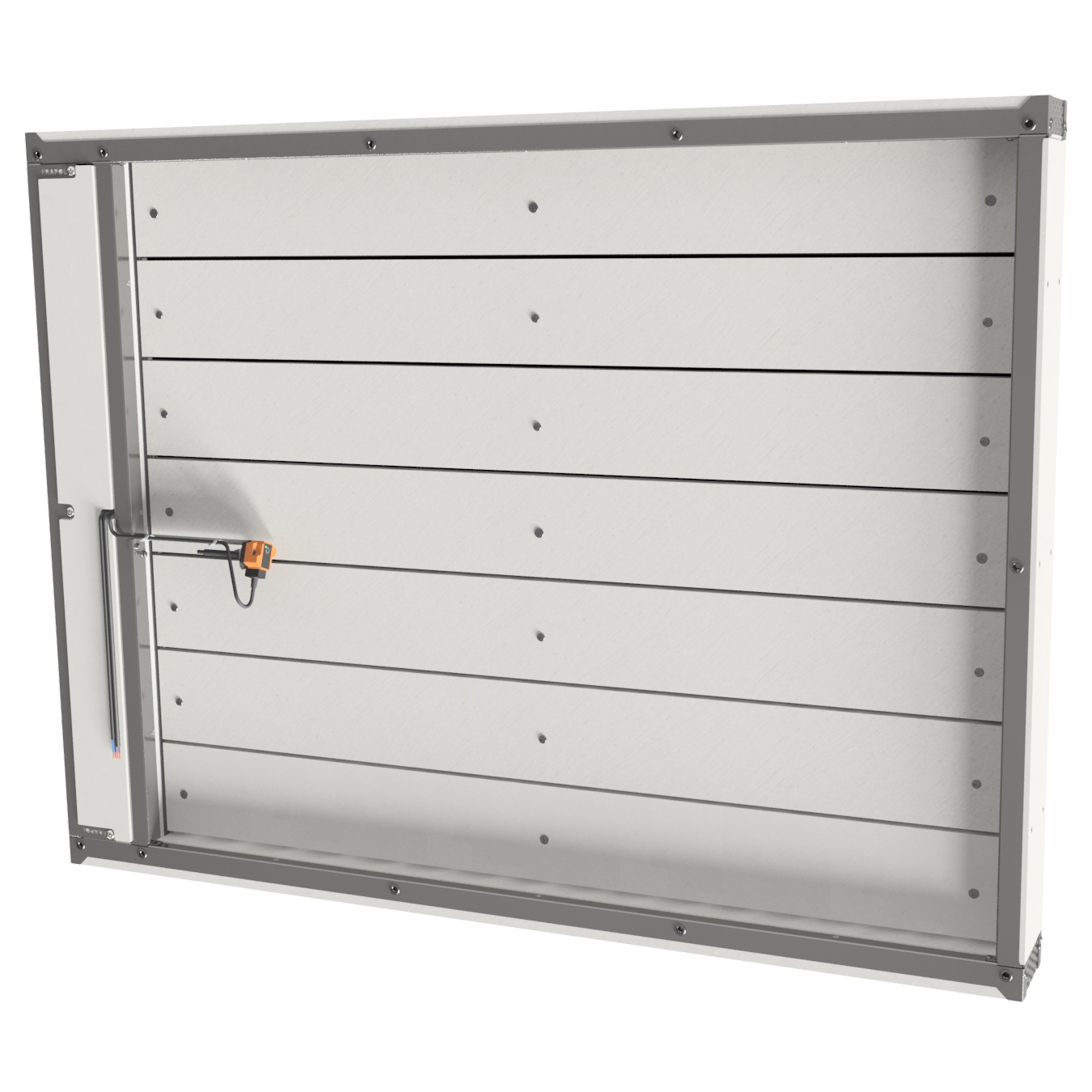

Wielopłaszczyznowa przeciwpożarowa klapa odcinająca KWF

Wielopłaszczyznowe przeciwpożarowe klapy odcinające typu KWF o odporności pożarowej do EI ₁₂₀ (ve i ↔ o) S i przekroju prostokątnym z ruchomymi lamelami z układem cięgien oraz siłownikiem elektrycznym ze sprężyna powrotna, przeznaczone są do stosowania w obiektach budowlanych, w systemach wentylacji ogólnej i klimatyzacyjnej w celu zachowania odporności ogniowej strefy pożarowej. Możliwy jest także montaż klapy typu KWF w przegrodzie budowlanej z maskownicą lub kratką wentylacyjną zamontowaną z jednej lub obu stron.

Zadaniem wielopłaszczyznowej klapy odcinającej KWF jest powstrzymywanie ognia, temperatury i dymu przed przeniesieniem się pożaru na kolejne strefy pożarowe przez system przewodów wentylacyjnych. Klapy odcinające stosowane są w miejscach przejść kanałów klimatyzacyjnych lub wentylacyjnych przez przegrody budowlane stanowiące elementy oddzielenia przeciwpożarowego. Podczas normalnej pracy klapa utrzymywana jest w pozycji otwartej, po pojawieniu się zagro­żenia pożarem klapa zamyka się na podstawie sygnału z wyzwalacza termoelektrycznego po prze­kroczeniu temperatury i/lub po otrzymaniu sygnału z centrali sterowania ppoż. Zadziałanie czujnika temperatury lub odcięcie zasilania siłownika powoduje zamknięcie klapy.

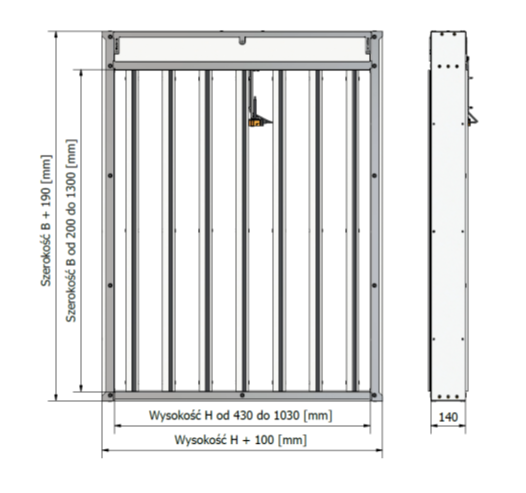

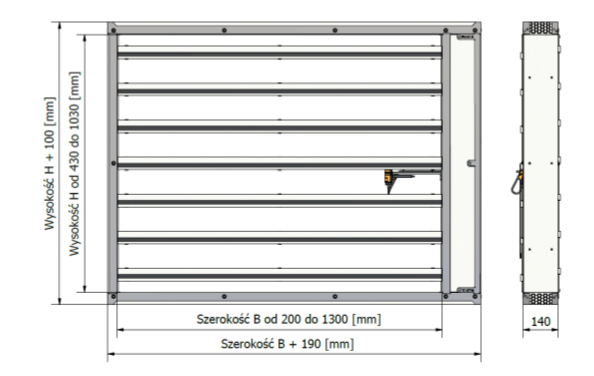

W konfiguracji klapy bez kanałów przyłączeniowych  możliwy jest montaż w przegrodzie budowlanej klapy, gdzie z jednej strony budowlanej może być zamontowana maskownica lub kratka wentylacyjna. Montaż może następować również z jednej lub obu stron klapy w funkcji transferowej, Urządzenie może służyć do doprowadzania świeżego powietrza do przestrzeni zadymionej lub oddymianej. W przypadku klapy działającej w funkcji transferowej, po aktywacji systemu sygnalizacji pożaru, klapa pozostaje w pozycji otwartej do momentu osiągnięcia temperatury wyzwolenia termicznego wyzwalacza (termo-wyłącznika). Klapy przeciwpożarowe typu KWF mogą być stosowane w przegrodach budowlanych pionowych, zarówno z poziomą, jak i pionową osią obrotu, z możliwością umiejscowienia siłownika od góry lub od dołu.

• Certyfikat Stałości Właściwości Użytkowych 1488-CPR-1187/W
• Deklaracje Właściwości Użytkowych nr 25/01, wydaną przez Producenta

KONSTRUKCJA:

Klapy KWF składają się z korpusu o przekroju prostokątnym, wykonanego z płyt wapniowo-silikatowych Promatect, wzmocnionych ramą ze stali ocynkowanej. Konstrukcja obejmuje również przegrodę odcinającą, uszczelki, łożyska przegrody odcinającej, oś napędu, elementy napędowe oraz elementy przeniesienia napędu. Dodatkowo, klapy wyposażone są w wyzwalacz termiczny oraz szereg elementów pomocniczych, takich jak wsporniki, zaczepy, elementy łączne i inne. Otwieranie i utrzymywanie przegrody klapy w pozycji otwartej, a także jej zamykanie realizowane jest jednym z siłowników elektrycznych serii BFL, BFN, BF produkcji szwajcarskiej firmy Belimo. Siłowniki analogowe mogą być zasilane napięciem 24V DC/AC lub 230V AC. Siłowniki znajdują się w wydzielonej komorze do których dostęp zapewniają drzwi rewizyjne znajdujące się po obu stronach klapy.

• Korzyści

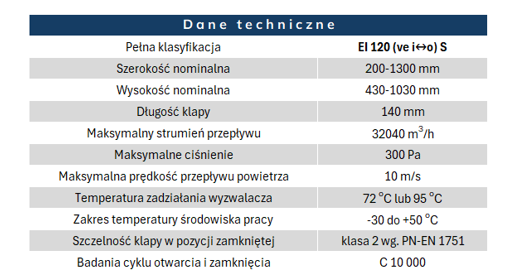

• Dane techniczne

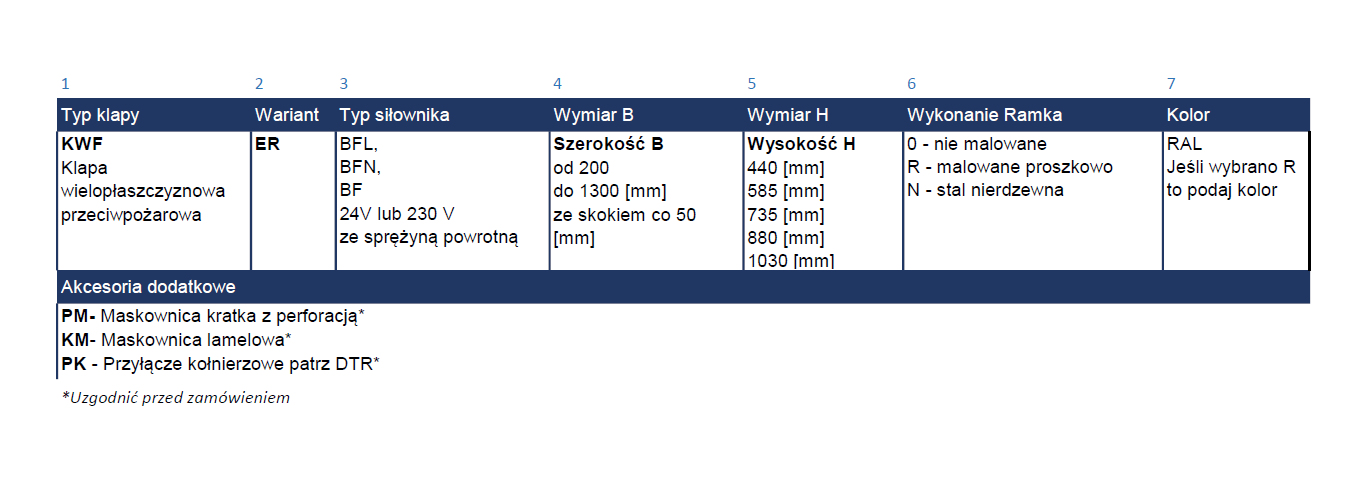

• Typoszereg
