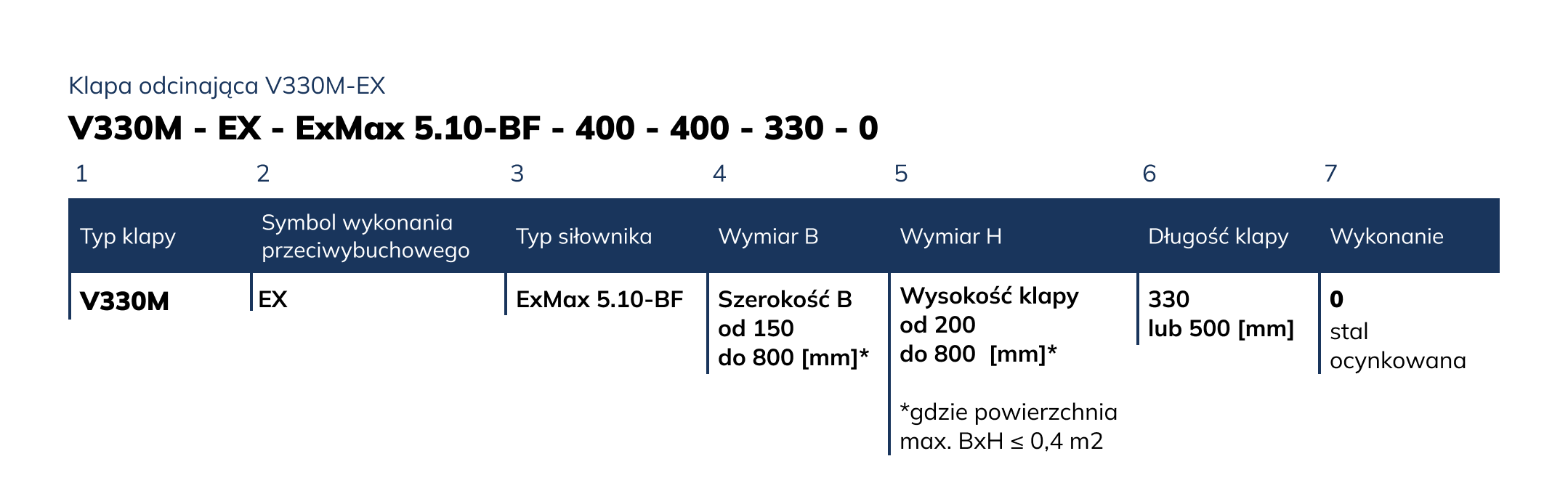

Klapa odcinająca V330M-EX

Klapa odcinająca V330M-EX

Klapa odcinająca V330M-EX o odporności EI 120 (ve ho i‹–›o) S jest przeznaczona do zabezpieczania obiektów przed rozprzestrzenianiem się ognia i dymu przewodami powietrza instalacji wentylacyjnej poprzez automatyczne lub zdalne odcięcie instalacji od strefy objętej pożarem. Produkty te są montowane na granicach stref pożarowych oraz w miejscach przejść przewodów wentylacyjnych przez oddzielenia przeciwpożarowe. Klapy są produkowane w zakresie szerokości 150-800 mm, wysokości 200-800 mm przy zachowaniu ograniczenia powierzchni max 0,4 m2, oraz standardowej długości 330 mm lub opcjonalnie 500 mm. Klapy można montować:
a) w przegrodach pionowych(ścianach) o minimalnej grubości 115 mm wykonanych z betonu, bloczków komórkowych lub murowanych z cegły pełnej,
b) w przegrodach poziomych (stropach) o minimalnej grubości 150 mm.

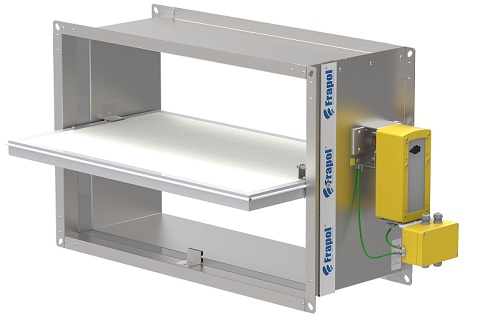

Klapa przeciwpożarowa V330M-EX z siłownikiem elektrycznym



Klapy V330M-EX zaprojektowano i certyfikowano zgodnie z dyrektywą ATEX 2014/34/UE jako urządzenia grupy II kategorii 2, przeznaczone do stosowania w strefach zagrożenia wybuchem gazów 1 i 2 oraz pyłów 21 i 22 czyli w przestrzeniach, w których pojawienie się atmosfer wybuchowych mieszanin powietrza z gazami, parami lub mieszanin pyłowo-powietrznych, jest prawdopodobne. Zapewniają wysoki, wymagany poziom zabezpieczenia.



Wymagania bezpieczeństwa dotyczące budowy klap przeciwpożarowych typu V330M-EX przeznaczonych do użytku w przestrzeni zagrożenia wybuchem zostały potwierdzone certyfikatem wydanym przez Główny Instytut Górnictwa – Jednostka Certyfikująca Kopalnia Doświadczalna „Barbara”.

Wykonanie

Klapa przeciwpożarowa V330M-EX wyposażona jest w siłownik elektryczny Schischek ExMax 5.10-BF ze sprężyną powrotną o samo adaptowalnym napięciu zasilania 24V AC/DC lub 230V AC. W układzie zasilania siłownika stosowany jest wyzwalacz termoelektryczny ExPro-TT. Siłownik po podaniu napięcia, utrzymuje przegrodę klapy w pozycji otwartej. Po zaniku napięcia lub zadziałaniu wyzwalacza termicznego ExPro-TT wskutek przekroczenia temperatury 72°C, następuje zamknięcie przegrody, która pozostaje w tej pozycji. Siłownik fabrycznie jest wyposażony w dwa wyłączniki krańcowe, informujące o pozycji położenia przegrody w pozycji zamkniętej lub otwartej. Metalowe elementy klapy standardowo wykonane są ze stali ocynkowanych, istnieje natomiast możliwość wykonania klapy ze stali nierdzewnej.

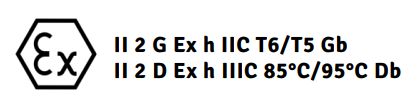

Oznaczenie ATEX

Oznaczenie ATEX

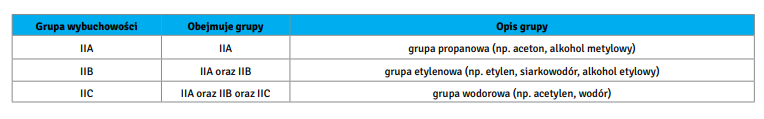

Grupy wybuchowości ATEX

Grupy wybuchowości ATEX

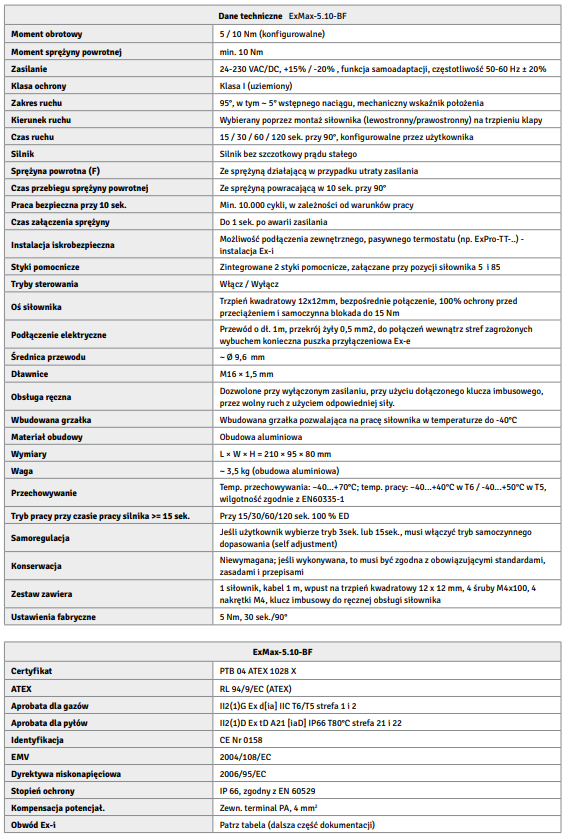

Parametry siłownika ExMax 5.10-BF

Parametry siłownika ExMax 5.10-BF

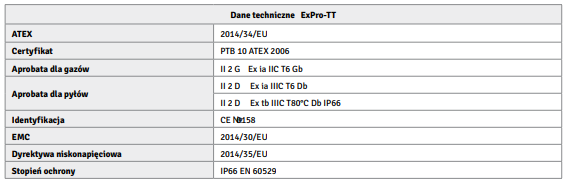

Parametry wyzwalacza termicznego ExPro-TT

Parametry wyzwalacza termicznego ExPro-TT

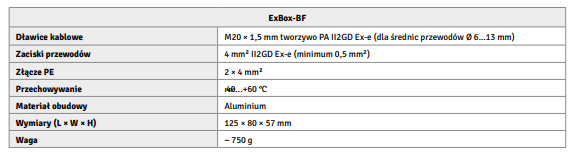

Parametry elektrycznej puszki przyłączeniowej ExBox-BF

Parametry elektrycznej puszki przyłączeniowej ExBox-BF

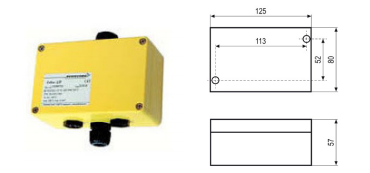

puszka przyłączeniowa

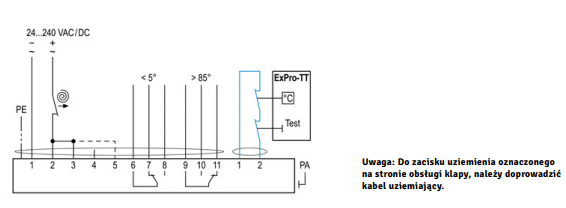

Schemat podłączenia elektrycznego

Schemat podłączenia elektrycznego




schemat V330M
