Zawory wentylacyjne

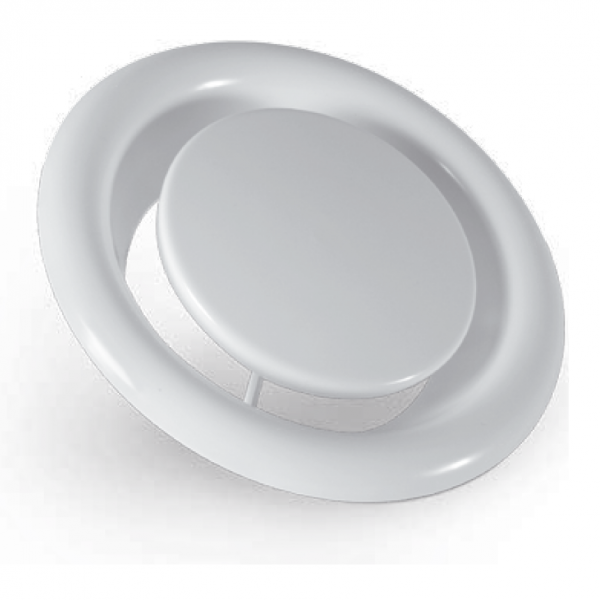

Zawór wywiewny KK
Zawór wywiewny KK przeznaczony jest do montażu w suficie, ścianie lub bezpośrednio na kanale za pomocą specjalnej ramki RM. Zawór KK posiada płynną regulację wyciąganego powietrza za pomocą obrotowego środkowego dysku. Wybrana szczelina jest ustalana za pomocą nakrętki blokującej. Specjalne wykonanie konstrukcji zaworu gwarantuje niski poziom hałasu oraz szybki i łatwy montaż.
Malowany jest proszkowo RAL 9010.
|

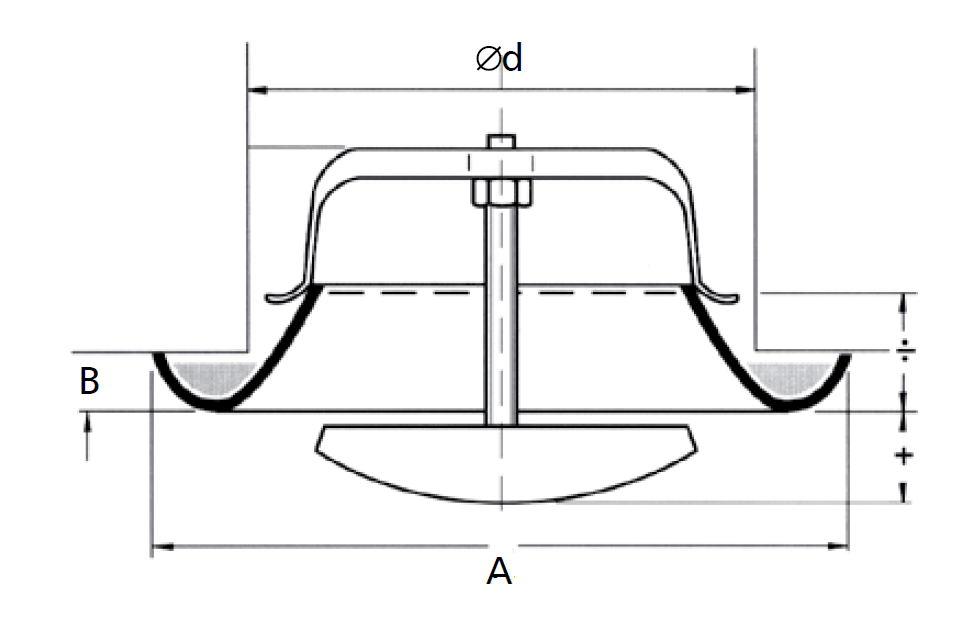

Średnica nominalna |
A |
B |
Masa |
|
[mm] |
[mm] |
[mm] |
[kg] |
|
80 |
115 |
12 |
0,2 |
|
100 |
137 |
12 |
0,2 |
|
125 |
164 |
12 |
0,3 |
|
150 |
202 |
12 |
0,4 |
|
160 |
212 |
12 |
0,5 |
|
200 |
248 |
12 |
0,7 |
Poziom ciśnienia akustycznego LA [dB(A)]
|
Wymiar |
Średnia częstotliwość Hz |
||||||
|
[mm] |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
80 |
-2 |
-6 |
-5 |
1 |
-1 |
-5 |
-14 |
|
100 |
-2 |
-4 |
-3 |
0 |
-1 |
-8 |
-16 |
|
125 |
4 |
3 |
1 |
-1 |
-3 |
-12 |
-22 |
|
160 |
-1 |
0 |
1 |
0 |
-4 |
-13 |
-26 |
|
200 |
0 |
-5 |
1 |
2 |
-13 |
-28 |
-32 |
|
Tolerancja |
3 |
2 |
2 |
2 |
2 |
2 |
3 |
Tłumienie dźwięku [dB]

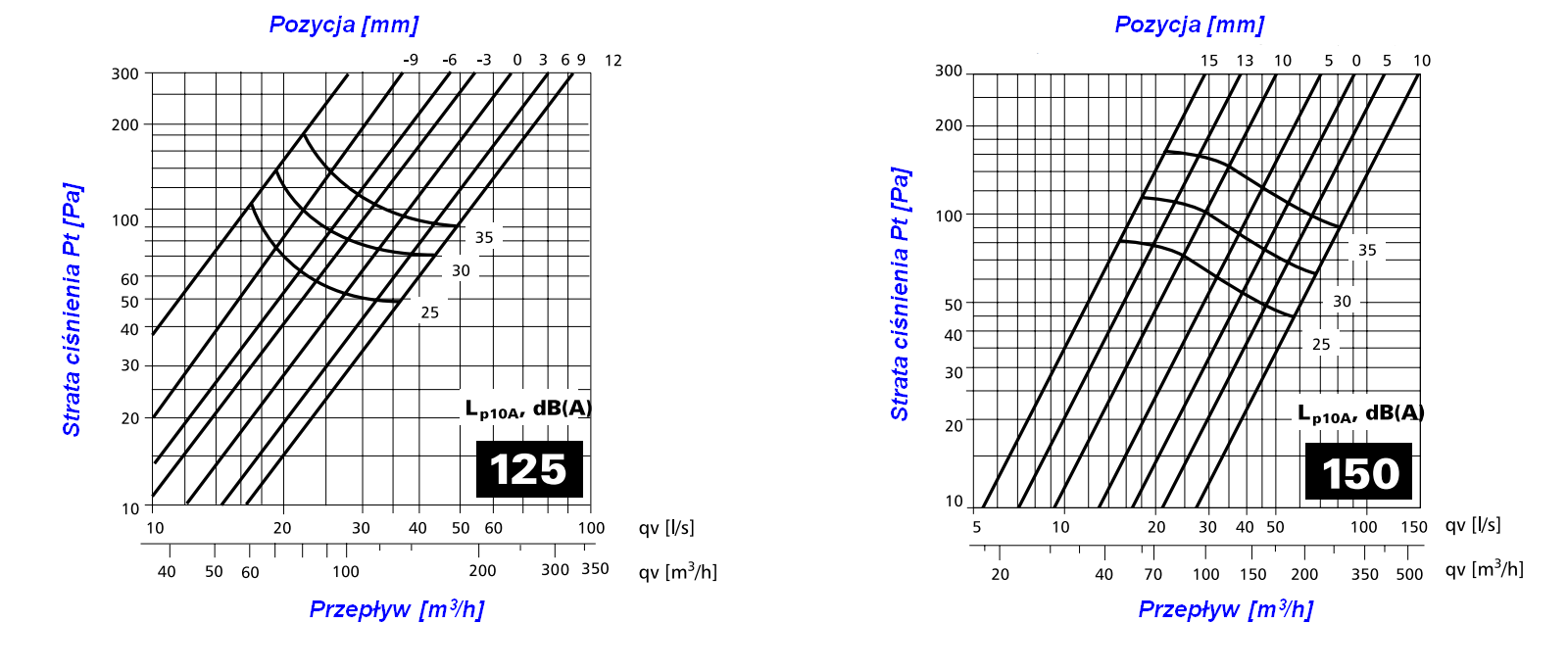

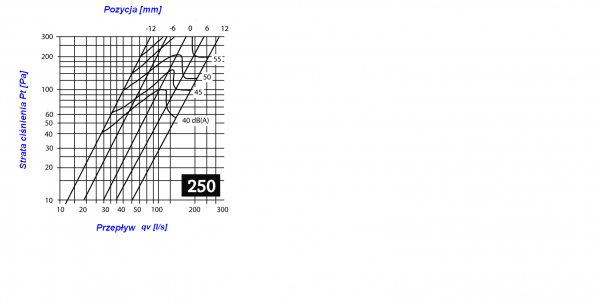

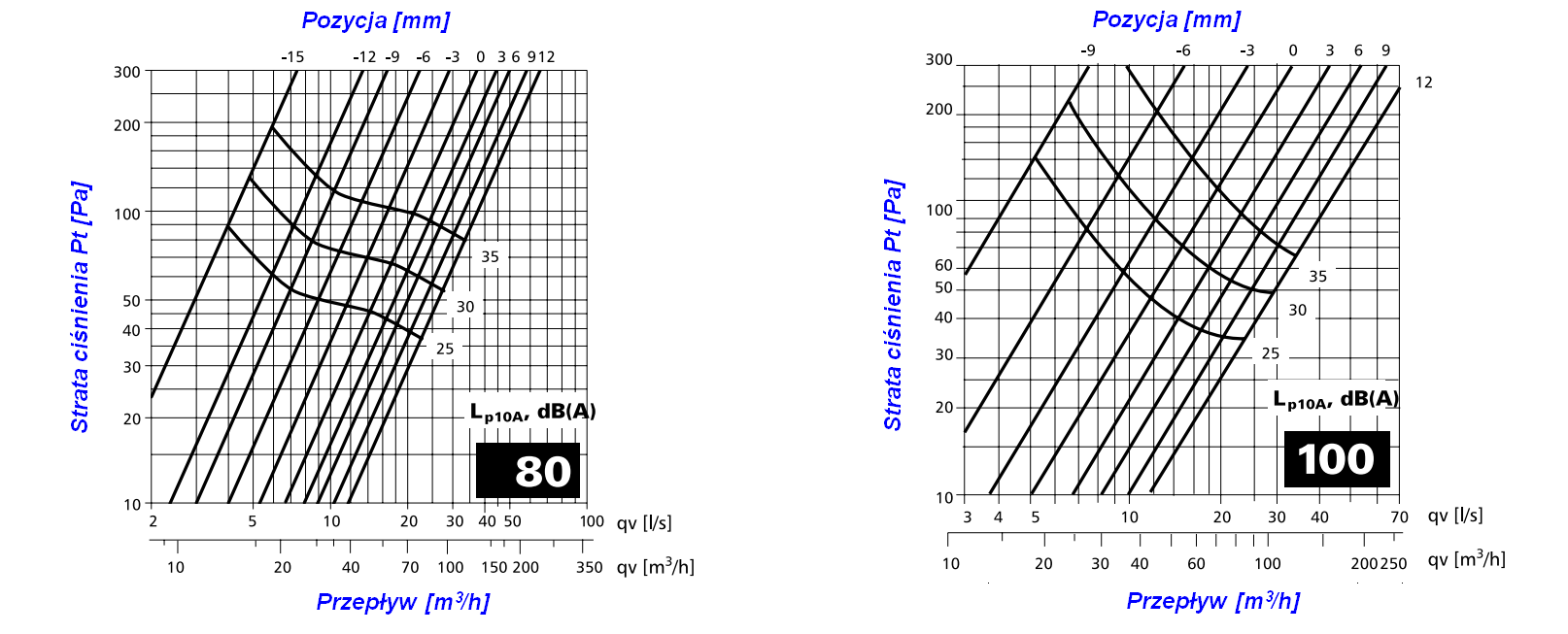

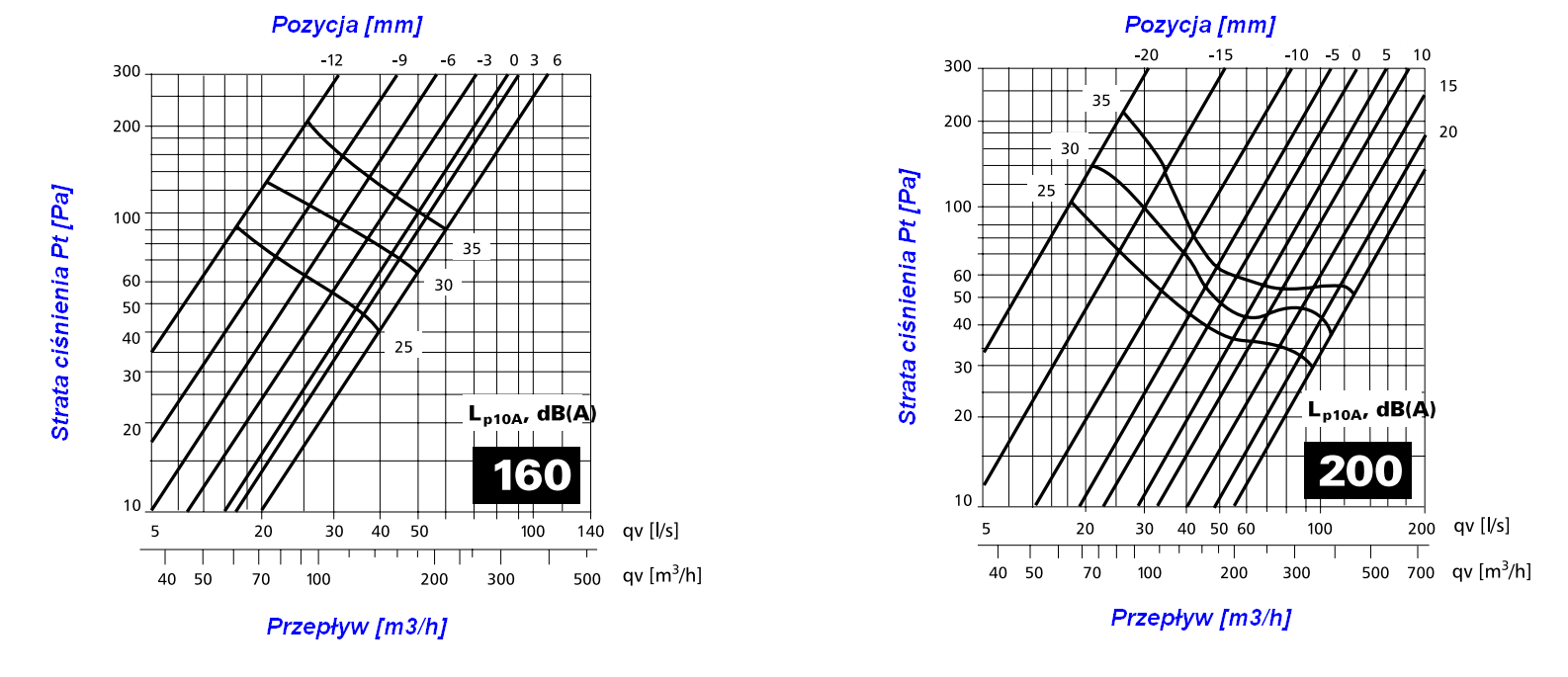

| Straty ciśnienia całkowitego Pt (Pa) |
|---|
