System wentylacji bytowej

Przepustnica  ST-JHG

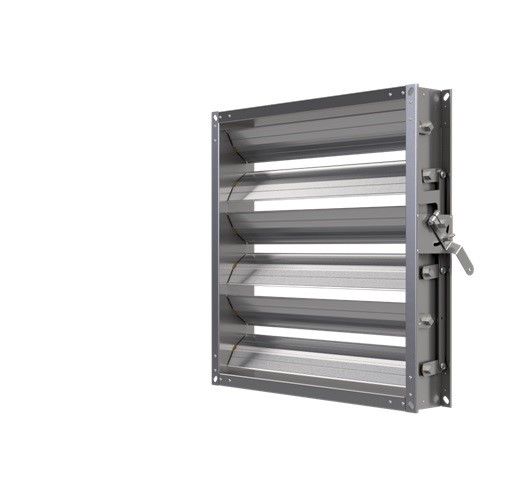

Przepustnica ST-JHG

Zastosowanie:

Przepustnice wielopłaszczyznowe ST-JHG stosowane są w celu odcięcia przepływu lub jego ograniczenia w części systemu wentylacyjnego.


Konstrukcja:

Przepustnica wielopłaszczyznowa typ ST-JHG prostokątna:
ST-JHG-p  - wykonanie przeciwbieżne
ST-JHG-v  - wykonanie współbieżne

Wykonana z blachy stalowej ocynkowanej

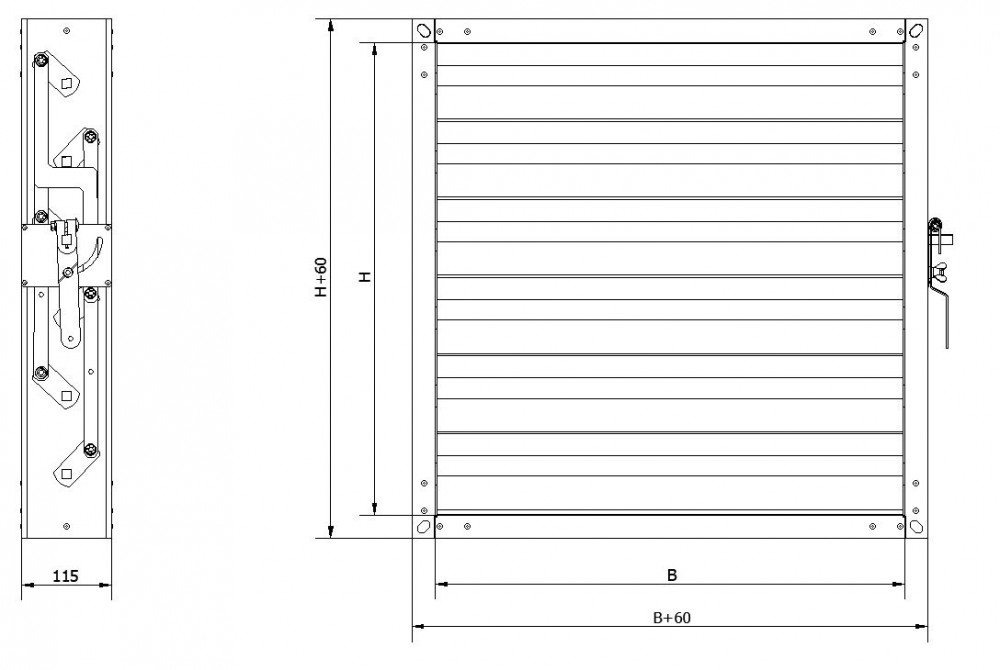

Długość L - 140 mm
Dzielona gdy wymiar B > 1200 mm
Sterowana ręcznie lub za pomocą siłownika firmy 'BELIMO'

Szerokość

B [mm]

200 400 500 600 800 1000 1200

Wysokość

H [mm]

250 400 500 650 750 850 1000
1100 1250 1400





B [mm] 200 400 500 600 800 1000 1200
H [mm] powierzchnia efektywna [m2]
250 0,03 0,06 0,08 0,10 0,13 0,16 0,19
400 0,05 0,10 0,12 0,15 0,19 0,24 0,29
500 0,06 0,13 0,16 0,19 0,26 0,32 0,39
650 0,10 0,19 0,24 0,29 0,39 0,49 0,58
750 0,11 0,23 0,28 0,34 0,45 0,57 0,68
850 0,13 0,26 0,32 0,39 0,52 0,65 0,78
1000 0,15 0,29 0,36 0,44 0,58 0,73 0,87
1100 0,16 0,32 0,41 0,49 0,65 0,81 0,97
1250 0,19 0,39 0,49 0,58 0,78 0,97 1,17
1400 0,21 0,42 0,53 0,63 0,84 1,05 1,26

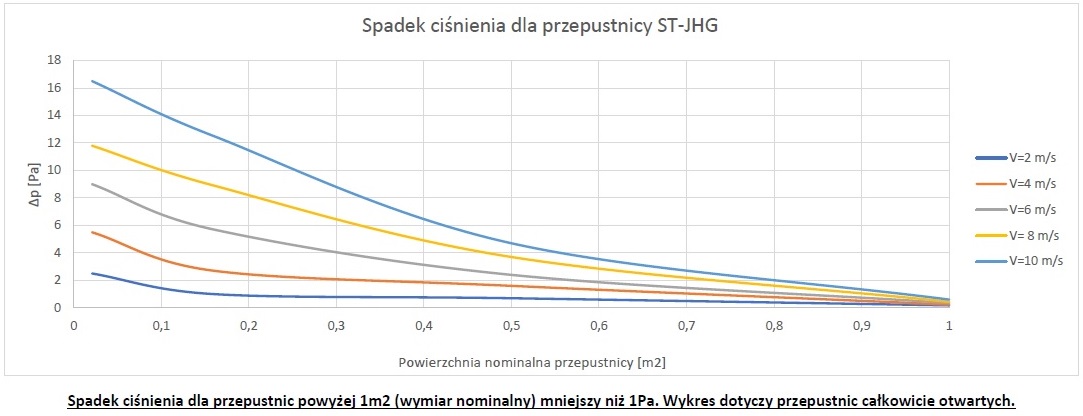

   Poziom mocy akustycznej i strata ciśnienia dla α = 10° do 80°

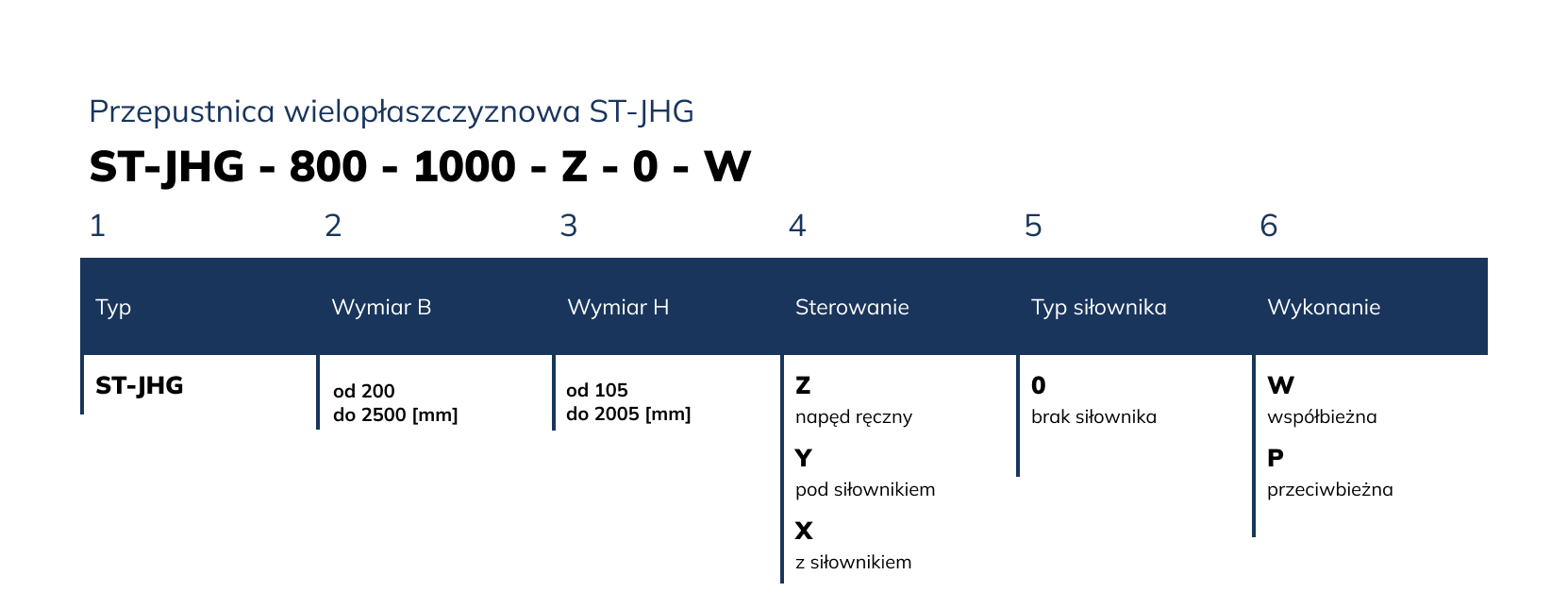

Przepustnica wielopłaszczyznowa  ST-JHG
