Przeciwpożarowa klapa odcinająca do instalacji wentylacyjnych V370-TC

Przeciwpożarowa klapa odcinająca do instalacji wentylacyjnych V370-TC

Przeciwpożarowe klapy odcinające V370-TC o odporności
EI 120 (ve ho i‹–›o) S, są przeznaczone do zabezpieczania obiektów przed rozprzestrzenianiem się ognia i dymu przewodami powietrza w instalacjach wentylacji poprzez automatyczne lub zdalne odcięcie instalacji od strefy objętej pożarem. Są montowane na granicach stref pożarowych oraz w miejscach przejść przewodów wentylacyjnych przez oddzielenia przeciwpożarowe.

Klapy w wersji HO i HE są produkowane w zakresie szerokości 150-1000 mm i wysokości 200-1000 mm natomiast klapy w wersji ER są produkowane w zakresie szerokości 150-1500 mm, wysokości 200-1000 mm przy zachowaniu ograniczenia powierzchni max. 1,5m2 i standardowej długości 370 mm lub opcjonalnie 500 mm. Klapy można montować w przegrodach pionowych o minimalnej grubości 115 mm wykonanych z betonu, bloczków komórkowych lub murowanych z cegły pełnej oraz w stropach o min grubości 150 mm.

Baterie klap V370-TC-B

Klapy V370-TC mogą być montowane w baterie klap.
Baterie w wersji HO i HE są produkowane w zakresie o maksymalnej powierzchni 4.0 m2 natomiast klapy w wersji ER są produkowane w zakresie o maksymalnej powierzchni 6,0 m2 i standardowej długości 370 mm lub opcjonalnie 500 mm. Klapy można montować w rzegrodach pionowych o minimalnej grubości 200 mm wykonanych z żelbetonu lub murowanych.
Bateria powstaje w wyniku zestawienia ze sobą od 2 szt. do 8 szt. pojedynczych klap odcinających typu V370-TC w konfiguracji pionowej i/lub poziomej. Maksymalna liczba klap w rzędzie zestawu bateryjnego wynosi 2 szt., a w przypadku kolumny – 4 szt.

Warianty wykonania

Wariant HO - podstawowy wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą oraz mechanicznym wyzwalaczem termicznym opartym na lutowanym termoelemencie. Rozlutowanie pod wpływem przekroczenia temperatury 70ºC powoduje zamknięcie się klapy odcinającej.

Wariant HE - podstawowy wariant klapy HO rozbudowany o mikroprzełącznik zainstalowany na klapie, dający możliwość sygnalizowania położenia przegrody odcinającej lub innego wykorzystania w układach sterowania (np. wyłączenie wentylatora w przypadku zamknięcia się klapy). Opcjonalnie istnieje możliwość zamontowania dwóch mikroprzełączników.

Wariant ER – wariant klapy z siłownikiem elektrycznym Belimo ze sprężyną powrotną. Siłowniki te mogą być zasilane napięciem 24 V AC/DC lub 230 V AC. W układzie zasilania siłownika stosowany jest wyzwalacz termoelektryczny. Siłownik, po podaniu napięcia, utrzymuje przegrodę klapy w pozycji otwartej. Po zaniku napięcia lub zadziałaniu wyzwalacza wskutek przekroczenia temperatury 72°C lub opcjonalnie 95°C, przegroda zamyka się i pozostaje w tej pozycji.


Powierzchnia efektywna klapy V370-TC [m2]

















Klapa odcinająca V370-TC, wersja ER



B- szerokość nominalna
H- wysokość nominalna
C= H/2-109 dla dłogości korpusu 370 mm
C= H/2-239 dla długości korpusu 500 mm
*minimalna przestrzeń niezbędna do wymiany siłownika Belimo

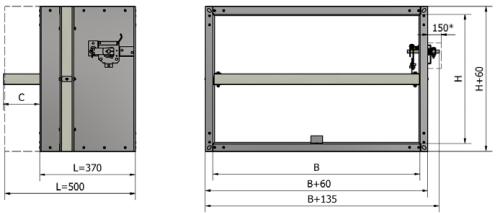

Klapa odcinająca V370-TC, wersja HE

B- szerokość nominalna
H- wysokość nominalna
C= H/2-109 dla dłogości korpusu 370 mm
C= H/2-239 dla długości korpusu 500 mm
* minimalna przestrzeń serwisowa









Klapa odcinająca V370-TC, wersja HO

B- szerokość nominalna
H- wysokość nominalna
C= H/2-109 dla dłogości korpusu 370 mm
C= H/2-239 dla długości korpusu 500 mm
* minimalna przestrzeń serwisowa
