Centrale Wentylacyjno-Klimatyzacyjne

Centrale sekcyjne typu AF

Centrale sekcyjne typu AF

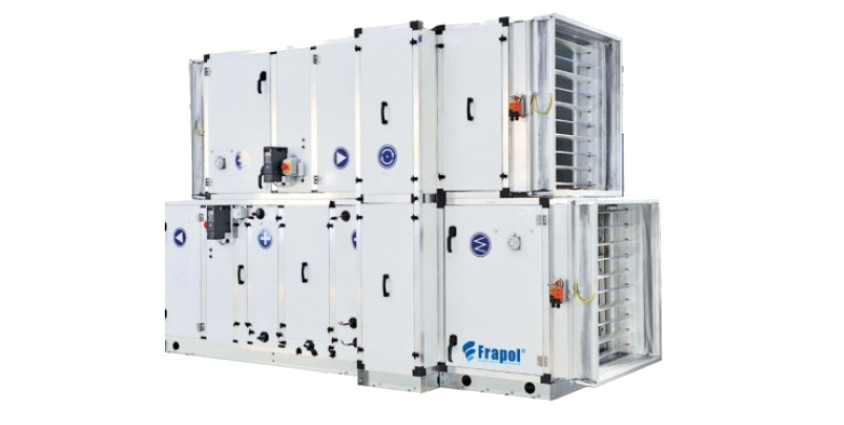

Centralne sekcyjne AF - nawiewno-wewiewne

Zastosowanie:
Centrale sekcyjne typu AF przeznaczone są do obróbki powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Mogą one być stosowane w budynkach mieszkalnych, obiektach użyteczności publicznej takich jak sklepy, biura, centra handlowe, hotele, restauracje, a także w obiektach przemysłowych (hale produkcyjne, magazyny, warsztaty).

a
Budowa central AF oparta jest na konstrukcji szkieletowej z profili aluminiowych oraz paneli typu "sandwich” wypełnionych niepalną wełną mineralną, zapewniającą odpowiednią izolacyjność termiczną oraz tłumienie akustyczne.
a
a
Centrale oferowane są w trzech wariantach wykonania:
a

  • wersja standardowa - do montażu wewnątrz pomieszczeń
  • wykonanie zewnętrzne - odporne na czynniki atmosferyczne
  • wykonanie higieniczne - stosowane w instalacjach o podwyższonych wymogach w zakresie czystości powietrza (szpitalnictwo, przemysł farmaceutyczny i elektroniczny)

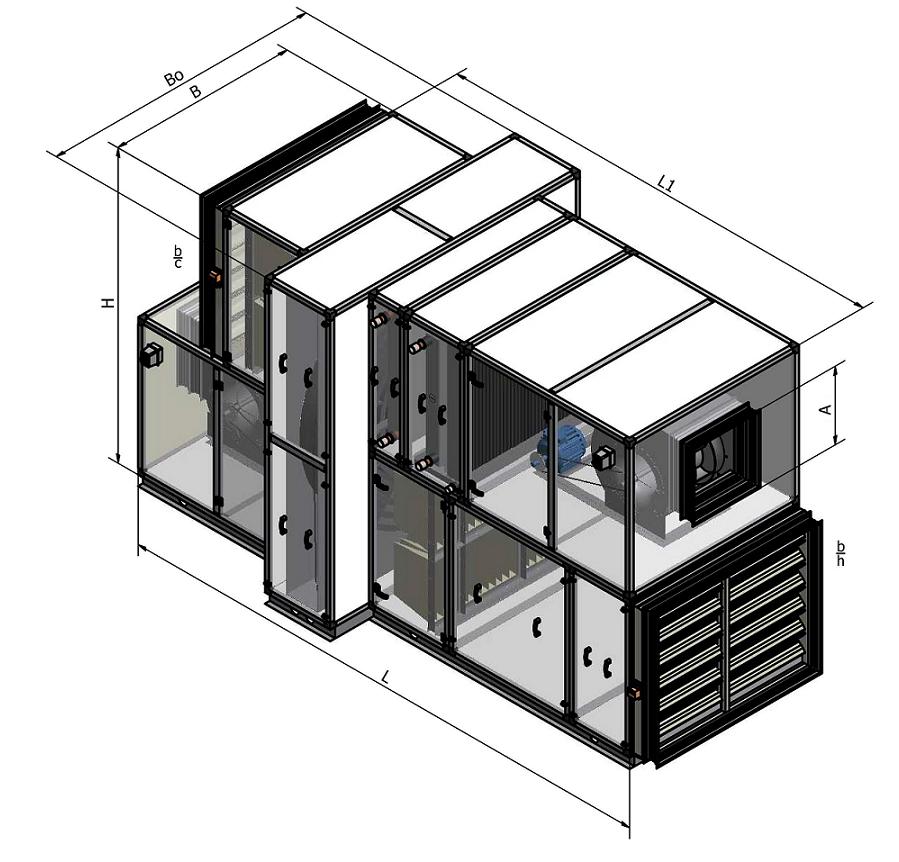

Metodyka wymiarowania central klimatyzacyjnych AF
a

L     - Długość całkowita centrali klimatyzacyjnej

L1   - Długość sekcji nawiewnej / wywiewnej

A     - Wymiar kołnierza elastycznego

B     - Szerokość centrali klimatyzacyjnej

Bo   - Szerokość wymiennika rotacyjnego (występuje tylko gdy wymiar B oraz Bo są różne)

H     - Wysokość całkowita centrali AF

b/h , b/c  - Wymiary kołnierza elastycznego

a

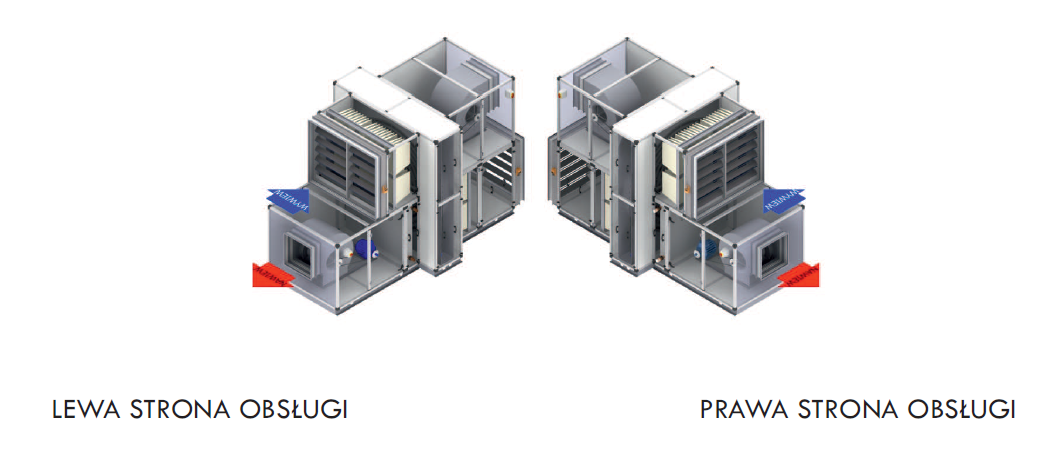

Określenie strony obsługi
a

a

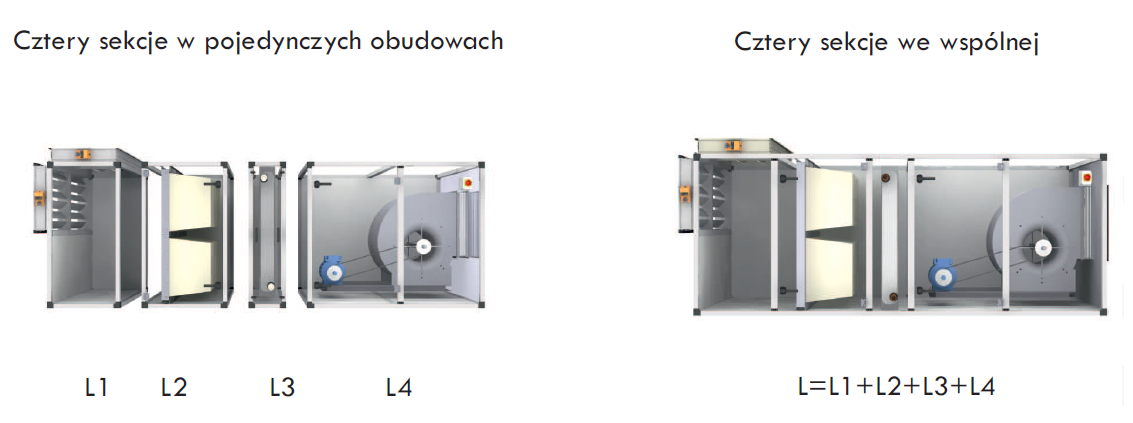

Grupowanie sekcji w jednej obudowie
a





W skład typoszeregu central AF wchodzą sekcje funkcyjne służące do obróbki, czyszczenia i transportu powietrza

a
  • sekcja mieszania
  • sekcja filtracji

             - w skład sekcji wchodzą filtry kieszeniowe klasy G3(EU3), G4(EU4), F5(EU5), F7(EU7), F8(EU8)



  • wymienniki ciepła

            - nagrzewnica wodna

            - nagrzewnica elektryczna

            - gazowy moduł grzewczy

            - chłodnica wodna

            - chłodnica freonowa



  •  odzysk ciepła

            - wymiennik z czynnikiem pośrednim (glikolowy)

            - wymiennik krzyżowy

            - wymiennik rotacyjny (niehigroskopijny lub higroskopijny)

            - recyrkulacja



  • sekcja wentylatora

            - wentylatory z napędem pasowym (silniki jedno- lub dwubiegowe)

            - wentylatory promieniowo-osiowe z bezpośrednim napędem



  • sekcja tłumika akustycznego

            - tłumiki z kulisami absorpcyjnymi typ MB lub absorpcyjno-rezonatorowymi typ MBR



  • sekcja nawilżania

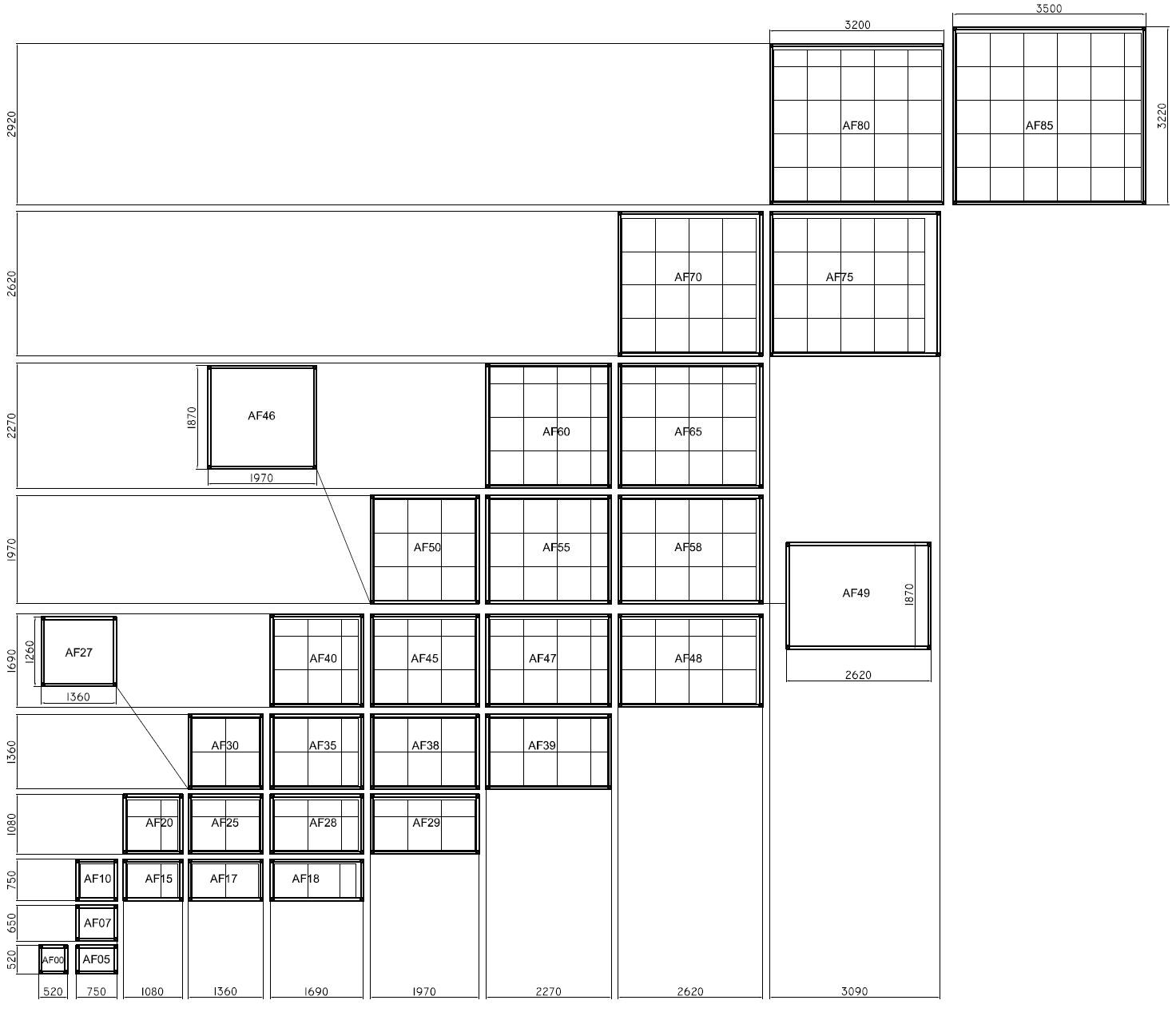

Wymiary przekroju poprzecznego central AF
a

a

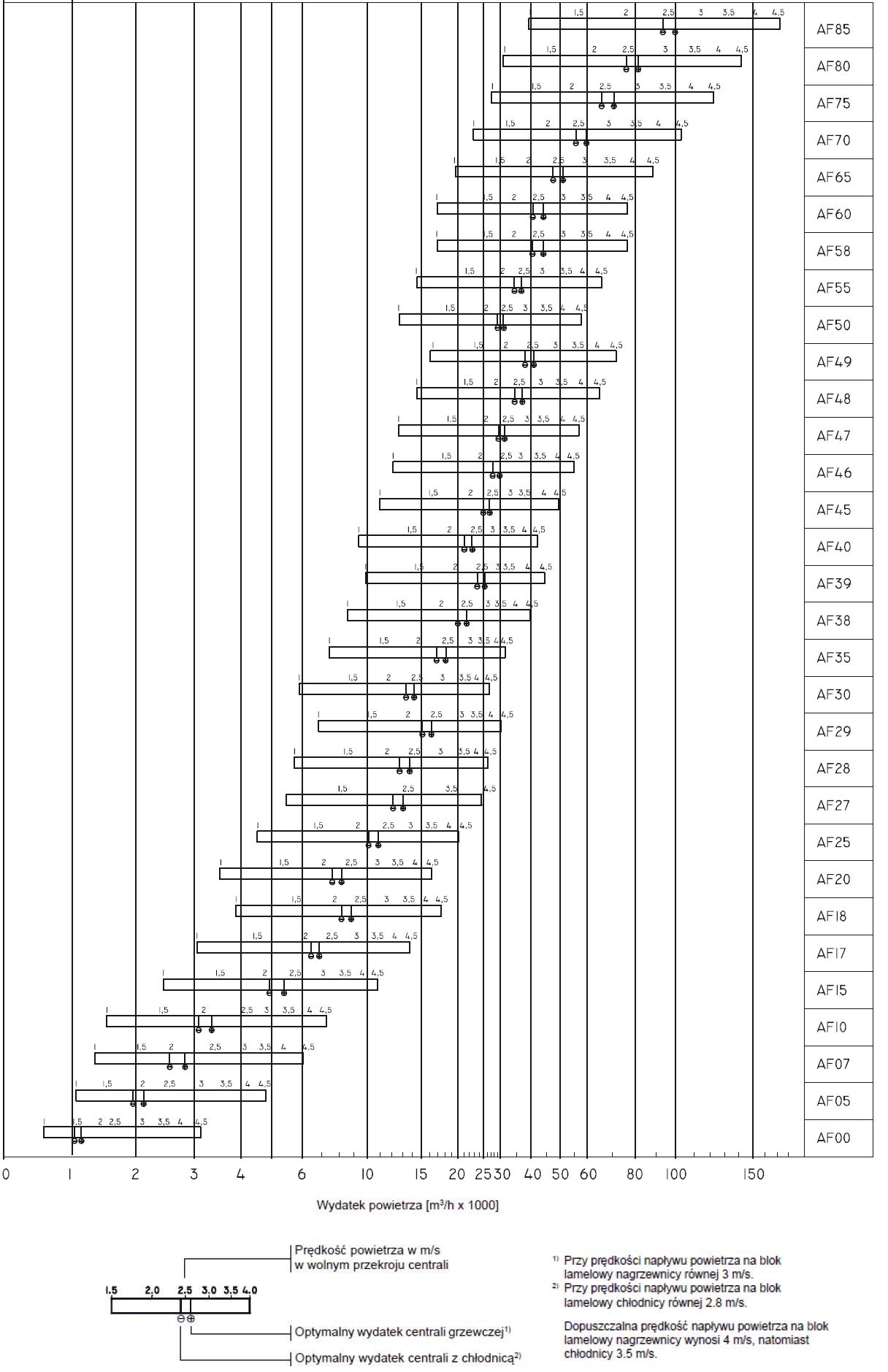

Zakres wydajności central AF
a
