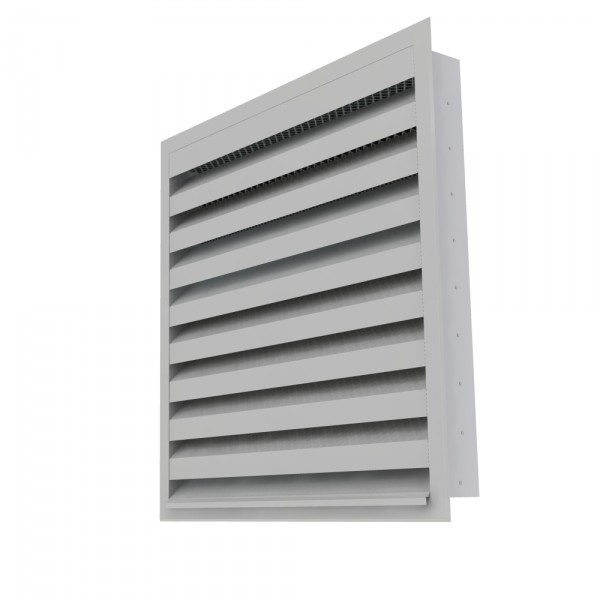

Czerpnia ścienna ST-TKF

Czerpnia ścienna ST-TKF

Zastosowanie czerpnii ściennej prostokątej ST-TKF:

Czerpnie ścienne prostokątne ST-TKF stosujemy tam gdzie wymagana jest ochrona otworu czerpni / wyrzutni przed wpływem warunków atmosferycznych oraz miejsca gdzie czerpiemy bądź wyrzucamy powietrze muszą spełniać podwyższone wymagania akustyczne.




Konstrukcja:

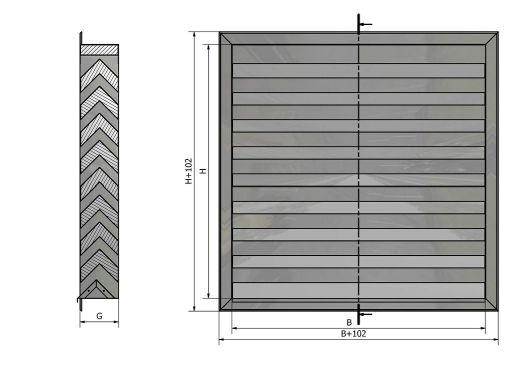

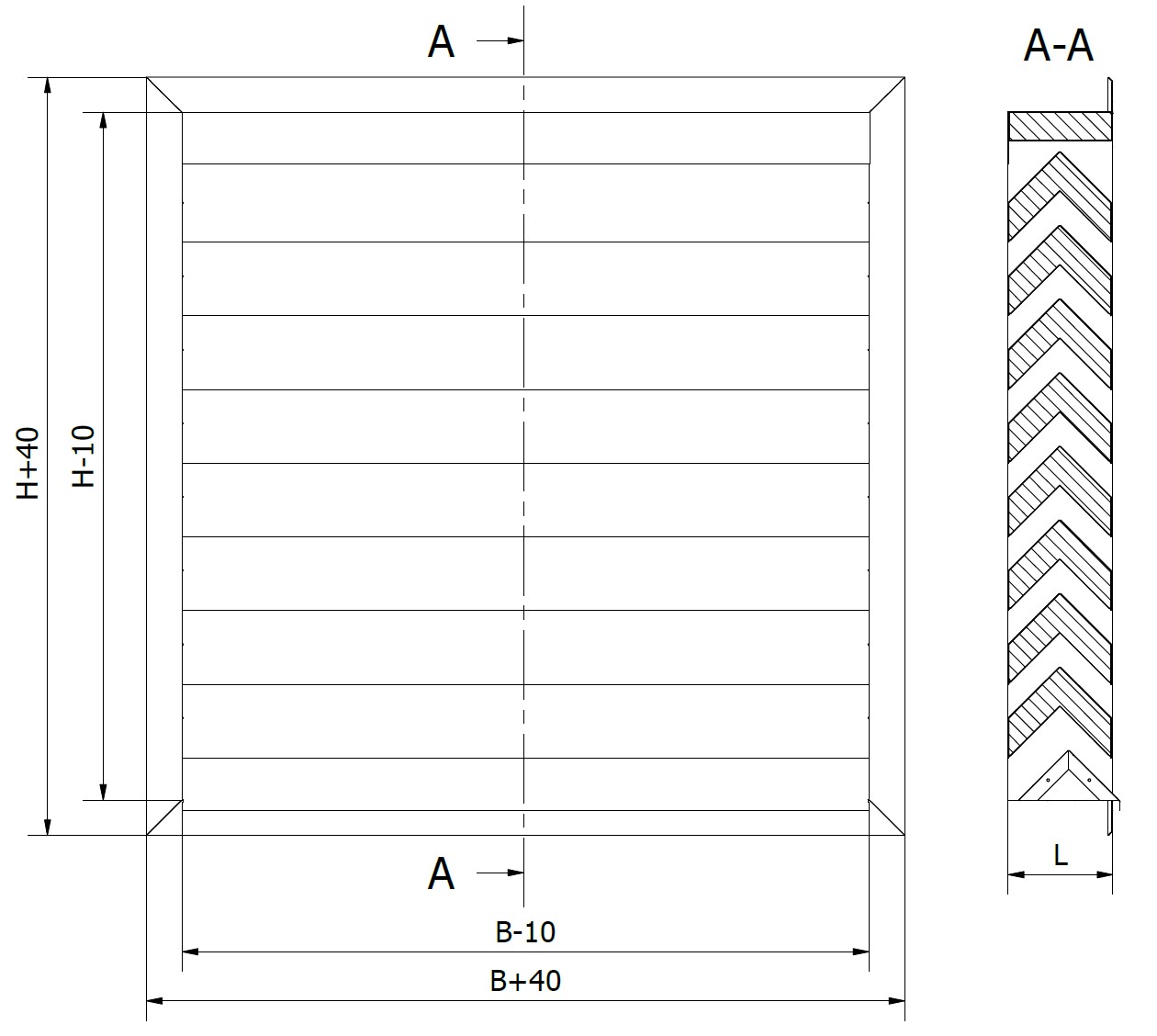

Czerpnia protokątna ST-TKF wykonywana jest w dwóch standardowych głębokościach zabudowy (170 oraz 320 mm), dostępna w zakresach wymiarowych od 600 do 2000 mm (powyżej wymiaru 2000 wykonywana jako dzielona). Lamele czerpni rozstawione są co 110 mm, ustawione pod kątem 45° do kierunku przepływu.

Czerpnia ścienna ST-TKF standardowo wykonana jest ze stali ocynkowanej malowanej na dowolny kolor z palety RAL. Możliwe jest zastosowanie stali nierdzewnej.

Zastosowane wypełnienie tłumiące pokryte jest zabezpieczającą warstwą włókna szklanego, co stanowi doskonałą ochronę materiału tłumiącego przed wpływem warunków atmosferycznych.

Polecamy sprawdzić też wyrzutnie dachowe, które są dostępne w naszej ofercie.

Powierzchnia efektywna Aef [m2]

a

Wymiar B [mm]

600

800

1000

1200

1400

1600

1800

2000

Wymiar H [mm]

600

0,092

0,122

0,153

0,184

0,214

0,245

0,275

0,306

800

0,133

0,177

0,221

0,265

0,309

0,354

0,398

0,442

1000

0,173

0,231

0,289

0,347

0,405

0,462

0,520

0,578

1200

0,214

0,286

0,357

0,428

0,500

0,571

0,643

0,714

1400

0,255

0,340

0,425

0,510

0,595

0,680

0,765

0,850

1600

0,296

0,394

0,493

0,592

0,690

0,789

0,887

0,986

1800

0,316

0,422

0,527

0,632

0,738

0,843

0,949

1,054

2000

0,357

0,476

0,595

0,714

0,833

0,952

1,071

1,190



Ciężar przy grubości zabudowy G = 170 mm [kg]
a

Wymiar B [mm]

600

800

1000

1200

1400

1600

1800

2000

Wymiar H [mm]

600

24

30

35

41

47

53

59

65

800

30

38

45

53

61

68

76

84

1000

37

46

55

65

74

84

93

102

1200

43

54

64

75

86

97

108

119

1400

49

62

75

87

100

113

125

138

1600

56

70

85

99

114

128

142

156

1800

62

78

94

110

125

141

157

173

2000

68

86

103

121

139

156

174

191



Ciężar przy grubości zabudowy G = 320 mm [kg]
a

Wymiar B [mm]

600

800

1000

1200

1400

1600

1800

2000

Wymiar H [mm]

600

34

43

51

60

69

77

86

94

800

45

57

68

80

91

102

114

125

1000

56

71

85

99

114

128

142

156

1200

68

85

102

119

136

154

171

188

1400

79

99

119

139

159

179

199

219

1600

88

110

133

155

178

200

223

245

1800

99

124

150

175

201

226

251

276

2000

110

138

166

195

223

251

279

307



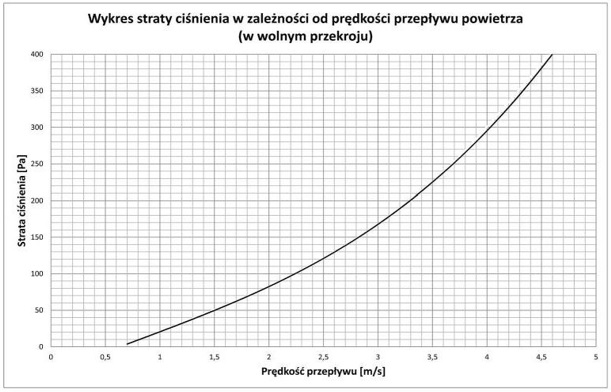

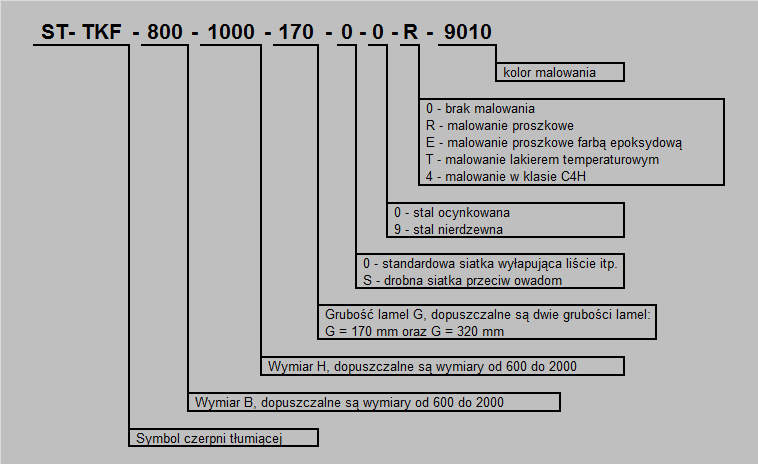

czerpnia prostokątna st-tkf



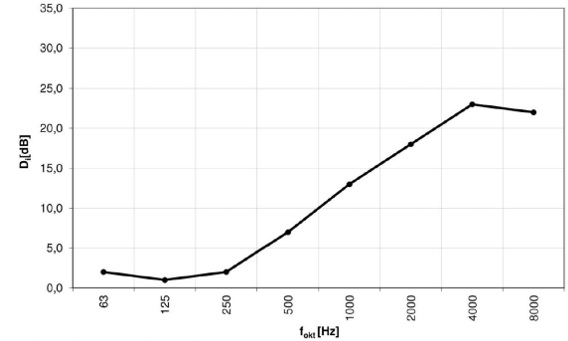

Tłumienie wtrącenia (150 mm): 8,8 dB

Izolacyjność akustyczna Rw = 17 dB
