Nawiewnik ST-DDS

Nawiewnik ST-DDS

ST-DDS – stalowy nawiewnik z ruchomymi dyszami - dostępne do wyczerpania zapasów

Konstrukcja:

ST-DDS to nawiewnik składający się płyty czołowej oraz specjalnie wyprofilowane dysze (wykonane z tworzywa sztucznego). Doszczelniona skrzynka rozprężna zapewnia dużą szczelność. Część czołowa mocowana jest do skrzynki poprzez wkręty lub śrubę centralną co zapewnia możliwość przeprowadzenia czynności serwisowych. Skrzynka rozprężna oraz część czołowa wykonane są z blachy stalowej ocynkowanej, dysze nawiewnika wykonane są z tworzywa sztucznego. Część czołowa nawiewnika standardowo pomalowana jest na kolor biały RAL 9010 (nawiewnik dostępny jest również w innych kolorach z palety RAL).

Zastosowanie:

Nawiewnik ST-DDS o kwadratowej płycie czołowej o wymiarach nominalnych 400, 500, 600 (przewidziany do montażu w suficie) posiada odpowiednio 16, 36, 64 regulowalnych indywidualnie dysz, regulacja dysz nawiewnika umożliwia dowolne kształtowanie profilu strumienia powietrza zarówno w płaszczyźnie poziomej jak i pionowej (szczegóły pokazuje schemat przedstawiony w dalszej części karty katalogowej). Nawiewnik przystosowany jest do montażu w module kasetowego sufitu podwieszanego. Nawiewnik umieszcza się na ramie nośnej sufitu podwieszanego, a następnie montuje się do konstrukcji budynku za pomocą skrzynki.
ST-DDS to nawiewnik składający się pyty czołowej oraz specjalnie wyprofilowane dysze
(wykonane z tworzywa sztucznego). Doszczelniona skrzynka rozprężna zapewnia dużą
szczelność. Część czołowa mocowana jest do skrzynki poprzez wkręty lub śrubę centralną
co zapewnia możliwość przeprowadzenia czynności serwisowych. Skrzynka rozprężna
oraz część czołowa wykonane są z blachy stalowej ocynkowanej, dysze nawiewnika
wykonane są z tworzywa sztucznego. Część czołowa nawiewnika standardowo
pomalowana jest na kolor biały RAL 9010 (nawiewnik dostępny jest również w innych
kolorach z palety RAL.

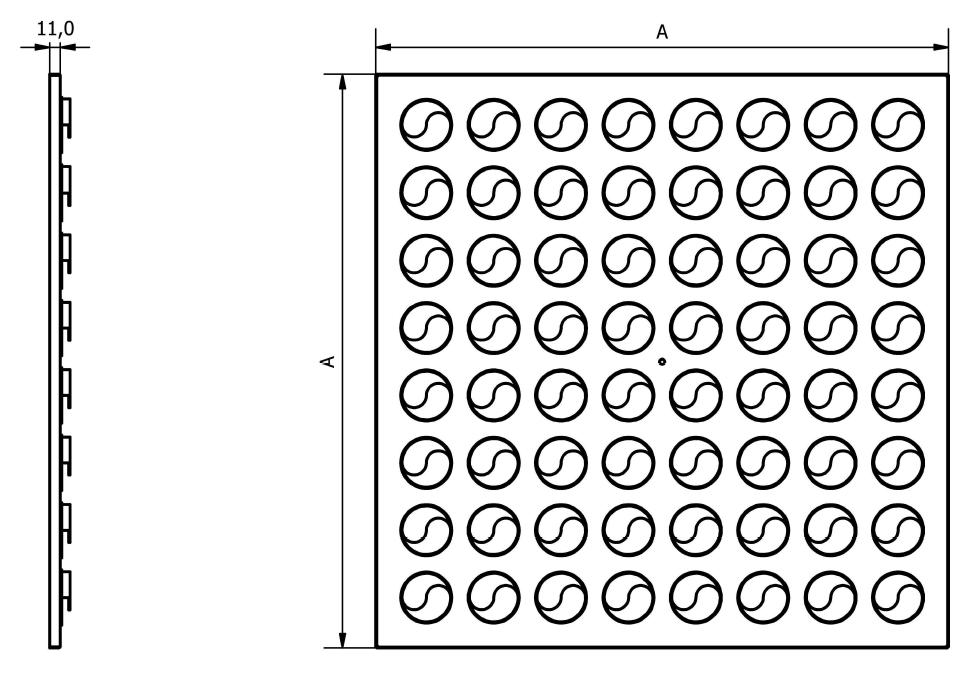

Wymiary




Wielkość A [mm]

Ilość dysz

Aef [m2]

V [m3/h]

3 [m/s] 5 [m/s] 7 [m/s]
395

16

0,0084

91

151

212

495

36

0,0189

204

340

476

595 64 0,0336 363 605 847

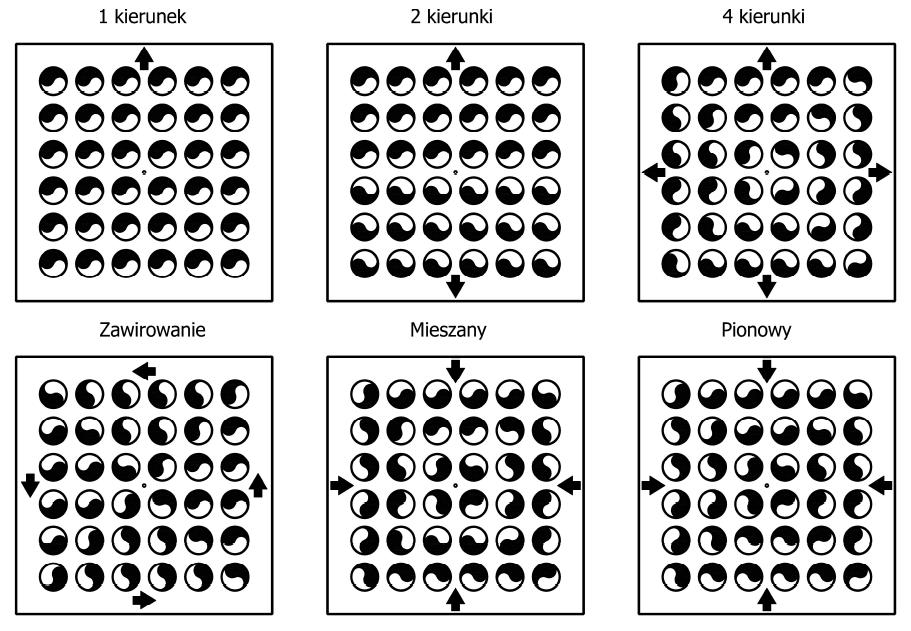

Przykładowe ustawienia kierownic
