Klapa odcinająca RK 370 M
Klapa odcinająca przeciwpożarowa RK 370 M
Zastosowanie:
Przeciwpożarowe klapy odcinające typu RK 370M służą do zabezpieczania pomieszczeń przed rozprzestrzenianiem się ognia i dymu poprzez przewody wentylacyjne w przypadku wybuchy pożaru. Nadrzędną ich funkcją jest zapewnienie deklarowanej odporności ogniowej przegrody w przypadku pożaru poprzez automatyczne lub zdalne zamknięcie otworu powstałego w miejscu przejścia instalacji przez przegrodę.

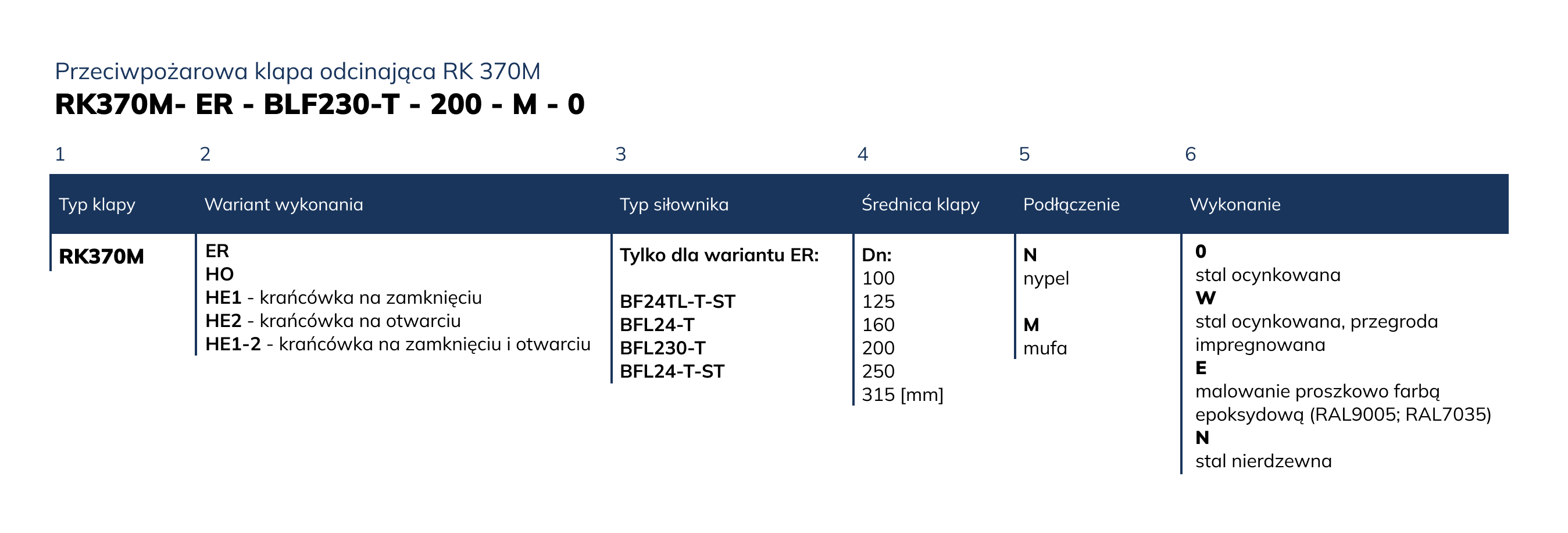

Warianty wykonania:
W zależności od rodzaju zastosowanego elementu utrzymującego przegrodę klapy w pozycji otwartej, sposobu otwierania i zamykania klapy oraz wyposażenia, rozróżnia się następujące warianty ich wykonania:
Wariant HO - podstawowy wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą oraz mechanicznym wyzwalaczem termicznym opartym na lutowanym termoelemencie. Rozlutowanie się termoelementu pod wpływem przekroczenia temperatury powoduje zamknięcie się klapy.
Wariant HE - podstawowy wariant klapy HO rozbudowany o mikroprzełącznik zainstalowany na klapie dający możliwość sygnalizowania położenia przegrody odcinającej lub innego wykorzystania w układach sterowania (np. wyłączenie wentylatora w przypadku zamknięcia się klapy).
Wariant ER – wariant klapy z otwieraniem i utrzymywaniem przegrody klapy w pozycji otwartej realizowanym siłownikiem elektrycznym ze sprężyną powrotną firmy Belimo (dostosowanym specjalnie do obsługi klap p. poż.). Siłowniki te, mogą być zasilane napięciem 24 V prądu stałego i zmiennego lub napięciem 230 V prądu zmiennego. W układzie zasilania siłownika stosowany jest wyzwalacz elektryczny lub stosowany jest siłownik wyposażony w wyzwalacz termiczny. Siłownik elektryczny pozostający pod napięciem przez cały czas utrzymuje przegrodę w pozycji otwartej. Brak zasilania siłownika spowodowany zanikiem napięcia lub zadziałaniem wyzwalacza wskutek przekroczenia temperatury spowoduje, że sprężyna powrotna osadzona na osi silnika siłą nagromadzonej energii mechanicznej, poprzez układ napędu zamknie przegrodę i utrzymuje ją w pozycji zamkniętej. W przypadku zamknięcia się klapy spowodowanego przerwą w dostawie prądu ponowne włączenie zasilania spowoduje otwarcie się klapy.
Konstrukcja:

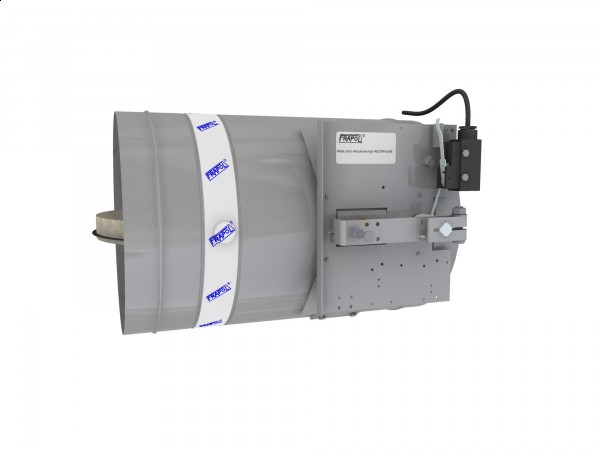

W wykonaniu standardowym klapy przeciwpożarowe typu RK370M o przekroju kołowym składają się z jednoczęściowego korpusu perforowanego wykonanego z blachy ocynkowanej, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect zawieszonej na czopach, uszczelki wentylacyjnej i pęczniejącej, cięgna napędu, wyzwalacza termicznego (lutowanego lub z ampułką szklaną) oraz elementów dodatkowych zabezpieczających i realizujących podstawowe zadanie, jakim jest przerwanie przepływu powietrza w przypadku powstania pożaru tj.: elementy utrzymujące i ustalające ruchomą przegrodę w położeniu otwartym lub zamkniętym (mechanizm dźwigniowo-sprężynowy lub siłownik BELIMO).
Typoszereg produkowanych klap tego typu jest zgodny ze średnicami zalecanymi przez PN-EN 1506 i wynosi:

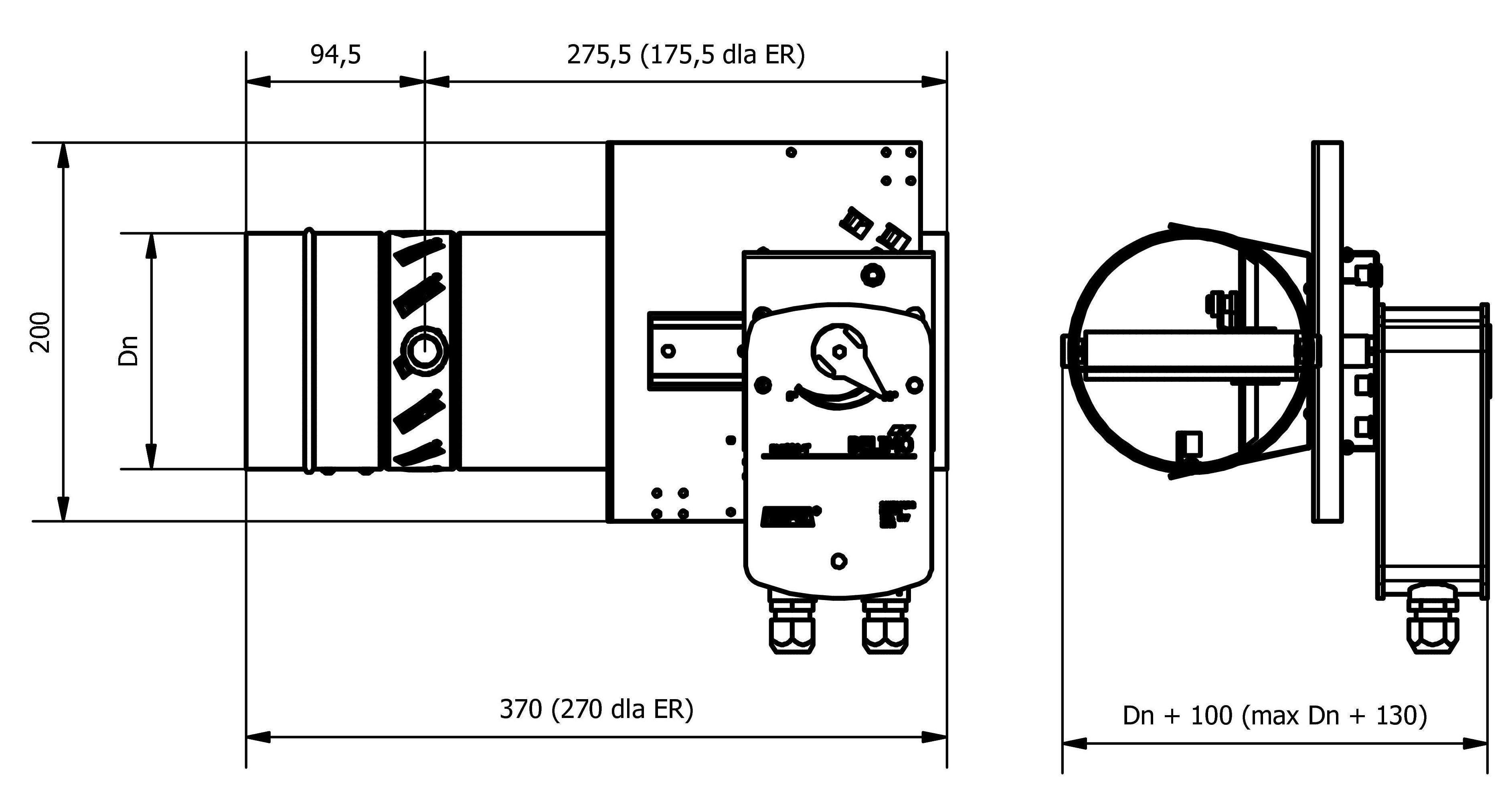

D = 100, 125, 160, 200, 250 i 315 mm. Klapy z przewodami instalacji wentylacyjnej mogą mieć połączenie nyplowe lub mufowe. Całkowita długość klap wynosi 370 mm a dla wariantu ER - 270 mm.
Na indywidualne zamówienie możliwe jest wykonanie klapy RK370M w wykonaniu specjalnym:
- klapy do pracy w środowisku atmosferycznym lub narażone na bezpośrednie oddziaływanie wody lub mrozu.
Zaleca się projektować takie usytuowanie klap, aby napęd klapy pozostał na zewnątrz pomieszczenia z agresywnym środowiskiem. Należy uwzględnić stopień ochrony IP54 napędu klapy.
| Powierzchnia efektywna oraz wartość współczynnika f1 |
|---|
|
Klapa przeciwpożarowa RK370M |
||||||
|
Dn [mm] |
100 |
125 |
160 |
200 |
250 |
315 |
|
Aef [m2] |
0,00453 |
0,00806 |
0,01466 |
0,02455 |
0,04046 |
0,067 |
|
f1 [%] |
31,8 |
25,5 |
19,9 |
15,9 |
12,7 |
8,1 |

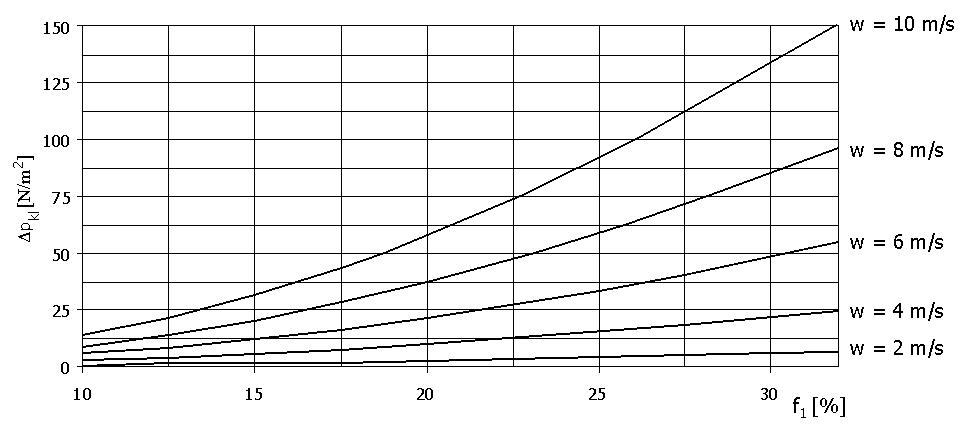

| Opory przepływu klapy w zależności od f1 i w |
|---|

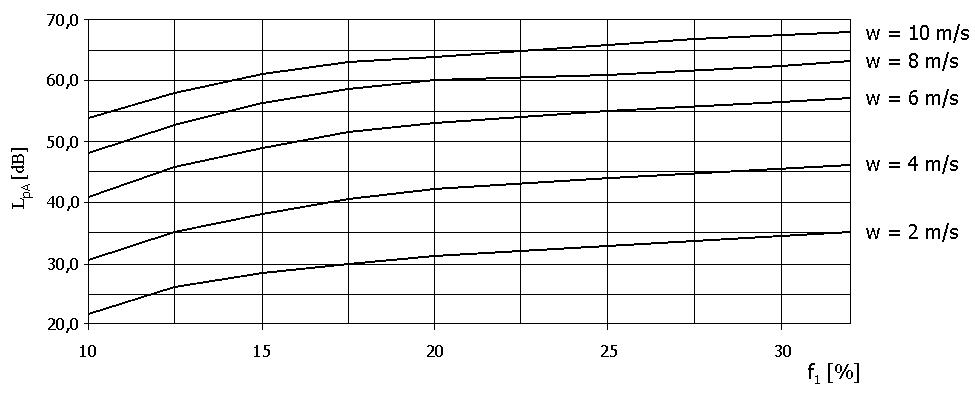

| Poziom powierzchniowego ciśnienia akustycznego LPA w zależności od f1 i w |
|---|

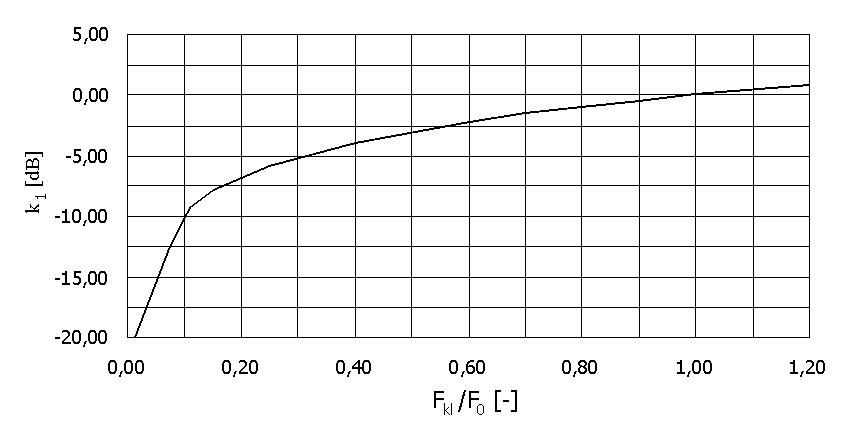

| Zależność k1 od Fkl/F0 |
|---|
