Klapa odcinająca RK 150

Klapa odcinająca RK 150

Zastosowanie:

Przeciwpożarowe klapy odcinające typu RK150 służą do zabezpieczania pomieszczeń przed rozprzestrzenianiem się ognia i dymu poprzez przewody wentylacyjne w przypadku wybuchy pożaru. Nadrzędną ich funkcją jest zapewnienie deklarowanej odporności ogniowej przegrody w przypadku pożaru poprzez automatyczne lub zdalne zamknięcie otworu powstałego w miejscu przejścia instalacji przez przegrodę.


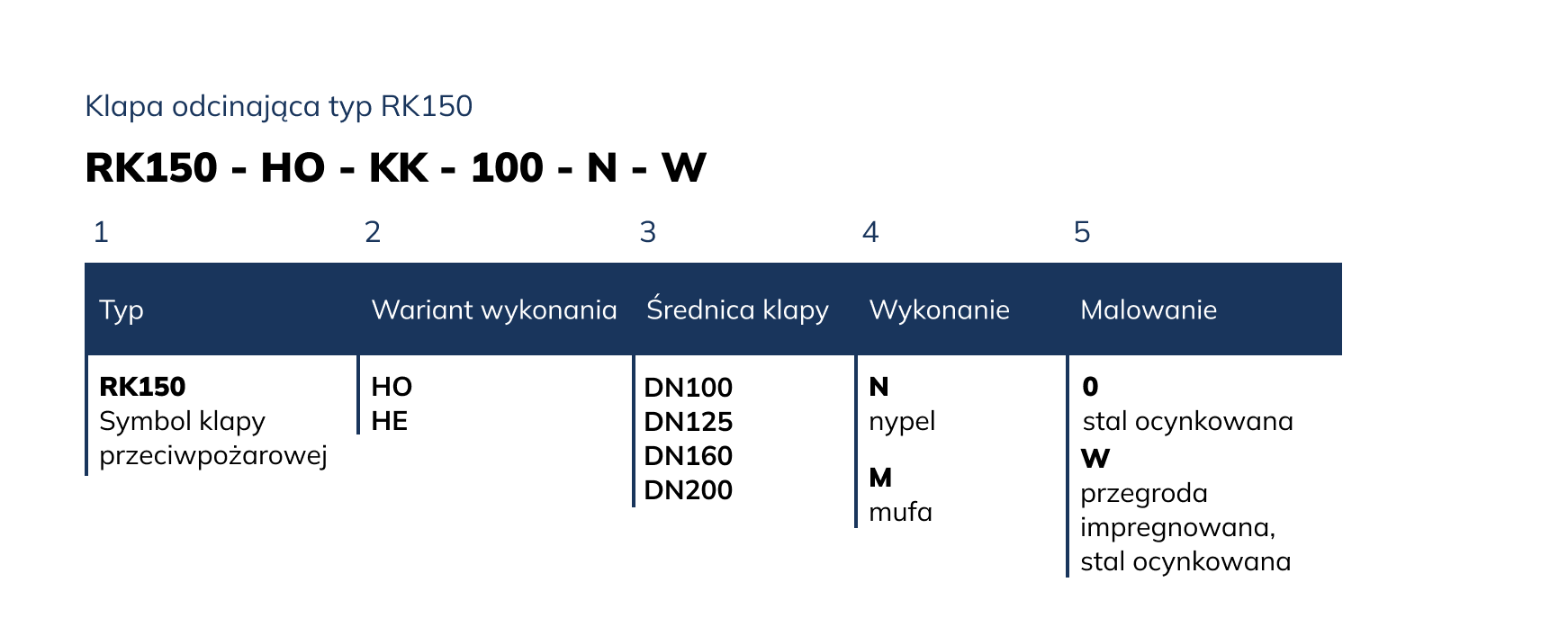

Warianty wykonania:

W zależności od rodzaju zastosowanego elementu utrzymującego przegrodę klapy w pozycji otwartej, sposobu otwierania i zamykania klapy oraz wyposażenia, rozróżnia się następujące warianty ich wykonania:



Wariant HO - podstawowy wariant klapy z ręcznie otwieraną i samoczynnie zamykaną przegrodą odcinającą oraz mechanicznym wyzwalaczem termicznym opartym na szklanym lub lutowanym termoelemencie. Rozlutowanie się termoelementu lutowanego lub pęknięcie termoelementu szklanego pod wpływem przekroczenia temperatury powoduje zamknięcie się klapy.



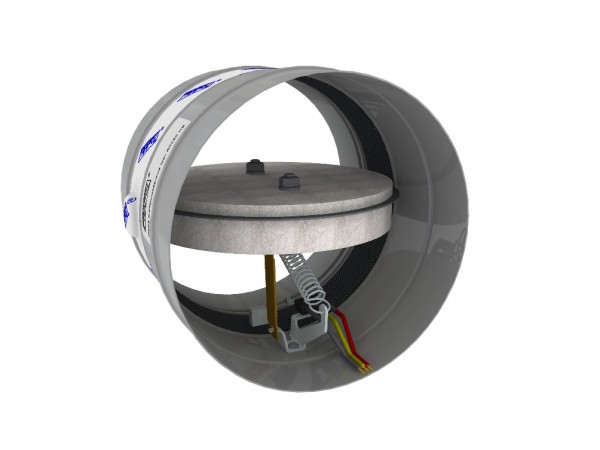

Wariant HE - podstawowy wariant klapy (HO) rozbudowany o mikroprzełącznik zainstalowany na klapie dający możliwość sygnalizowania położenia przegrody odcinającej lub innego wykorzystania w układach sterowania (np. wyłączenie wentylatora w przypadku zamknięcia się klapy).



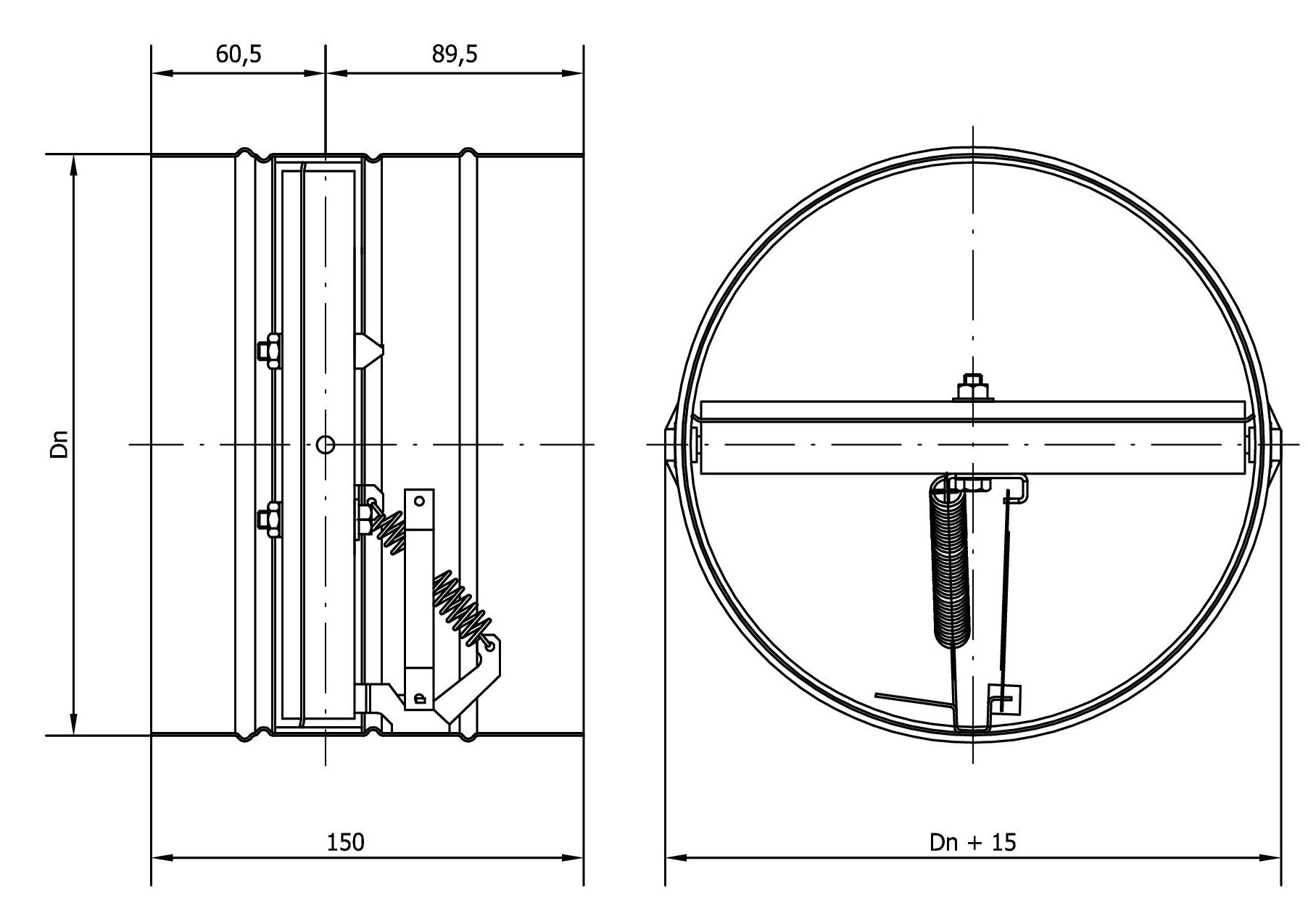

Konstrukcja:



Klapy przeciwpożarowe typu RK150 występują w i 4-ch wielkościach (Dn=100; Dn=125; Dn=160 i Dn=200 mm). Długość klapy zawsze wynosi 150 mm. Korpus klapy posiada mufowe lub nyplowe połączenie z instalacją wentylacyjną. Napęd przegrody klap umieszczony jest wewnątrz korpusu. Klapy mogą być wyposażone w wyzwalacz termiczny dostosowany do zadziałania w temperaturze 72°C.



Klapa osadzona może być w pionowej przegrodzie ogniowej.



W wykonaniu standardowym klapy przeciwpożarowe typu RK150 o przekroju kołowym składają się z jednoczęściowego korpusu perforowanego wykonanego z blachy ocynkowanej, przegrody odcinającej wykonanej z ognioodpornej płyty Promatect zawieszonej na czopach, uszczelki wentylacyjnej i pęczniejącej, wyzwalacza termicznego, sprężyny zamykającej oraz elementów dodatkowych takich jak zaczepy i ogranicznik przegrody odcinającej dla położenia zamkniętego.





                 Wolny przekrój i wielkość wskaźnika f1



Klapy przeciwpożarowe typu RK150

Dn

100

125

160

200

Aef  [m2]

0,00457

0,00813

0,01475

0,02457

f1 [%]

31,8

25,5

19,9

15,9

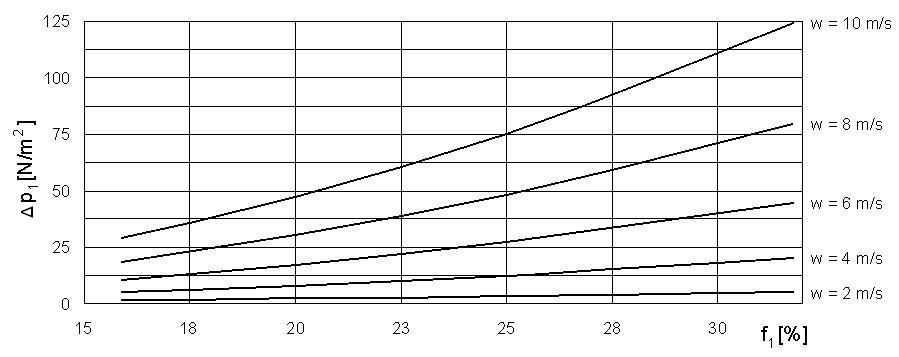

                                         Opory przepływu klap typu RK150 w zależnościi od f1 i w

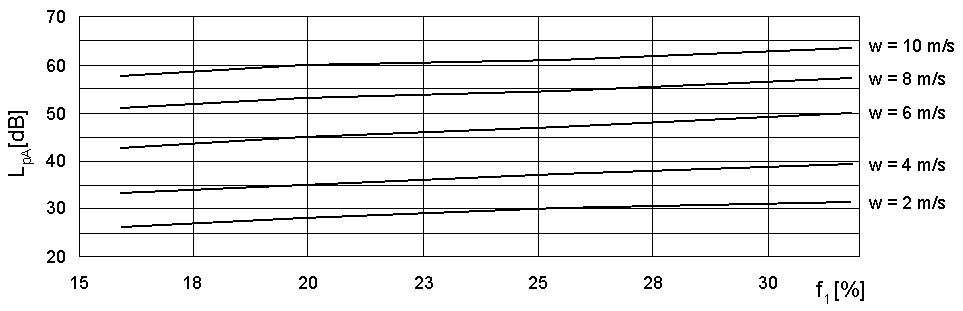

         Poziom powierzchniowego ciśnienia akustycznego LPA w zależności od f1 i w







                                      Zależność k1 od Fkl/F0











Klapa odcinająca RK 150
