Regulator VSR-R

Regulator VSR-R

Zastosowanie:

Regulatory VAV ( ang. Variable Air Volume ) stosowane są w instalacjach wentylacyjnych i klimatyzacyjnych do płynnej regulacji ilości powietrza  nawiewnego do pomieszczenia w zakresie pomiędzy ustawioną dolną i górną wartością, w zależności od chwilowego poziomu sygnału sterującego (regulacja ilościowa powietrza w pomieszczeniu). Ten z kolei może być zależny przykładowo od aktualnej temperatury w pomieszczeniu.

Regulując strumień powietrza stwarzamy indywidualny klimat w pomieszczeniu dając przy tym większą wygodę, lepsze warunki pracy i oszczędności w zakresie kosztów dzięki:



  • oszczędnemu i odpowiedniemu do potrzeb nawiewowi do indywidualnego pomieszczenia,
  • wykorzystaniu nierównoczesnego występowania strefowych obciążeń szczytowych,
  • optymalizacji energetycznej i użytkowej centrali wentylacyjnej,
  • niezawodnej kompensacji czynników zewnętrznych.





Konstrukcja

Korpus oraz przegroda regulatora o przekroju okrągłym VSR-R wykonane są ze stali ocynkowanej. Przegroda doszczelniona jest uszczelką gumową. Do pomiaru różnicy ciśnienia dynamicznego służą króćce umieszczone na stalowej listwie pomiarowej.

Elementem sterującym jest siłownik Belimo w zależności od wariantu wykonania.









Zestaw VAV-Compact z siłownikiem  LMV-D3 -MP stosowany jest do niezależnej od ciśnienia regulacji aparatów (boxów) VAV. Przy nastawie ciągłej, zestaw sterowany jest sygnałami z nastawnika położenia (pozycjonera), regulatora wiodącego, lub z systemu DDC. Poprzez prostą zmianę oprzewodowania dla sygnałów prądu zmiennego, możliwe są również różne rodzaje pracy, w układzie sterowania wymuszonego.



Zestaw LMV-D3-MP posiada czujnik różnicowy ciśnienia dynamicznego oraz część pomiarowo-regulacyjną z mikroprocesorem.



Działanie i ustawienie

Poprzez wciśnięcie przycisku na obudowie przyrządu, możliwe jest wysprzęglenie przekładni i ręczne przestawienie przepustnicy.

Programowanie zakresu roboczego, jak również parametrów roboczych VMIN i VMAX realizowane jest jednym z przyrządów dodatkowych układu komunikacji PP:

-ZTH-VAV (ZTH-GEN) (dla sprawdzenia i ustawienia bezpośrednio na instalacji)

-ZIP-RS 232  (dla ustawienia przez OEM)





Dane techniczne LMV-D3-MP

Napięcie znamionowe

24V AC, 50/60 Hz                                               24V DC

Zakres roboczy

19,2…28,8VAC                                                               21,6…28,8 V DC

Pobór mocy

2W

Moc znamionowa

5,5VA

Wielkość sygnału wiodącego

0…10V ( Prowadzenie w zakresie VMIN do VMAX)

Oporność wejściowa

min. 100kΩ

Rodzaje sterowania roboczego

sterowanie wymuszone , VMIN,VS,VMAX i selektywne oprzewodowanie od napięcia zasilającego

Wybieralny zakres roboczy ( ,,Mode'')

,,2…10 V''=2…10V w przedziale VMIN…VMAX  ,,0…10 V''=0…10V w przedziale VMIN…VMAX

Sygnał aktualnej wielkości strumienia przepływu U

DC 2…10 V@ 0,5 mA (Mode 2…10)               DC 0…10 V @ 0,5 mA (Mode 0… 10)               Sygnały liniowe, odpowiednio 0…100% Vnom

Zakres pomiarowy czujnika

0...600Pa

Przyłącze

Kabel 4x0,75 mm2

Kierunek obrotu

wybieralny L/R ( ustala OEM)

Klasa ochronności

III ( napięcie bezpieczne -niskie)

Stopień ochrony

IP54

Kąt obrotu

max. 95°, ( przestawialne zderzaki mechaniczne)

Moment obrotowy

5Nm

Wskaźnik położenia

mechaniczny

Temperatura otoczenia

 0…+50°C

Temperatura składowania

 -20…+80°C

Sprawdzian wilgotności

wg: EN 60335-1

Emit. zakłóc. elektromagnetycznych

CE zgodnie z 89/336/\EEC

Poziom natężenia dźwięku

max. 35dB (A)

Obsługa

bezobsługowy

Masa

500g

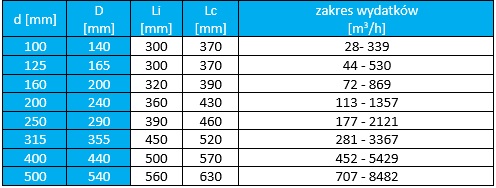

Regulatory VSR-R dostępne są w poniższym typoszeregu średnic (Dn [mm] – średnica nominalna; L [mm] – całkowita długość regulatora):



Dn

[mm]

L

[mm]

zakres wydatków

[m3/h]

100

361

0 - 339

125

361

0 - 530

160

361

0 - 869

200

431

0 - 1357

250

431

0 - 2121

315

461

0 - 3367

400

565

0 - 5429

500

616

0 - 8482





















Zakres działania :

Dobierając regulator VAV należy podać:

- przepływ nominalny VNOM [m3/h] wynikający z parametrów instalacji; jest to standardowy przepływ na instalacji przy całkowicie otwartym regulatorze;

- przepływ maksymalny VMAX [m3/h], czyli górną granicę sterowania przepływem;

- przepływ minimalny VMIN  [m3/h], czyli dolną granicę sterowania przepływem.



Przy doborze regulatora VAV należy pamiętać o zakresie wydatków przepływu powietrza w których może pracować regulator o danym wymiarze. Wynika on z zakresu dopuszczalnych prędkości przepływu powietrza przez regulator wynoszącego od 0 do 12 [m/s]. Zaleca się, aby podane VNOM [m3/h] odpowiadało prędkości przepływu przez regulator wynoszącej co najmniej 6 [m/s].
