System wentylacji bytowej

Nawiewniki ST-DVW / ST-DRW

Nawiewniki ST-DVW / ST-DRW

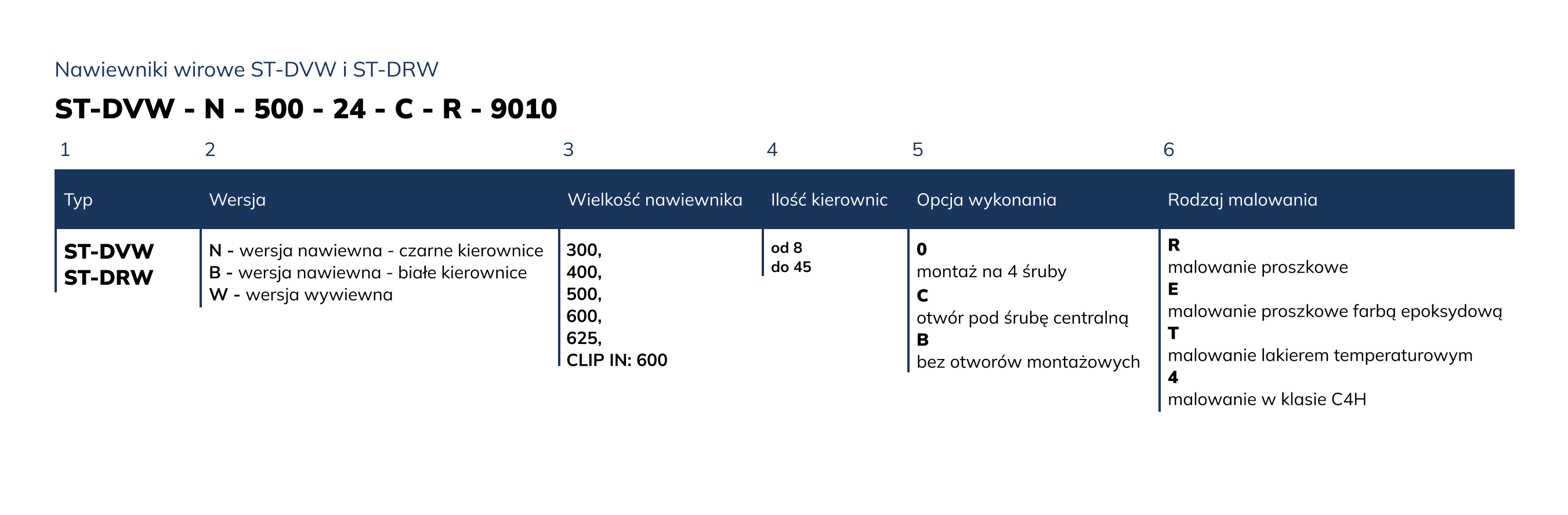

Nawiewniki ST-DVW i ST-DRW

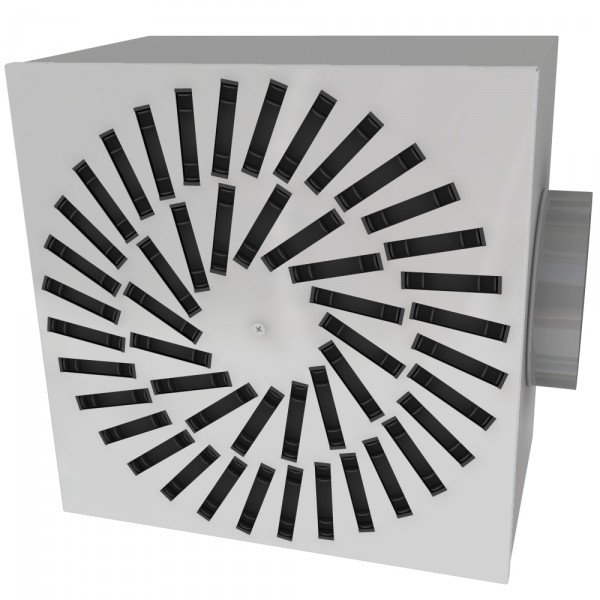

ST-DVW - stalowy, kwadratowy nawiewnik wirowy o pojedynczo regulowanych kierownicach przeznaczony do montażu w skrzynce rozprężnej.

ST-DRW - stalowy, okrągły nawiewnik wirowy o pojedynczo regulowanych kierownicach przeznaczony do montażu w skrzynce rozprężnej. -dostępne do wyczerpania zapasów

Zastosowanie:

Nawiewniki wirowe ST-DVW oraz ST-DRW znajdują zastosowanie w pomieszczeniach użyteczności publicznej oraz przemysłowych. Ruch wirowy strumienia powietrza wymuszony jest poprzez odpowiednie rozmieszczenie kierownic w płycie czołowej nawiewników. Strumień nawiewanego powietrza powoduje podwyższoną indukcję powietrza w pomieszczeniu. Kierownice umożliwiają jakościową regulację strumienia jak również pozwalają wpływać na kierunek rozchodzenia się nawiewanego powietrza. Nawiewniki te stosuje się w pomieszczeniach o wysokościach od 2,6 do 4 [m], przy maksymalnej różnicy temperatur pomiędzy temperaturą powietrza nawiewanego, a temperaturą powietrza w pomieszczeniu równą -10 [K] dla chłodzenia i odpowiednio 10 [K] dla ogrzewania.

Konstrukcja:

Płyta czołowa nawiewników wykonana jest z blachy stalowej ocynkowanej. Płyta czołowa mocowana jest do skrzynki rozprężnej przy użyciu wkrętów lub śruby centralnej. Malowana jest proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice wykonano z tworzywa sztucznego.

Wersje:
  • nawiewna
  • wywiewna (bez kierownic)
Wersja wywiewna może być stosowana między innymi do przewietrzania przestrzeni międzystropowych.

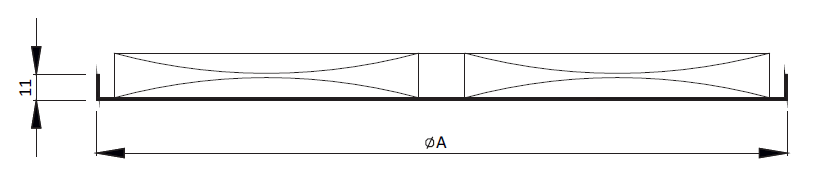

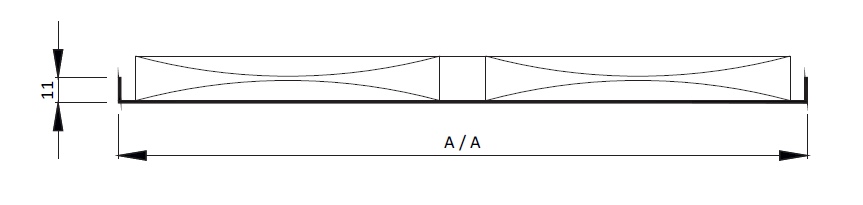

ST-DVW

ST-DRW



Wielkość

 [mm]

A

[mm]

300

300

400

400

500

500

600

600

625

625



Wielkości i powierzchnie efektywne
a

Wielkość  [mm]

Ilość lamelek

Aef [m2]

V [m3/h]

3 [m/s]

5 [m/s]

7 [m/s]

300

8

0,0094

102

170

274

400

16

0,0189

204

340

476

500

24

0,0283

306

510

714

500

32

0,0378

408

680

952

600

48

0,0566

612

1020

1427

625

48

0,0566

612

1020

1427

625

54

0,0637

688

1147

1606

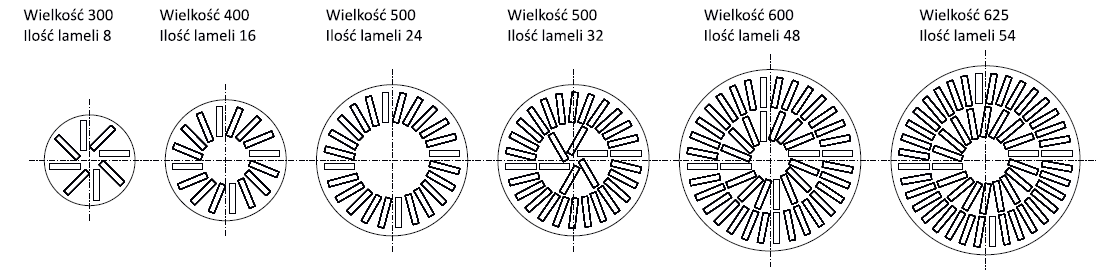

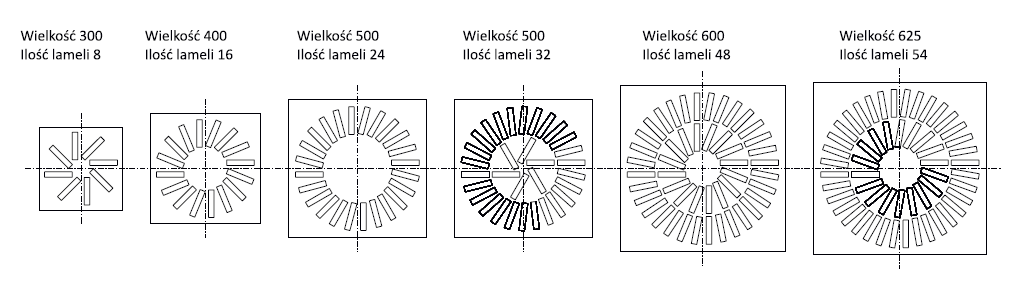

Rodzaje płyt czołowych
a
  • nawiewnik wirowy kwadratowy ST-DVW:

Możliwe jest alternatywne wykonanie wariantów z 8, 16, 24 i 32 lamelami w płycie czołowej 595 x 595 [mm] dostosowanej do montażu w podwieszanym suficie kasetonowym.



  • nawiewnik wirowy okrągły ST-DRW:

Możliwe jest wykonanie nietypowych nawiewników o innym rozmiarze płyty czołowej, innym układzie lameli lub z lamelami o podwójnej długości.

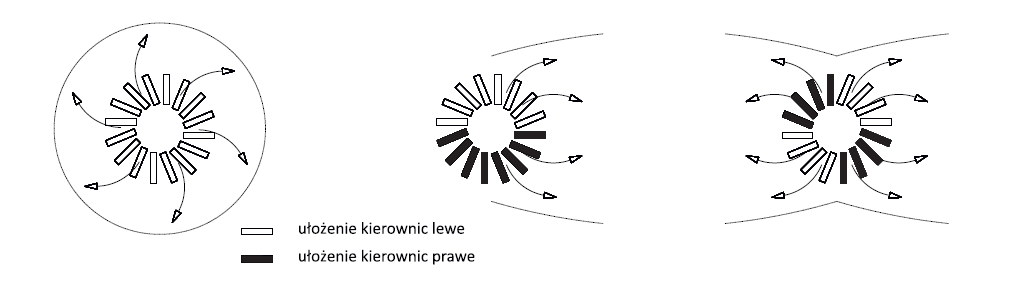

Wpływ ustawienia kierownic na rozpływ powietrza
a

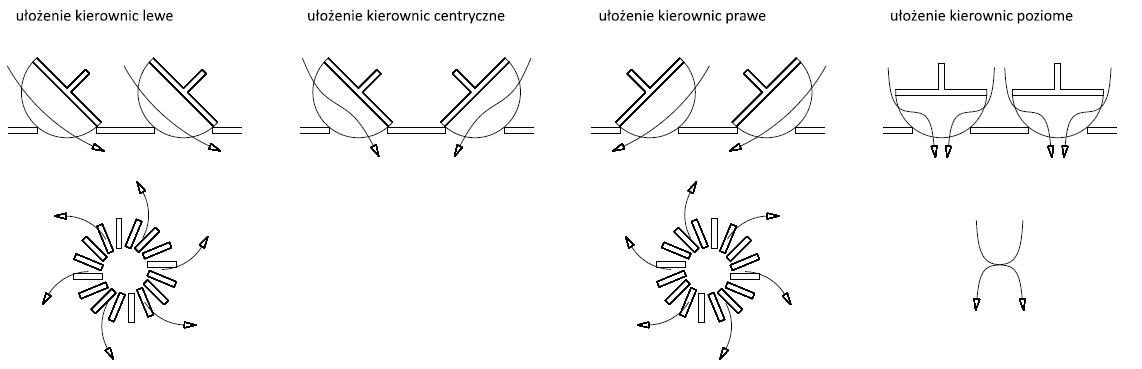

Przykładowe możliwości ustawienia kierownic dla różnego ukształtowania strumienia nawiewanego powietrza

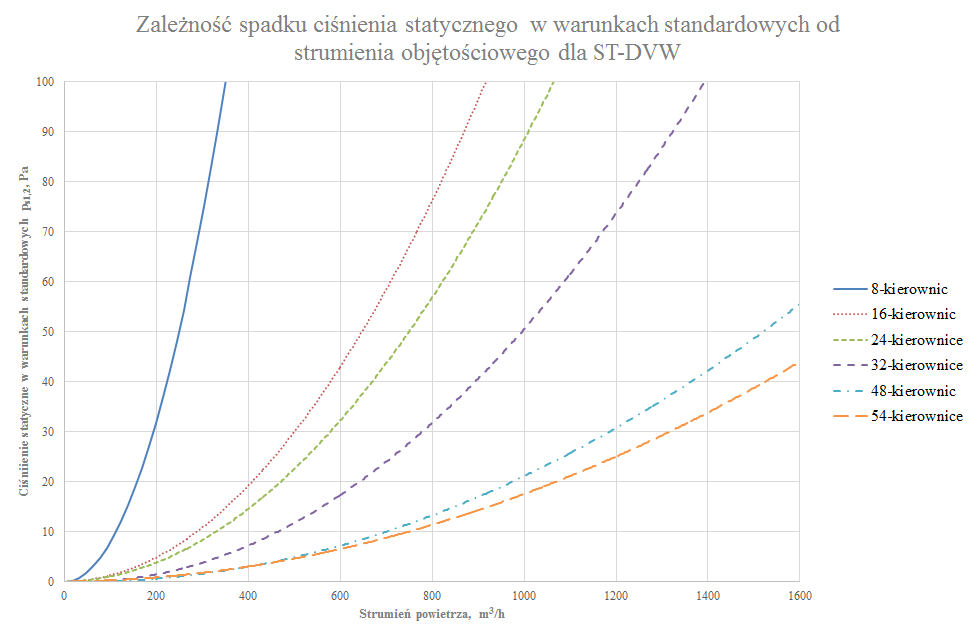

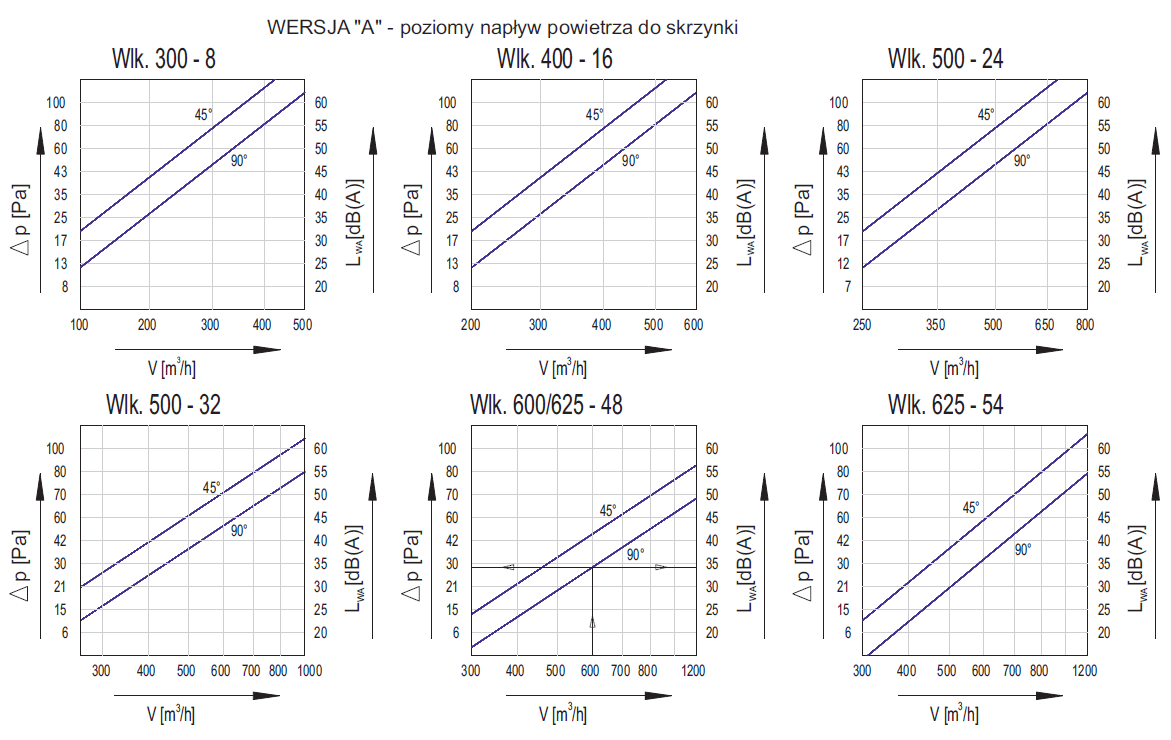

                         Strata ciśnienia i charakterystyka akustyczna przy różnym kącie ustawienia kierownic:

90° - max. otwarcie  , 45° - otwarcie do połowy

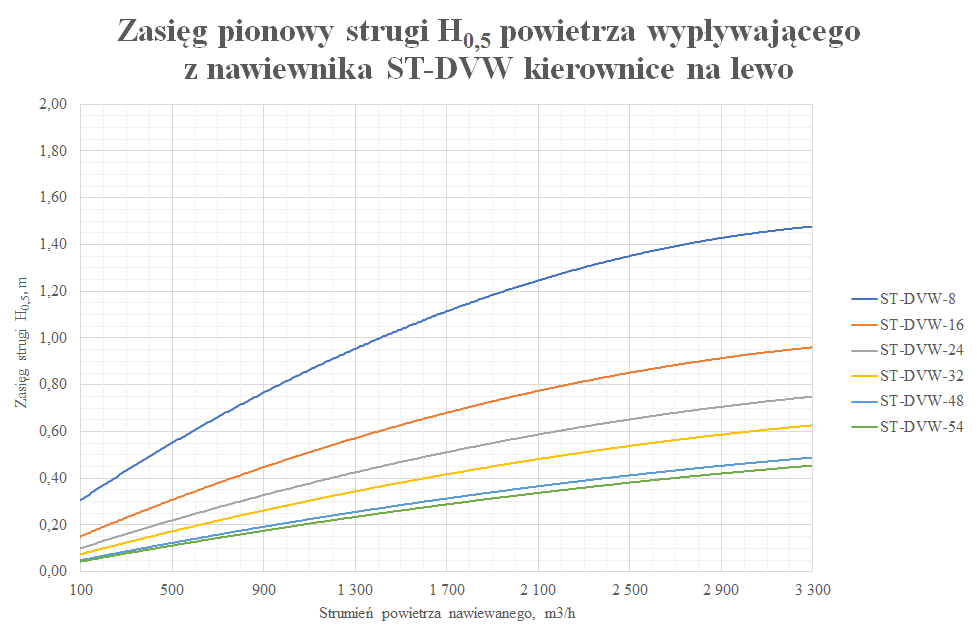

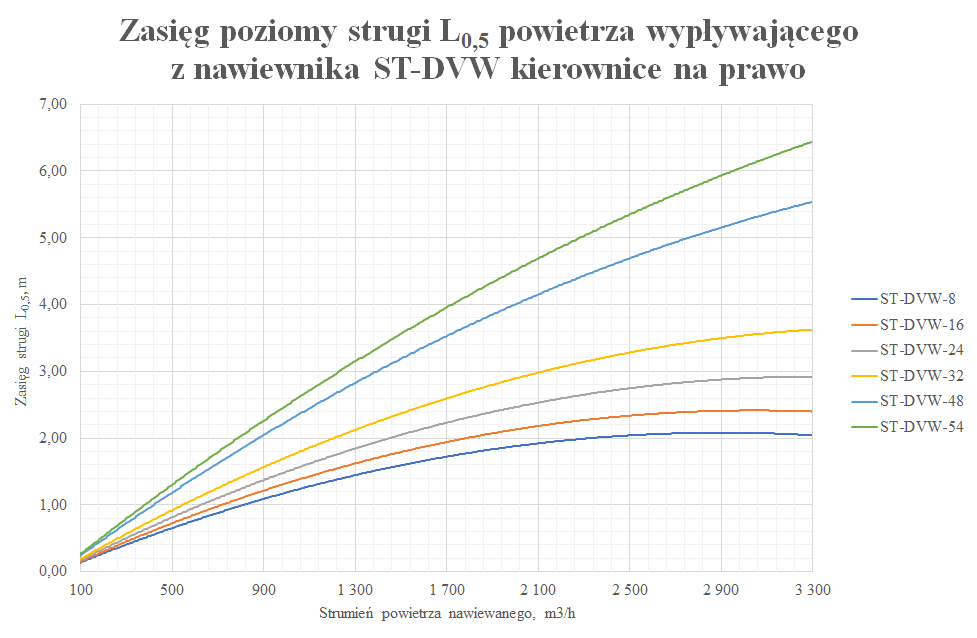

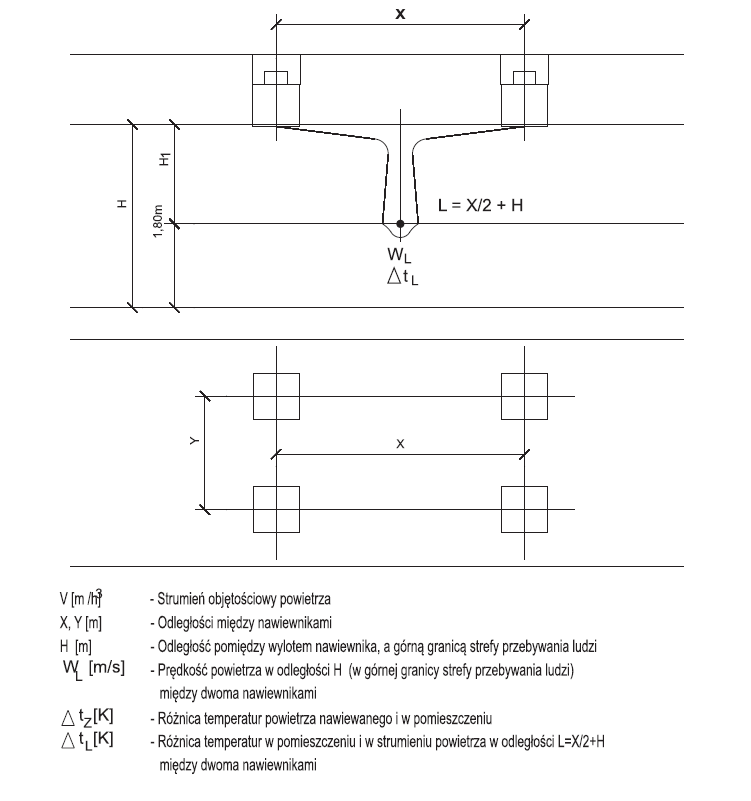

       Odległości wpływające na formowanie się strumienia powietrza przy chłodzeniu i nawiewie izotermicznym

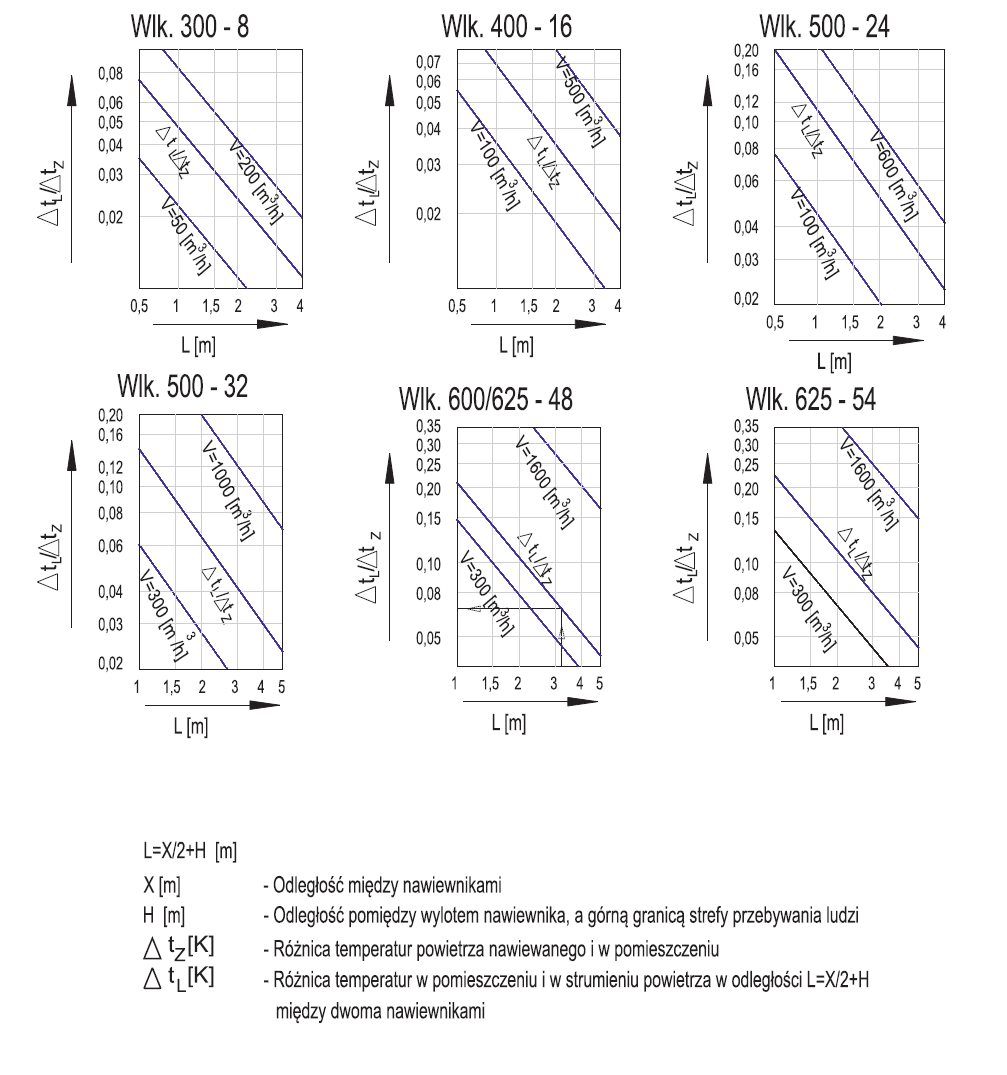

      Określenie stosunku różnic temperatur

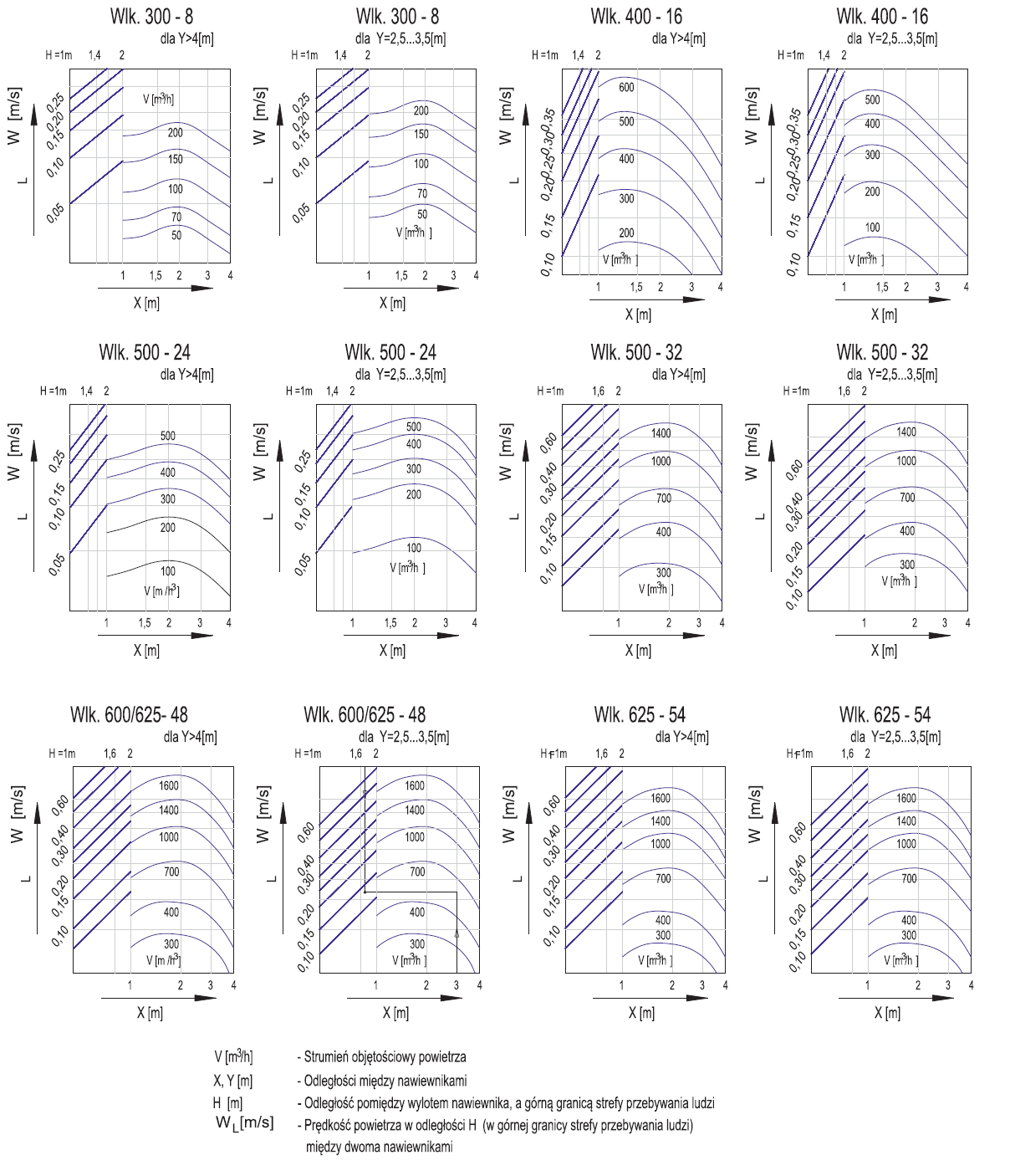

                 Określenie prędkości strumienia powietrza w górnej granicy  strefy przebywania ludzi
