System wentylacji bytowej

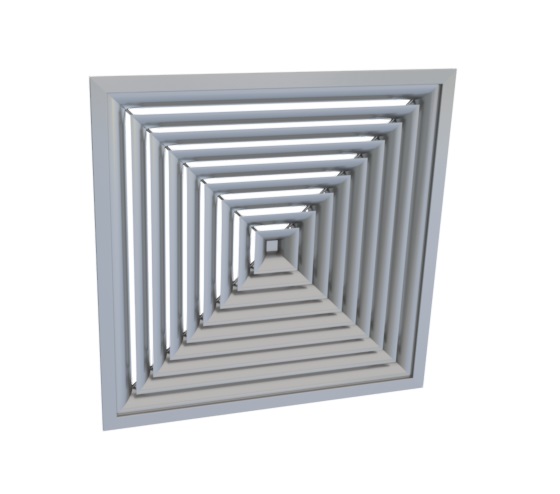

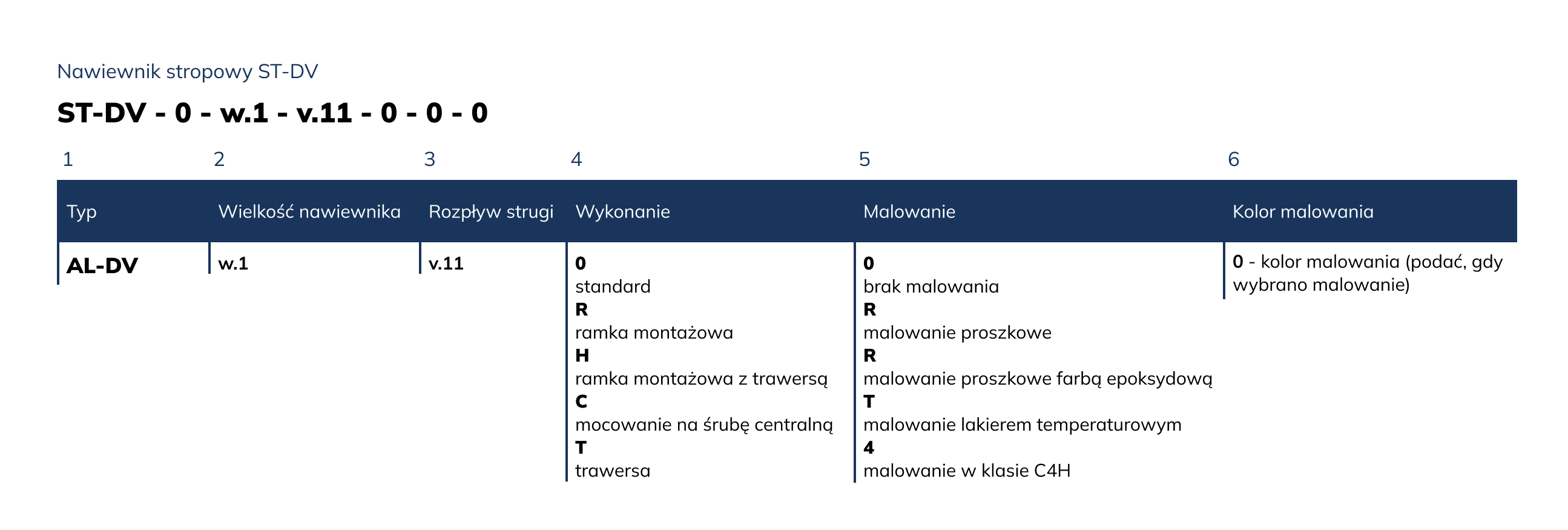

Nawiewniki ST-DV / AL-DV

Nawiewniki ST-DV / AL-DV

Konstrukcja:
Nawiewnik ST-DV wykonany jest z profili z blachy stalowej. Mocowany jest widocznymi wkrętami
(standardowo) lub śrubą centralną do profilu poprzecznego. Malowany jest proszkowo  na
dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są nieruchome.
Nawiewnik AL-DV wykonany jest z profili aluminiowych. Mocowany jest widocznymi wkrętami
(standardowo) lub śrubą centralną do profilu poprzecznego. Może być anodowany na  naturalny
kolor aluminium lub malowanywdowolnym kolorze z palety RAL (standardowo RAL9010). Kierownice
są nieruchome.
Wyposażenie dodatkowe:
Nawiewniki mogą być wyposażonewjedną z nasadek:
G– regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami
M– regulacja ilości powietrza łopatkami pojedynczo ustawialnymi od przodu
Nawiewnik w wariantach v.5 i v.11 może być wykonany w wersji przeznaczonej do mocowania za
pomocą śruby centralnej.
Nawiewnik można zamówić z ramką montażową przystosowaną do mocowania widocznymi wkrętami lub
śrubą centralną. Dodatkowo, do nawiewnika, można zamówić profil poprzeczny (trawersę),
przewidziany do zamocowaniawskrzynce rozprężnej.
Zastosowanie:

Nawiewniki sufitowe stanowią jeden z najważniejszych elementów instalacji wentylacyjnych i klimatyzacyjnych.  Mają znaczący wpływ na rozkład prędkości i temperatury powietrza. Podstawowym zadaniem tych urządzeń jest dostarczenie wymaganego strumienia powietrza, przy zachowaniu odpowiednich jego parametrów w strefie przebywania ludzi oraz niskiego poziomu hałasu w pomieszczeniu.

Konstrukcja:

Nawiewnik ST-DV wykonany jest z profili z blachy stalowej. Mocowany jest widocznymi wkrętami (standardowo) lub śrubą centralną do profilu poprzecznego ( tylko warianty v.5 i v.11). Malowany jest proszkowo  na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są nieruchome.

Nawiewnik AL-DV wykonany jest z profili aluminiowych. Mocowany jest widocznymi wkrętami  (standardowo) lub śrubą centralną do profilu poprzecznego ( tylko warianty v.5 i v.11). Może być malowany w dowolnym kolorze z palety RAL (standardowo RAL9010). Kierownice są nieruchome.


Wyposażenie dodatkowe:

Nawiewniki mogą być wyposażone w nasadkę G – regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami.
Nawiewnik w wariantach v.5 i v.11 może być wykonany w wersji przeznaczonej do mocowania za pomocą śruby centralnej.
Nawiewnik można zamówić z ramką montażową przystosowaną do mocowania widocznymi wkrętami lub śrubą centralną. Dodatkowo, do nawiewnika, można zamówić profil poprzeczny (trawersę), przewidziany do zamocowania w skrzynce rozprężnej.

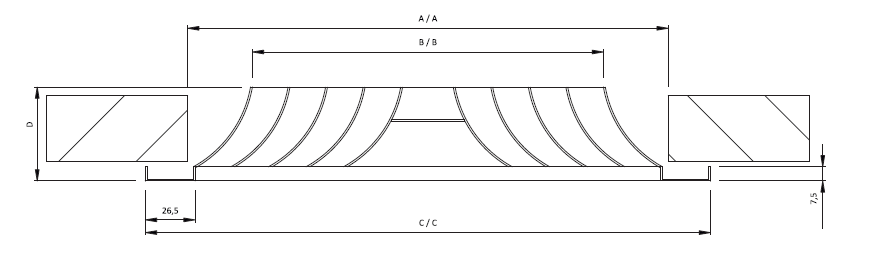

Wielkość

A

[mm]

B

[mm]

C

[mm]

w.1

205

124

245

w.2

261

180

301

w.3

317

236

357

w.4

373

292

413

w.5

430

349

469

w.6

459

378

498

w.7

559

478

598

w.8 584 503 623

Wielkości i powierzchnie efektywne nawiewnika [m2]


Wielkość

w.1

w.2

w.3

w.4

w.5

w.6

w.7

w.8
Wymiar zewnetrzny [mm]

245 x 245

301 x 301

357 x 357

413 x 413

469 x 469

498 x 498

598 x 598

623_x_623

wariant v.1 i v.3

0,0084

0,0154

0,0255

0,0387

0,0564

0,066

0,1085

0,1184

wariant v.5

0,0095

0,0171

0,0277

0,0415

0,0598

0,0696

0,1131

0,1233

wariant v.11

0,0106

0,0187

0,0299

0,0443

0,0631

0,0732

0,1177

0,1282




Zasięg strugi (L) oraz maksymalna prędkość wypływu strugi (W) dla wariantu 11 nawiewnika


Ilość powietrza [m3/h]

200

250

300

400

500

600

700

800

900

1000

1300

1500

2000

2500

3000

Wielkość

B     [mm]

E   [mm]

Aef [m2]

L-zasięg strugi w [m] w odniesieniu do prędkości końcowej 0,25 [m/s]

     W-prędkość wypływu w [m/s] na nawiewniku w przekroju Aef

w.1

124

192

0,0106

2,2

2,8

3,6

4,5























5,8

7,0

8,8

5,8























w.2

180

248

0,0187

1,5

1,9

2,6

3,5

4,3

5,3



















3,5

4,0

8,0

6,3

8,0

9,8



















w.3

236

304

0,0299



1,4

1,8

2,8

3,5

4,1

4,7

5,6

6,7

7,6













2,5

3,0

4,0

5,0

5,7

6,8

7,8

9,0

10,0











w.4

292

360

0,0443





1,5

2,2

2,8

3,4

4,0

4,5

5,0

6,0

7,8

9,1











2,2

2,7

3,4

4,0

4,8

5,5

6,0

6,8

8,3

10,0







w.5

349

416

0,0631







1,7

2,3

2,8

3,2

3,8

4,2

4,8

6,0

7,6

9,7











1,9

2,3

2,7

3,3

3,6

4,3

4,8

5,7

6,6

9,2





w.6

378

445

0,0732









1,9

2,5

3,0

3,5

3,9

4,5

5,6

7,0

9,3

11,0











2,0

2,3

2,7

3,2

3,5

4,0

4,8

5,8

7,6

9,8



w.7

478

545

0,1177













2,4

2,8

3,2

3,8

4,5

5,0

7,6

9,3

11,0













1,8

2,2

2,3

2,6

3,3

3,7

5,0

6,2

7,5

w.8 503 570 0,1282                 3,0 3,6 4,3 4,8 7,2 9,0 10,0
                2,2 2,4 3,0 3,4 4,6 5,7 6,6







Poziom hałasu generowanego przy przepływie strugi przez nawiewnik



Spadek ciśnienia na nawiewnikach kwadratowych
