Regulator CAV-N  CAV-W

Regulator CAV-N CAV-W

Zastosowanie
Regulator stałego objętościowego strumienia przepływu powietrza CAV-E dedykowany jest  do nisko- średnio oraz wysokociśnieniowych instalacji wentylacyjnych, Element stosować można zarówno na części nawiewnej jak i wywiewnej instalacji wentylacji. Regulator pracuje  niezawodnie od minimalnej różnicy ciśnień, która zależy od prędkości powietrza (co określa wykres),  do maksymalnej różnicy ciśnień równej 1000 [Pa]
Konstrukacja
Korpus zbudowany jest ze stali ocynkowanej spawanej laserowo o średnicach
standardowych okrągłych przewodów wentylacyjnych. Szczelność montażu zapewniają
uszczelki gumowe umiejscowione na krańcach elementu. Przegroda regulacyjna wykonana
jest z aluminium, osadzona na łożyskach z PTFE. Regulator wyposażony jest w sprężynę
regulującą wykonaną ze stali nierdzewnej, oraz tłok zapobiegający oscylacjom.

Zastosowanie:

Regulator stałego objętościowego strumienia przepływu powietrza CAV oferowany jest w dwóch wersjach ciśnieniowych:

Dedykowany do niskociśnieniowych instalacji wentylacyjnych CAV-N reguluje strumień o przepływy w zakresie ciśnień roboczych  50 – 200 Pa,
CAV-W dedykowany do instalacji średniociśnieniowych reguluje strumień przepływu w zakresie ciśnień o 150 – 600 Pa.

Element stosować można zarówno na części nawiewnej jak i wywiewnej instalacji wentylacji.



Strumień natężenia przepływu ustawia zamawiający za pomocą  śruby  umieszczonej na korpusie regulatora. Dzięki temu można  dokonać ustawienia każdej wielkości mieszczącej się w jego zakresie roboczym.



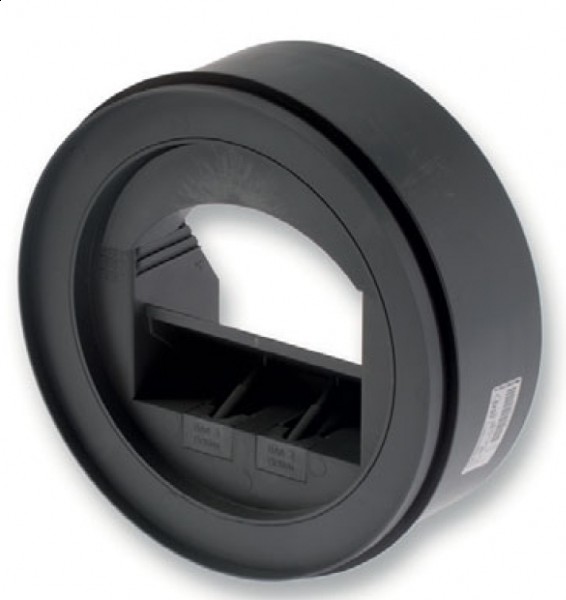

Konstrukcja:

Zbudowany jest z tworzywa sztucznego (PCV) nie rozprzestrzeniającego płomienia o klasie odporności ogniowej M1, zawiera sprężynę regulującą wykonaną ze stali nierdzewnej, w skład elementu wchodzi gumowa uszczelka niwelująca przepływ między korpusem regulatora a ścianką przewodu wentylacyjnego.

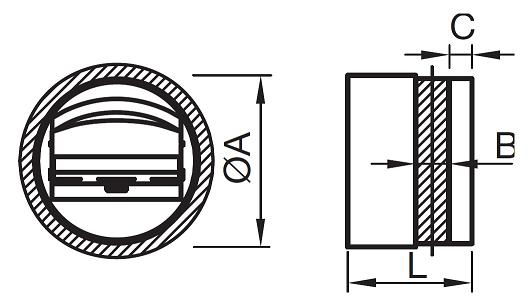

   Wymiary regulatora CAV-N , CAV-W

Ø

A

D

L

B

C

80

76

73

90

15

13

100

96

93

90

15

13

125

120

117

90

15

13

160

156

147

120

15

18

200

196

192

120

15

18

250

244

244

120

15

20



Nastawy przepływu powietrza

Dn

Q [m3/h] CAV-N

Q [m3/h] CAV-W

80

15

25

30

45

50













50

75













100

15

30

45

50

60

75

90

100







50

75

100

125









125

15

30

45

50

60

75

90

100

120

150

180

100

125

150

200

250

300





160

120

150

180

210

240

270

300









150

200

250

300

350

400

450

500

200

210

240

270

300

350

400

450

500







350

400

450

500

600

700

800



250

300

350

400

450

500













500

600

700

800

900

1000

1100

1200



Poziom mocy akustycznej w dB(A) w zależności od ciśnienia panującego w przewodzie

Q [m3/h]

50 Pa

100 Pa

150 Pa

200 Pa

15

25

29

32

35

30

26

31

35

38

45

27

33

36

39

60

32

37

39

42

75

32

37

40

42

90

32

38

41

44

120

30

34

37

42

150

33

37

41

45

180

34

40

44

47

210

34

40

42

44

240

35

41

44

47

270

37

43

45

49

300

33

37

42

45

350

35

40

44

47

400

37

42

45

50

450

38

44

46

51

500

39

46

48

53

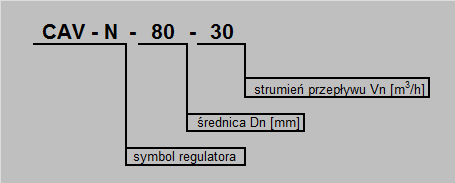

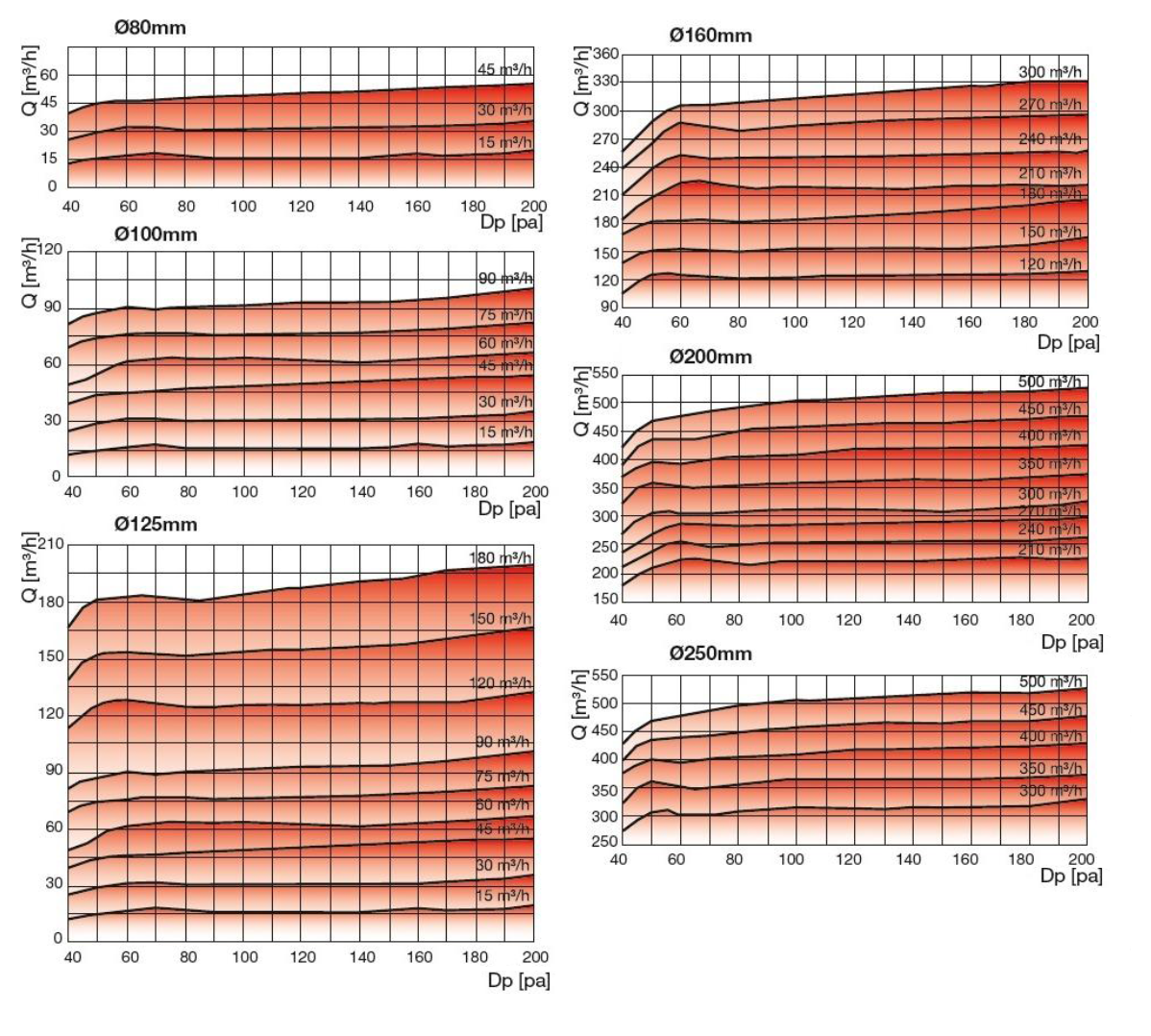

Strata ciśnienia CAV-N

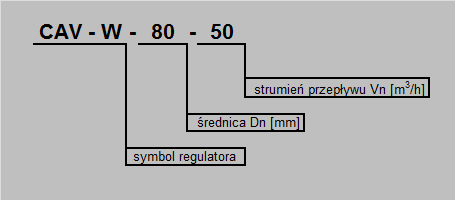

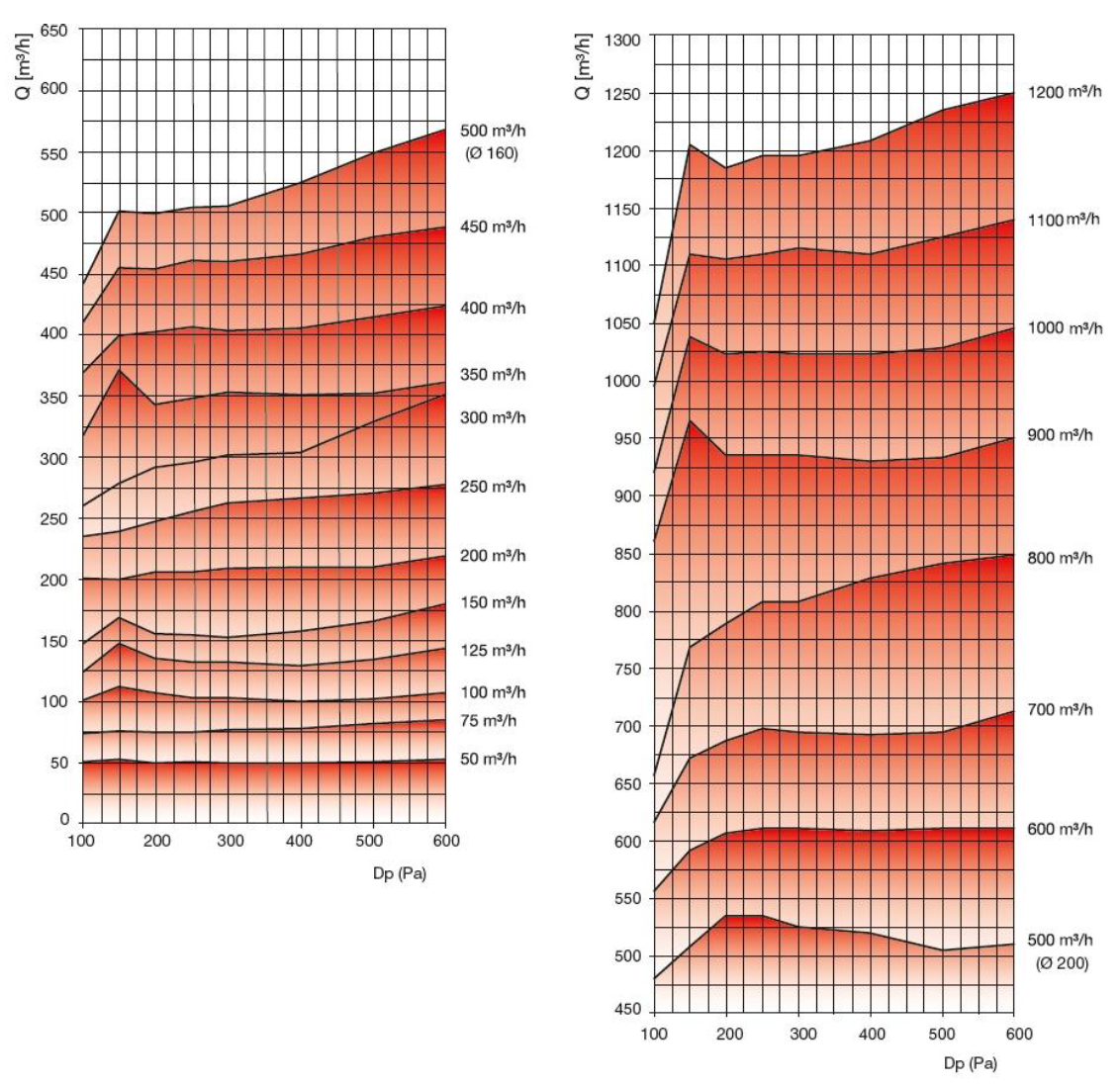

Strata ciśnienia CAV-W
