System wentylacji bytowej

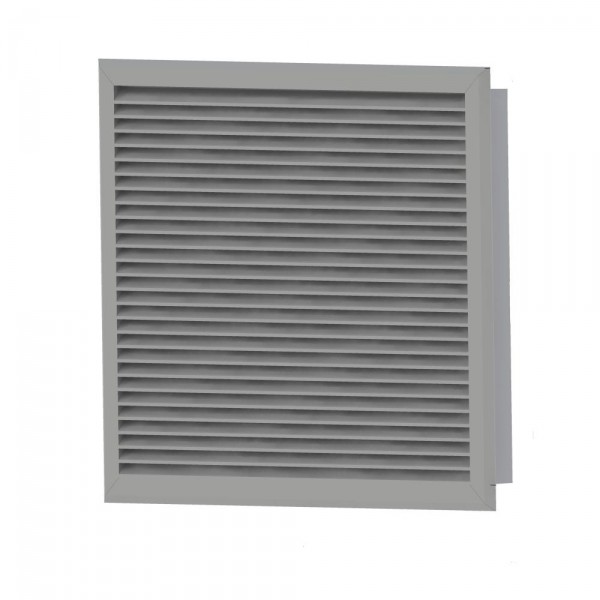

Czerpnia ścienna ST-JWN-V

Czerpnia ścienna ST-JWN-V

Wykonana z blachy stalowej ocynkowanej
Stałe pióra pod kątem 45
Odstronywewnętrznej wykończona siatką
Głębokość zabudowy g – 100 m
Zastosowanie:

Czerpnie ST-JWN-V stosujemy tam gdzie wymagana jest ochrona otworu czerpni przed wpływem warunków atmosferycznych oraz zapewnienia właściwego czerpania powietrza z atmosfery. Czerpnie ścienne ST-JWN-V przeznaczone są do montowania jako zakończenie przewodów wentylacyjnych prostokątnych. Stosuje się je w przypadku, gdy jest to uzasadnione względami budowlanymi lub użytkowymi.

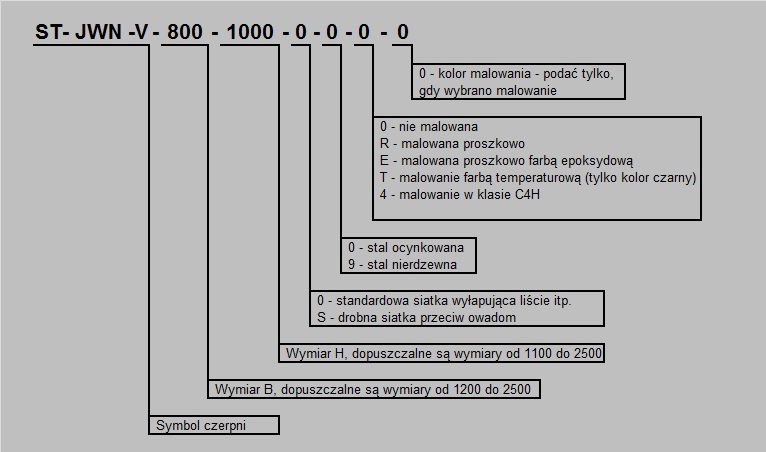

Konstrukcja:

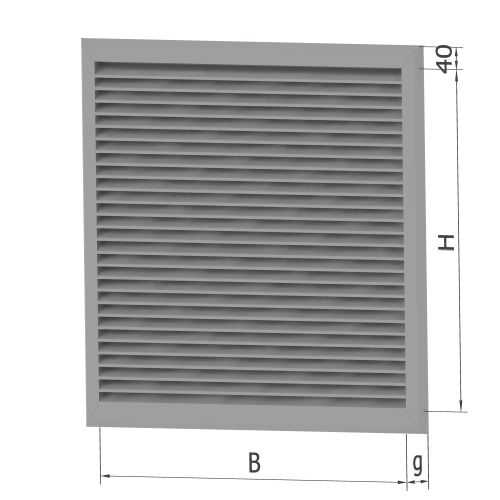

Czerpnie ścienne prostokątne wykonane z blachy stalowej ocynkowanej, stałe pióra pod kątem 45°, od strony wewnętrznej wykończone siatką. Typ ST-JWN-V produkowane w zakresie wymiarów od 1200 x 1100 mm do 2500 x 2500 mm; głębokość zabudowy 100 mm.







a
Ciężar [kg]
a



Wymiar B [mm]

1200

1400

1600

1800

2000

2200

2500

Wymiar H [mm]

1100

36,9

45,1

49,6

54,1

59,6

64,3

70,4

1300

42,7

52,6

58,2

64,0

69,6

75,3

85,1

1500

47,2

59,9

65,7

71,4

78,3

84,1

95,2

1700

54,3

67,5

74,6

81,6

88,4

96,7

107,8

1900

58,6

72,4

80,7

87,7

96,9

104,0

116,4

2100

68,0

84,5

94,0

104,6

112,7

121,1

135,9

2300

72,5

90,8

100,2

111,0

120,3

129,9

144,8

2500

78,3

99,3

108,9

120,8

130,2

141,0

157,1

a
Powierzchnia efektywna Aef [m2]
a



Wymiar B [mm]

1200

1400

1600

1800

2000

2200

2500

Wymiar H [mm]

1100

0,749

0,874

0,998

1,123

1,248

1,373

1,560

1300

0,936

1,092

1,248

1,404

1,560

1,716

1,950

1500

1,061

1,238

1,414

1,591

1,768

1,945

2,210

1700

1,248

1,456

1,664

1,872

2,080

2,288

2,600

1900

1,373

1,602

1,830

2,059

2,288

2,517

2,860

2100

1,560

1,820

2,080

2,340

2,600

2,860

3,250

2300

1,685

1,966

2,246

2,527

2,808

3,089

3,510

2500

1,872

2,184

2,496

2,808

3,120

3,432

3,900

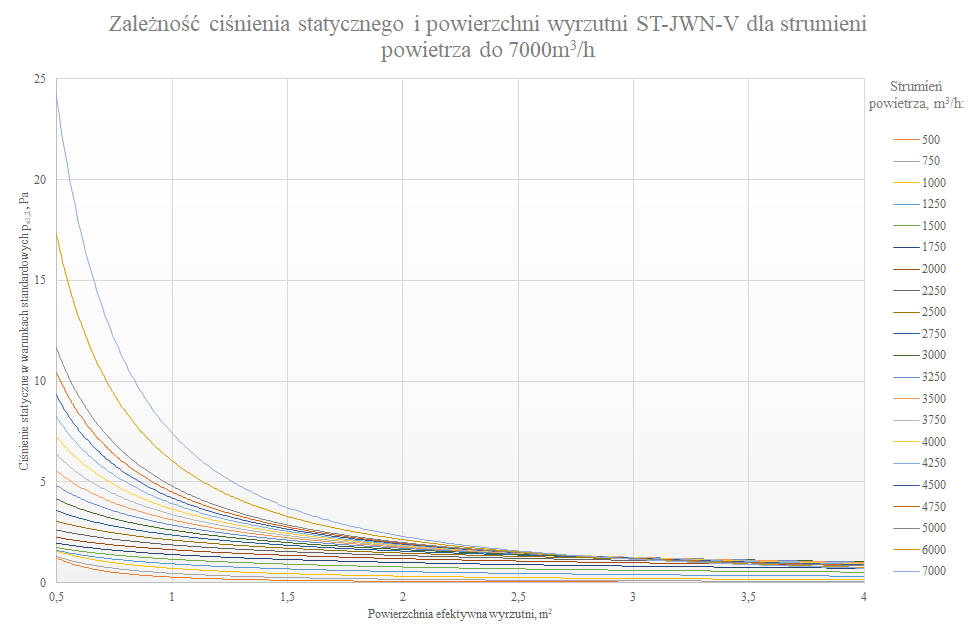

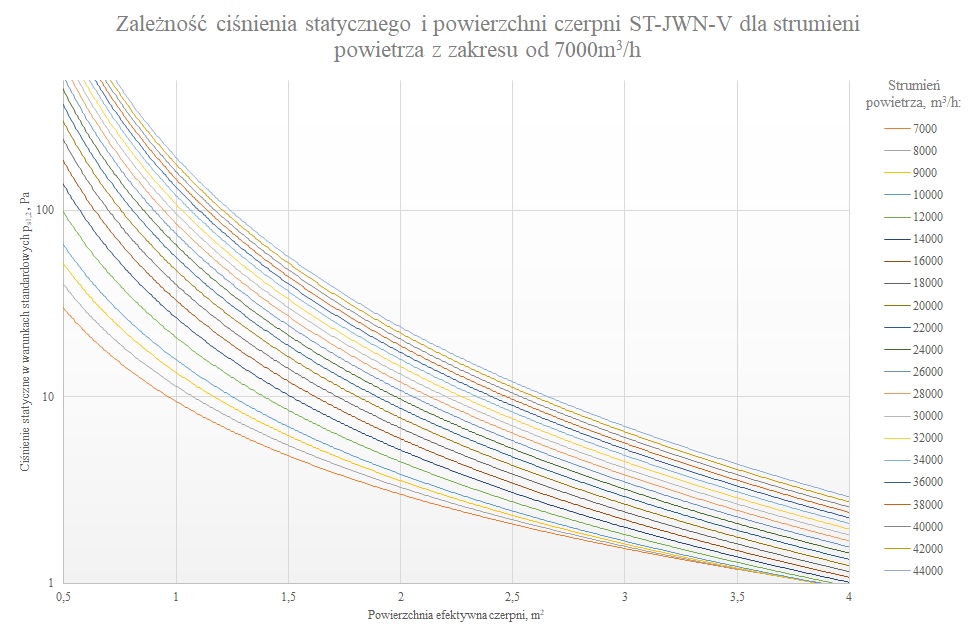

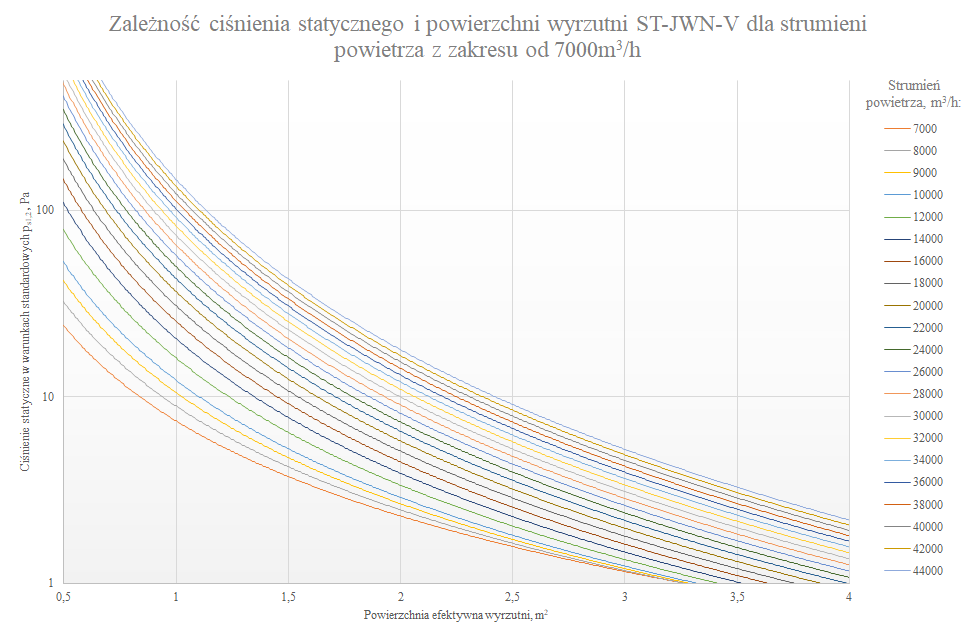

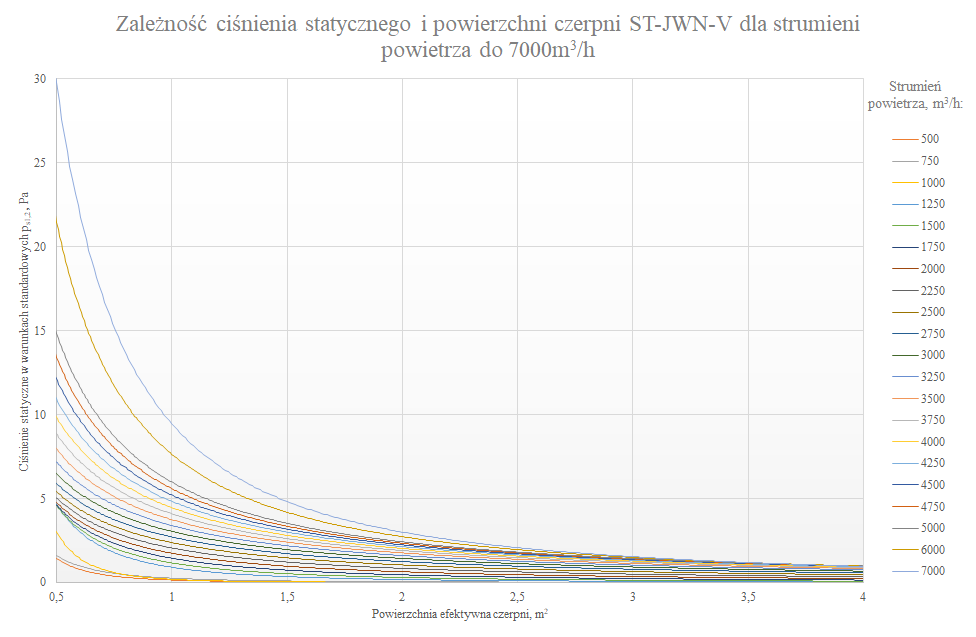

Opory przepływu powietrza Δp [Pa]
a





Czerpnia ścienna ST-JWN-V
