Nawiewniki i skrzynki rozprężne

Skrzynki rozprężne

Skrzynki rozprężne

Skrzynki rozprężne wentylacyjne

Wielkości:

Przy zamawianiu skrzynki rozprężnej należy podać typ oraz rozmiar produktu, który będzie w niej zamontowany. Wymiary skrzynki zostaną odpowiednio dobrane.



Konstrukcja:

Skrzynki rozprężne wykonane są z blachy ocynkowanej.

Skrzynki rozprężne do nawiewników stropowych, kratek wentylacyjnych oraz nawiewnika ST-DVL/R wykonane są z odgięciem dolnej krawędzi, w celu umożliwienia montażu. Skrzynki rozprężne do nawiewników wirowych ST-DVW oraz ST-DRW wykonane są bez tego odgięcia, dolna krawędź oklejona jest natomiast uszczelką. Ponadto skrzynki do nawiewników ST-DRW posiadają redukcję na okrągły kształt nawiewnika.

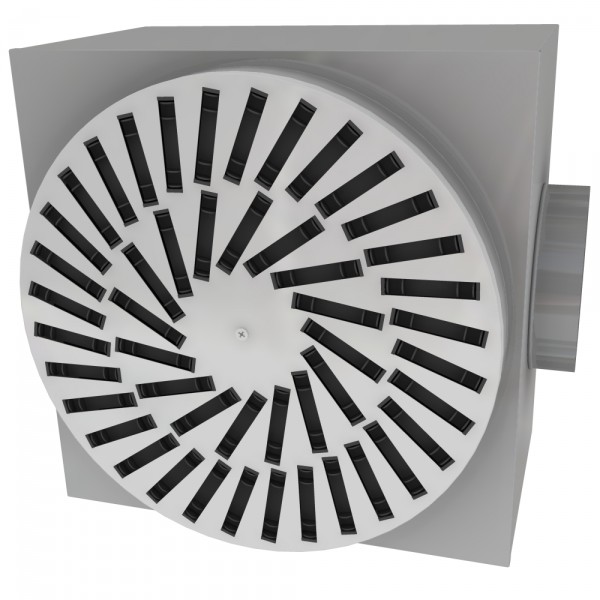

Wewnątrz skrzynek do nawiewników wirowych w wersji nawiewnej zamontowana jest płyta z blachy perforowanej w celu rozbicia strugi powietrza.

Wewnątrz skrzynek do nawiewników szczelinowych znajdują się poprzeczki umożliwiające montaż nawiewnika oraz poprzeczki usztywniające. Strumień powietrza doprowadzany jest do tych skrzynek poziomo.



Wyposażenie dodatkowe:

Skrzynkę rozprężną wentylacyjną można zamówić z zamocowaną w środku trawersą, konieczną do przykręcenia nawiewnika za pomocą śruby centralnej.

Możliwe jest również zamontowanie płyty z blachy perforowanej w dowolnej skrzynce, w celu rozbicia strugi powietrza.

Skrzynka rozprężna może być wyposażona w przepustnicę regulującą natężenie przepływu powietrza z blachy perforowanej. Stopień otwarcia przepustnicy regulowany jest ręcznie, za pomocą rączki (konieczny demontaż nawiewnika) lub cięgnem sznurkowym (możliwe wyprowadzenie przez szczeliny na zewnątrz nawiewnika).

Wewnątrz skrzynki rozprężnej można zastosować izolacje akustyczną z wełny z flizem cleantec o grubości 20 [mm]  lub z armaflexu AF o grubości 9 [mm] . Przy zamówieniu opcjonalnie podać symbol izolacji.

Możliwe jest również wykonanie skrzynki w wersji teleskopowej (z ramką montażową nitowaną od wewnątrz do skrzynki pozbawionej odgięć). Ułatwia to montaż ramki, niweluje różnice w grubości stropów oraz niedokładności położenia. Wysokość teleskopu (ramki montażowej) należy podać przy zamówieniu (standardowo 80 [mm]).

Ze względu na sposób doprowadzenia powietrza, skrzynki rozprężne wykonywane są w dwóch wariantach: z doprowadzeniem poziomym lub pionowym.

Wersje doprowadzenia powietrza
a

- z doprowadzeniem poziomym                                                                      - z doprowadzeniem pionowym

a
Wymiary skrzynek rozprężnych
a
  • Dla  AL-DV , ST-DV  , ST-DVA

Wielkość

D1

D2

T

ø d

[mm]

1

204

204

270

158

2

260

260

270

158

3

316

316

330

198

4

372

372

330

198

5

428

428

380

248

6

457

457

380

248

7

557

557

430

313

8

582

582

430

313

  • Dla ST-DVS , AL-DVS

Wielkość H/L

D1

D2

T

ø d

[mm]

208

371

206

369

270

158

471

206

469

270

158

571

206

569

270

158

671

206

669

270

158

871

206

869

270

2 x 158

1071

206

1069

270

2 x 158

1271

206

1269

270

2 x 158

264

471

262

469

330

198

571

262

569

330

198

671

262

669

330

198

871

262

869

330

2 x 198

1071

262

1069

330

2 x 198

1271

262

1269

330

2 x 198

320

571

318

569

330

198

671

318

669

330

198

871

318

869

330

2 x 198

1071

318

1069

330

2 x 198

1271

318

1269

330

2 x 198

376

671

374

669

380

248

871

374

869

380

248

1071

374

1069

380

248

1271

374

1269

380

2 x 248

432

871

430

869

380

248

1071

430

1069

380

2 x 248

1271

430

1269

380

2 x 248

462

462

460

460

380

248

962

460

960

380

2 x 248

562

562

560

560

430

313

1162

560

1160

430

2 x 313

587

587

585

585

430

313

1212

585

1210

430

2 x 313

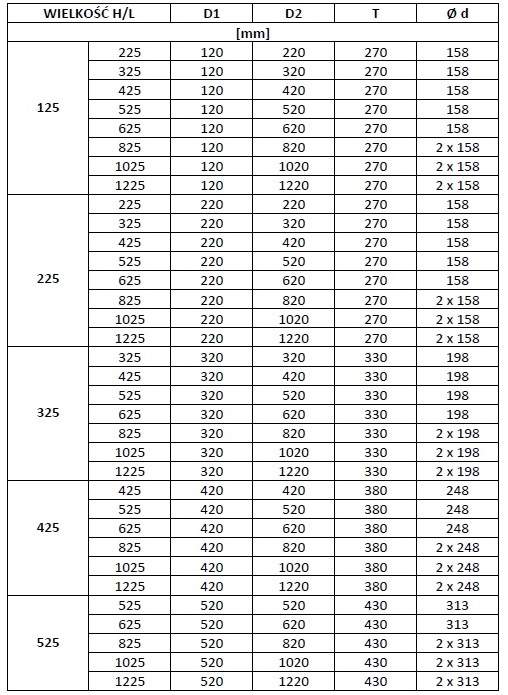

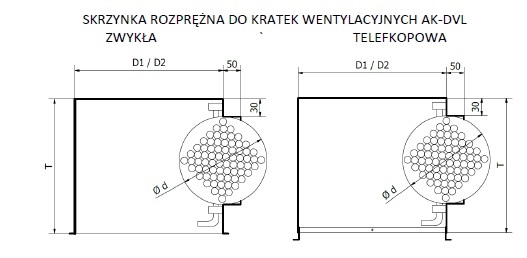

  • Dla kratek wentylacyjnych oraz ST- DVL

Wielkość H/L

D1

D2

T

ø d

[mm]

125

225

120

220

270

158

325

120

320

270

158

425

120

420

270

158

525

120

520

270

158

625

120

620

270

158

825

120

820

270

2 x 158

1025

120

1020

270

2 x 158

1225

120

1220

270

2 x 158

225

225

220

220

270

158

325

220

320

270

158

425

220

420

270

158

525

220

520

270

158

625

220

620

270

158

825

220

820

270

2 x 158

1025

220

1020

270

2 x 158

1225

220

1220

270

2 x 158

325

325

320

320

330

198

425

320

420

330

198

525

320

520

330

198

625

320

620

330

198

825

320

820

330

2 x 198

1025

320

1020

330

2 x 198

1225

320

1220

330

2 x 198

425

425

420

420

380

248

525

420

520

380

248

625

420

620

380

248

825

420

820

380

2 x 248

1025

420

1020

380

2 x 248

1225

420

1220

380

2 x 248

525

525

520

520

430

313

625

520

620

430

313

825

520

820

430

2 x 313

1025

520

1020

430

2 x 313

1225

520

1220

430

2 x 313

  • Dla ST- DR (wykonuje się okrągłą skrzynkę rozprężną)

Wielkość

ø D

T

ø d

[mm]

1

204

270

158

2

261

270

158

3

314

330

198

4

371

330

198

5

427

380

248

  • Dla ST- DVL/R

Wielkość

B

H1

H2

H3

ø d

[mm]

377

369

500

325

300

250

505

497

560

358

350

315

569

561

600

375

370

355

633

628

650

400

390

400

761

753

700

425

420

450

1017

1009

810

480

470

560

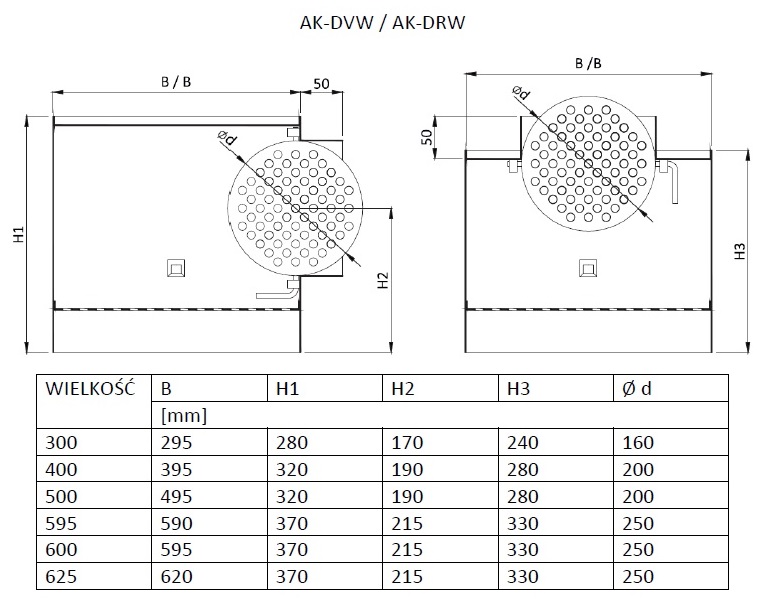

  • Dla ST- DVW oraz ST- DRW

Wielkość

B

H1

H2

H3

ø d

[mm]

300

295

280

170

240

160

400

395

320

190

280

200

500

495

320

190

280

200

600

595

370

215

330

250

625

620

370

215

330

250

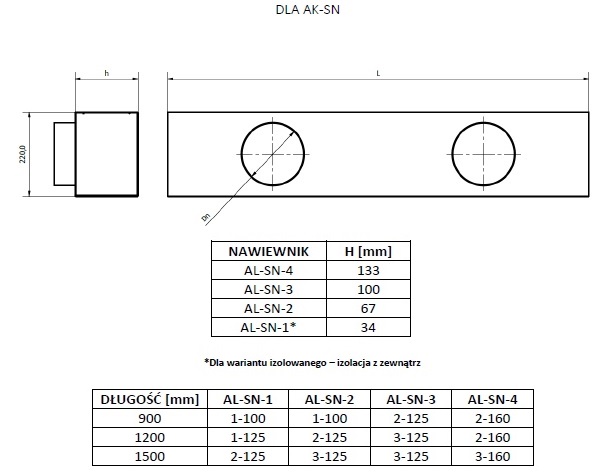

  • Dla AL-SN



Nawiewnik

h [mm]

AL-SN-4

133

AL-SN-3

100

AL-SN-2

67

AL-SN-1

34



Długość

AL-SN-1

AL-SN-2

AL-SN-3

AL-SN-4

900

1-100

1-100

2-125

2-160

1200

1-125

2-125

3-125

2-160

1500

2-125

3-125

3-125

3-160









Przykład zamówienia dla skrzynki rozprężnej typu AK-DV , AK-DR
a

a

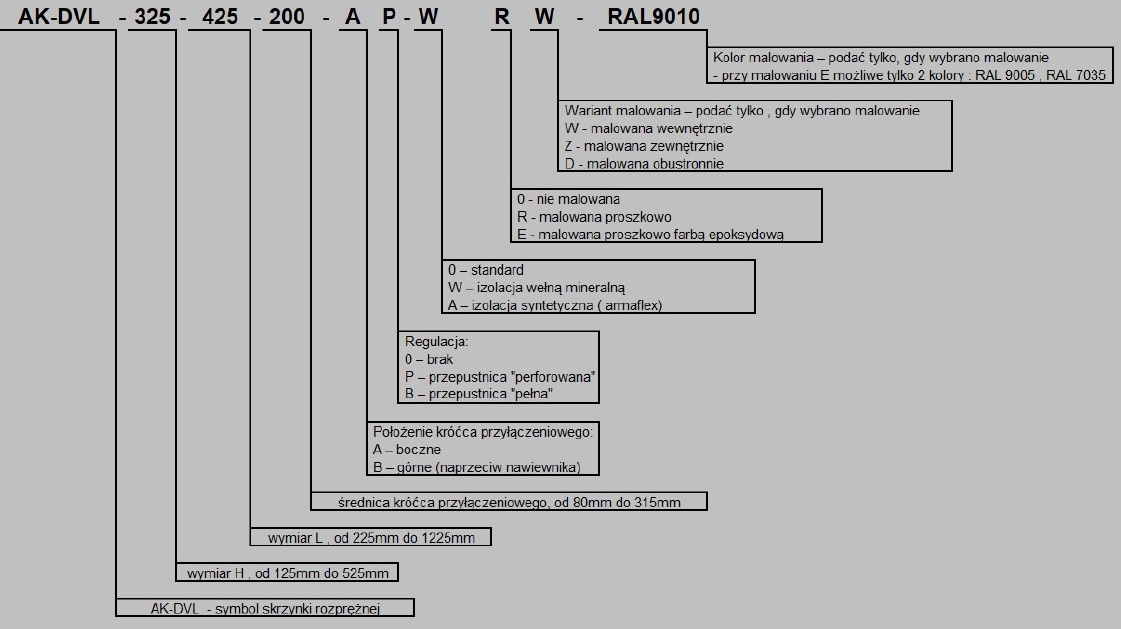

Przykład zamówienia dla skrzynki rozprężnej typu AK-DVL , AK-W
a

a
Przykład zamówienia dla skrzynki rozprężnej typu AK-DVL/R
a

a
Przykład zamówienia dla skrzynki rozprężnej typu AK-DVS
a

a

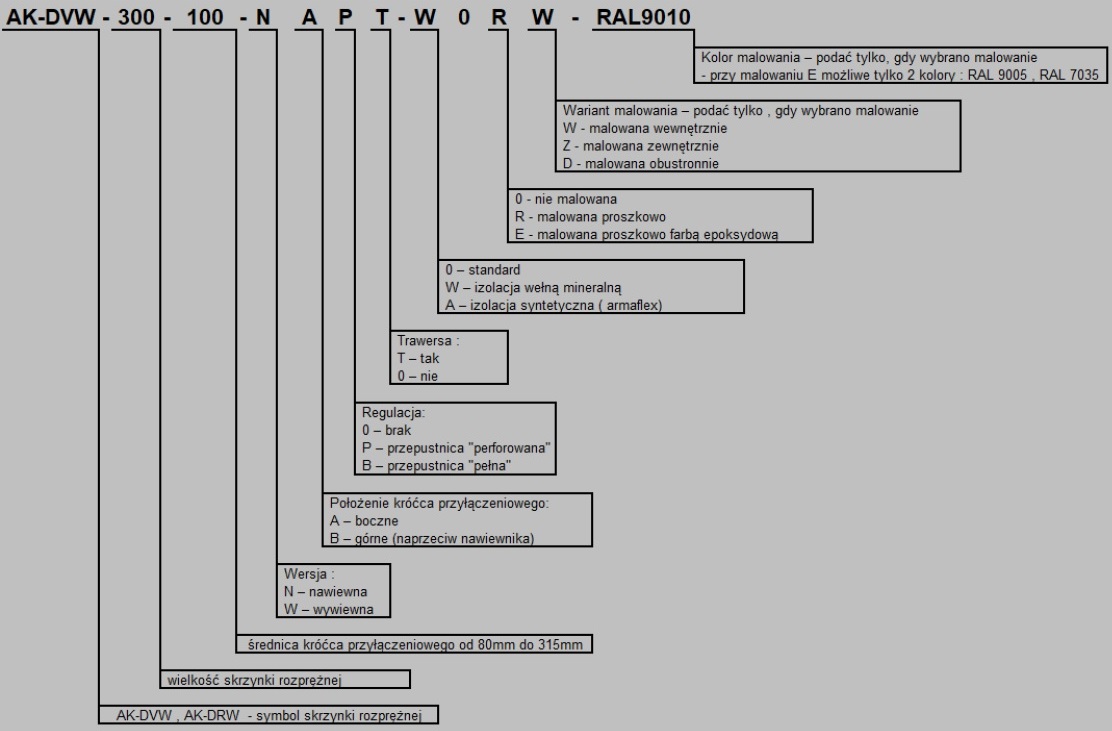

Przykład zamówienia dla skrzynki rozprężnej typu AK-DVW , AK-DRW
a

a

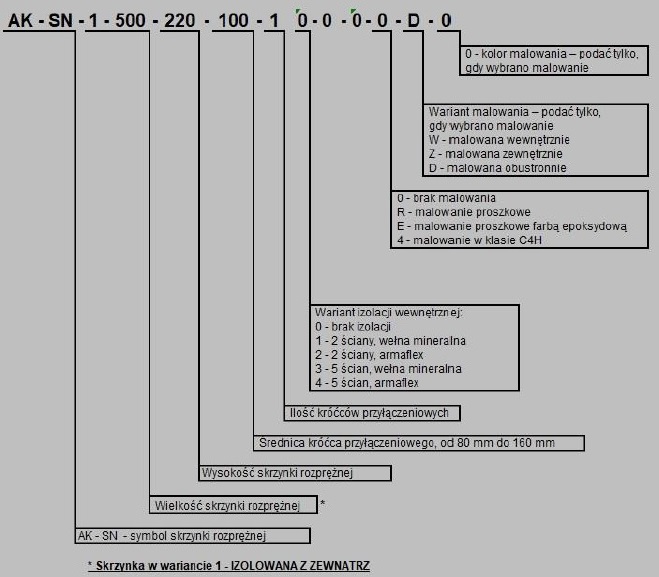

Przykład zamówienia dla skrzynki rozprężnej typu AK-SN
a

AK-SN skrzynka rozprężna
