Kratki ST-W / ST-S

Kratki ST-W / ST-S

Zastosowanie:
Zastosowane w prawidłowy sposób, kratki wentylacyjne są efektywnym i tanim rozwiązaniem wentylacji pomieszczeń.
Konstrukcja:
Kratki oraz wykonane są z profili z blachy stalowej. Mocowane są za pomocą widocznych wkrętów(standardowo) lub krytego mocowania. Malowane są proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są ruchome, pojedynczo ustawialne.

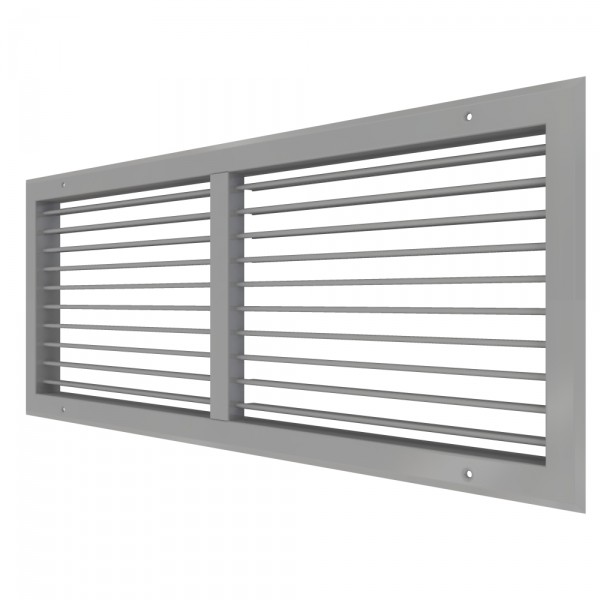

ST-W- stalowa kratka nawiewno-wywiewna z ruchomymi, poziomymi kierownicami



ST-S- stalowa kratka nawiewno-wywiewna z ruchomymi, pionowymi kierownicami



Zastosowanie:

Zastosowane w prawidłowy sposób, kratki wentylacyjne są efektywnym i tanim rozwiązaniem wentylacji pomieszczeń.





Konstrukcja:

Kratki wentylacyjne ST-W oraz ST-S wykonane są z profili z blachy stalowej. Mocowane są za pomocą widocznych wkrętów(standardowo) lub krytego mocowania. Malowane są proszkowo na dowolny kolor z palety RAL (standardowo RAL9010). Kierownice są ruchome, pojedynczo ustawialne.



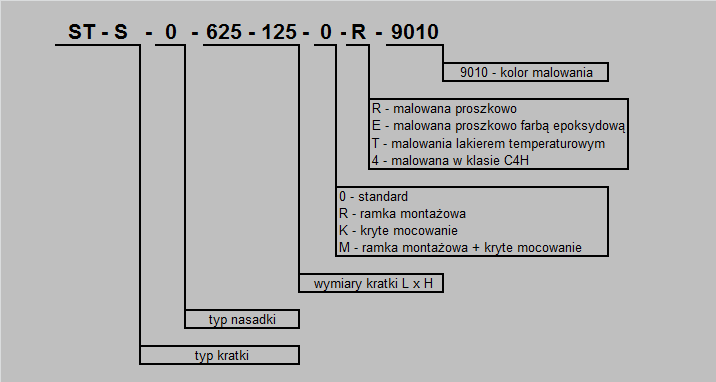

Wyposażenie dodatkowe:

Kratki mogą być wyposażone w jedną z nasadek:

  • S / W / – pojedynczo ustawialne kierownice pionowe / poziome /
  • G – regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami
  • SG / WG / – pojedynczo ustawialne kierownice pionowe / poziome /, regulacja ilości powietrza przeciwbieżnie sprzężonymi łopatkami
  • SS – przepustnica szczelinowa, maksymalnie 50%wolnego przekroju

Kratki można zamówić z ramką montażową.

Kratki mogą być wyposażone w system krytego mocowania (konieczna ramka montażowa).

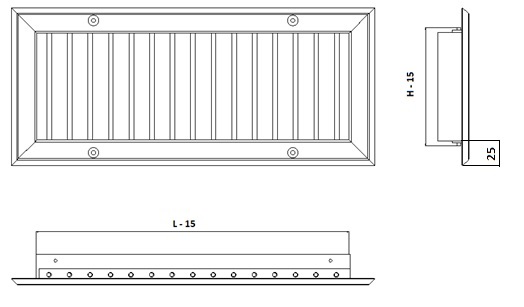

L - długość nominalna kratki

H - wysokość nominalna kratki

Dostępne wymiary oraz powierzchnie efektywne

Wielkość H/L

[mm]

ST-W

[m2]

ST-S

[m2]

75

225

0,0073

0,0083

325

0,0109

0,0127

425

0,0145

0,0171

525

0,0181

0,0214

625

0,0217

0,0257

825

0,0289

0,0343

1025

0,0361

0,4300

1225

0,0433

0,0516

125

225

0,0155

0,0162

325

0,0231

0,0245

425

0,0307

0,0329

525

0,0383

0,0412

625

0,0459

0,0495

825

0,0611

0,0661

1025

0,0763

0,0828

1225

0,0915

0,0994

225

225

0,0318

0,0318

325

0,0474

0,0481

425

0,0630

0,0645

525

0,0786

0,0808

625

0,0942

0,0971

825

0,1254

0,1297

1025

0,1566

0,1624

1225

0,1878

0,1950

325

325

0,0717

0,0718

425

0,0953

0,9691

525

0,1189

0,1204

625

0,1425

0,1447

825

0,1897

0,1933

1025

0,2369

0,2420

1225

0,2841

0,2906

425

425

0,1277

0,1277

525

0,1593

0,1600

625

0,1909

0,1923

825

0,2541

0,5869

1025

0,3171

0,3216

1225

0,3805

0,3862

525

525

0,1997

 x

625

0,2393

x

825

0,3185

x

1025

0,3973

x

1225

0,4769

x



Ciężary kratek serii ST-W (ST-S = ST-W + 15%)

Wielkość H/L

[mm]

-W

[kg]

-WG

-W/S

[kg]

-W/SG

[kg]

ramka mont.

[kg]

75

225

0,6

1,0

1,2

0,4

325

0,8

1,4

1,6

0,6

425

1,0

1,8

2,0

0,8

525

1,3

2,1

2,4

0,9

625

1,5

2,6

3,0

1,0

825

1,9

3,2

3,8

1,3

1025

2,2

3,6

4,4

1,6

1220

2,7

4,2

5,1

1,9

125

225

0,9

1,2

1,5

0,5

325

1,1

1,7

2,1

0,7

425

1,3

2,2

2,7

0,9

625

1,6

2,8

3,3

1,1

625

1,9

3,0

3,7

1,2

825

2,3

3,8

4,7

1,4

1025

2,8

4,4

5,5

1,7

1225

3,3

5,1

6,5

2,0

225

225

1,2

1,8

2,2

0,6

325

1,4

2,3

2,8

0,8

425

1,6

2,8

3,4

1,0

525

2

3,2

3,9

1,2

625

2,3

3,8

4,7

1,3

825

2,9

4,6

5,9

1,5

1025

3,6

5,4

7,0

1,9

1225

4,2

6,1

9,1

2,1

325

325

4,6

2,7

3,3

1,1

425

1,9

3,3

4,2

1,2

525

2,2

3,9

5,1

1,3

625

2,8

4,8

7,0

1,4

825

3,5

5,8

7,6

1,6

1025

4,4

7,0

9,3

2,0

1225

5,3

8,2

11,0

2,2

425

425

3,2

5,3

6,7

1,2

525

3,5

5,9

7,5

1,4

625

3,9

6,5

8,3

1,5

825

5,2

8,1

10,4

1,7

1025

6,1

9,4

12,5

2,1

1225

6,7

10,4

14,2

2,3

525

525

4,2

7,0

9,0

1,6

625

4,7

7,8

10,0

1,8

825

6,2

9,7

12,5

2,0

1025

7,3

11,3

15,0

2,5

1225

8,0

12,5

17,0

2,8

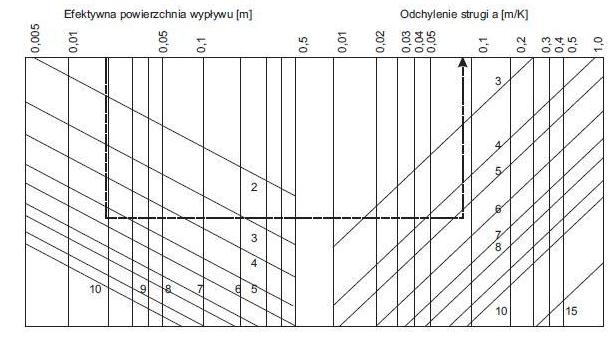

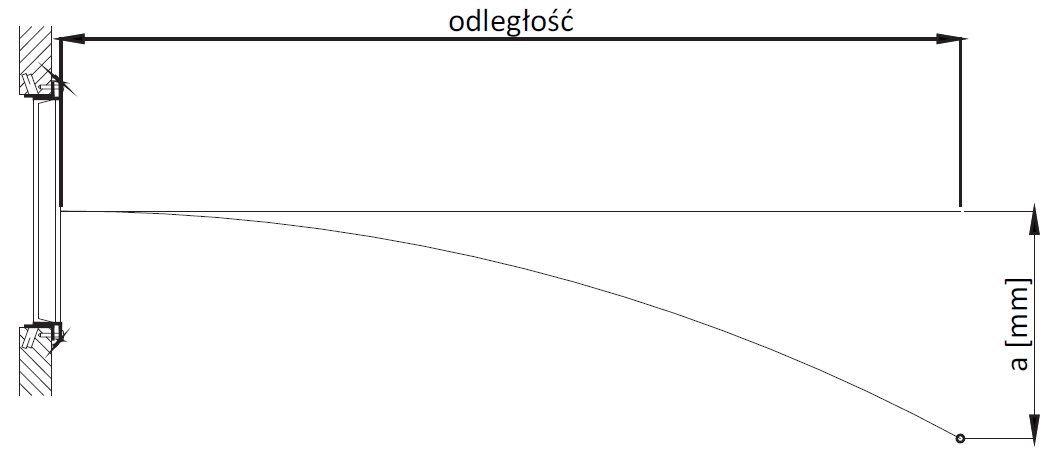

Wpływ różnićy temperatur na odchylenie strugi powietrza:

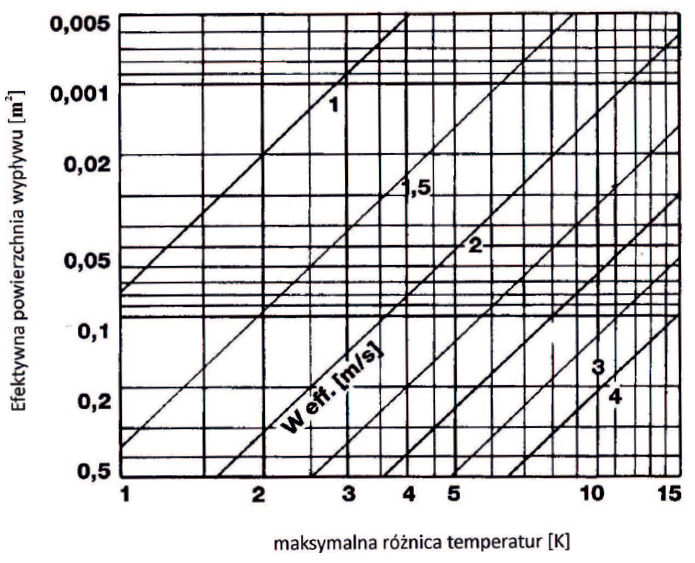

Aby uniknąć przedwczesnego oderwania się strugi od stropu nie należy przekraczać maksymalnej różnicy temperatur odczytanej z wykresu:

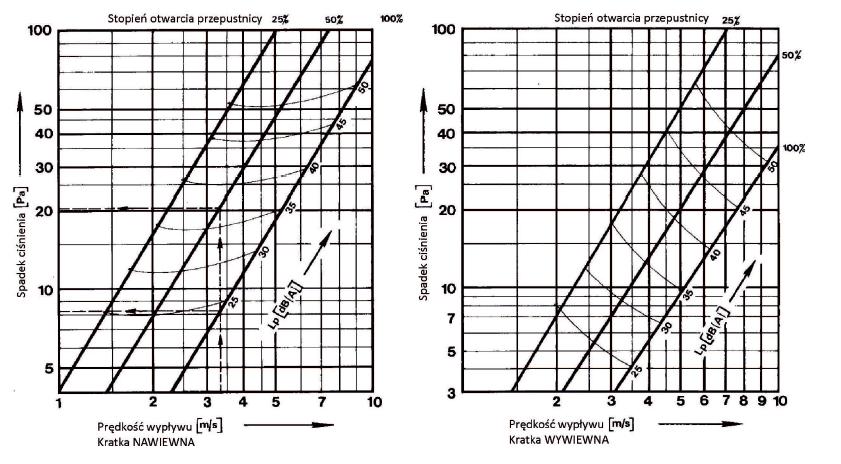

 Spadek ciśnienia w zależności od prędkości wypływu i napływu powietrza:

Grupa 1



Grupa 2

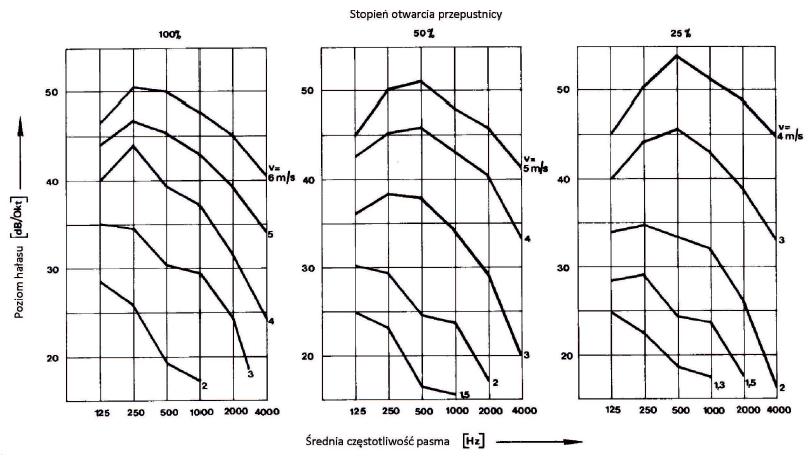

Poziom hałasu generowanego przy przepływie strugi przez kratkę:

Grupa 1







Grupa 2



Kratki ST-W/ST-S

Kratki ST-W/ST-S
